Замена радиатора и вентилятора в Microsoft Surface Laptop 5 (13,5 дюйма)

Перед началом ремонта разрядите батарею ноутбука до уровня ниже 25%. Заряженная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Закройте экран и положите ноутбук задней частью корпуса вверх, чтобы получить доступ к четырём резиновым ножкам.

У каждой ножки есть выемка, чтобы поддеть её и снять с ноутбука:

Выемки на задних ножках находятся ближе к заднему краю ноутбука.

Выемки на передних ножках находятся ближе к переднему краю ноутбука.

Вставьте один захват пинцета в выемку одной из ножек.

Поверните пинцет и подденьте, чтобы разъединить клей и отщелкнуть ножку от ноутбука.

Ножки выскакивают очень быстро — будьте осторожны, чтобы не потерять их.

Снимите ножку.

Повторите эту процедуру с остальными ножками.

В этом ноутбуке используются два разных типа ножек. При сборке убедитесь, что ножки установлены в соответствующие выемки.

Задние ножки имеют одну центральную защёлку.

Передние ножки имеют три защёлки и могут быть вставлены только в одном направлении.

Нажмите на ножки в выемках, чтобы закрепить их на раме.

Если существующие ножки больше не приклеиваются к раме, удалите старый клей и нанесите небольшое количество ленты Tesa на место старого клея.

Если ножки повреждены или изношены, используйте резиновые мебельные накладки 8 мм:

Отделите накладку от подложки.

Совместите накладку с гнездом для ножки и прижмите её, чтобы закрепить.

Эти винты легко срываются. Прилагайте постоянное направленное вниз усилие, чтобы предотвратить срыв шлица.

Используйте отвёртку Torx T5, чтобы удалить четыре винта 3 мм, фиксирующие верхнюю крышку.

В ходе этого ремонта следите за каждым винтом и убедитесь, что он возвращается на своё исходное место.

Переверните ноутбук и полностью откройте экран.

Верхняя крышка удерживается магнитами.

Возьмитесь за верхний край верхней крышки над клавиатурой и поднимите прямо вверх, чтобы освободить её.

Не пытайтесь полностью снять верхнюю крышку, она всё ещё соединена с ноутбуком кабелем.

Поднимите нижний край верхней крышки вверх и отведите его от ноутбука, следя за тем, чтобы не напрячь ленточный кабель снизу.

При сборке опустите верхнюю крышку на нижнюю до момента, когда магниты защёлкнутся и она ляжет ровно.

Проверьте, что верхняя крышка прилегает по всему периметру. Любые зазоры между верхней и нижней крышками возле экрана могут повредить экран при закрывании.

Клавиатурный и трекпадный кабель соединяет верхнюю крышку с ноутбуком.

Вставьте заострённый край пластиковой лопатки под один край магнитного разъёма и подденьте, чтобы отключить его.

Чтобы подключить кабель обратно, совместите магнитный разъём с гнездом так, чтобы кабель был направлен к нижней части ноутбука. Нажмите на разъём, чтобы зафиксировать его.

Снимите верхнюю крышку и положите её лицевой стороной вниз на чистую поверхность.

На вашем SSD нанесён термопаста, которая образует связь с верхней крышкой.

При сборке:

Используйте плоский край пластиковой лопатки, чтобы соскоблить старую термопасту с верхней части SSD и с внутренней стороны верхней крышки.

Нанесите несколько капель высококонцентрированного изопропилового спирта (свыше 90%) на SSD и на верхнюю крышку. Протрите остатки безворсовой или микрофибровой тканью.

Замените термопрокладку на такую же по размеру, как наклейка на SSD.

В качестве альтернативы, вы можете нанести полоску термопасты непосредственно на наклейку SSD. Используйте метод «точка» с каплей чуть большего диаметра, чем головка винта, фиксирующего SSD.

Используйте отвёртку Torx T5, чтобы снять винт 2,7 мм, фиксирующий SSD.

После удаления винта SSD поднимется под небольшим углом.

Удаление SSD также выполняет функцию отключения батареи.

Выньте SSD из разъёма и удалите его.

Не вытягивайте под резким углом, это может повредить SSD и его разъём.

При сборке вновь вставляйте SSD под небольшим углом.

Проводящая лента прикрепляет левый край экрана радиатора к радиатору.

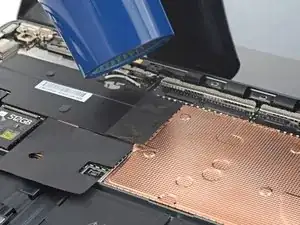

Нагрейте ленту с помощью термофена или фена для волос, чтобы размягчить клей.

Снимите ленту пинцетом или пальцами.

При сборке заново наклейте ленту в то же место, откуда вы её сняли. При необходимости повторно нагрейте клей, если лента сначала плохо прилипает к радиатору.

Старайтесь не деформировать экран радиатора слишком сильно. Его нужно будет установить обратно при сборке.

Вставьте заострённый конец лопатки в один из зазоров на верхнем крае экрана радиатора.

Осторожно подденьте, чтобы освободить защёлки, удерживающие экран.

Повторите этот процесс вдоль правого края.

Вставьте одну лапку пинцета под нижний правый край экрана радиатора.

Осторожно подденьте, чтобы освободить оставшиеся защёлки.

Снимите экран радиатора.

Чтобы снова установить экран, прижмите по периметру, чтобы защёлки вошли на место.

С помощью заострённого конца лопатки поднимите фиксирующий язычок на ZIF‑коннекторе кабеля вентилятора.

Захватите выдвижную метку кабеля вентилятора пинцетом и тяните кабель прямо из разъёма.

Используйте отвёртку Torx T3, чтобы выкрутить девять винтов, крепящих радиатор:

Два винта 2,5 мм

Два винта 2 мм

Один винт 3 мм

Два винта 4,1 мм

Два винта 3,4 мм

При сборке:

Совместите радиатор с центрующим штифтом на материнской плате.

Затяните четыре натяжных винта процессора в «X»-образном порядке: верхний левый, нижний правый, верхний правый, нижний левый.

Термопаста соединяет радиатор с процессором.

Подденьте лопаткой под левую тепловую трубку.

Подденьте, чтобы освободить левую часть радиатора.

Это может потребовать усилия. Будьте осторожны, чтобы не согнуть тепловые трубки.

Повторите эту процедуру для правой тепловой трубки и креплений винтов процессора, пока радиатор полностью не отделится от материнской платы.

Поднимите радиатор и вентилятор над направляющим штифтом в правом верхнем углу.

Сдвиньте радиатор и вентилятор к переднему краю ноутбука и извлеките их.

Перед повторной установкой радиатора выполните очистку радиатора и процессора и нанесите термопасту заново, следуя этому руководству.
