Замена правого динамика Microsoft Surface Laptop 5 (13,5")

Дайте батарее ноутбука разрядиться ниже 25% перед началом ремонта. Заряженная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Закройте экран и положите ноутбук задней крышкой вверх, чтобы получить доступ к четырём резиновым ножкам.

У каждой ножки есть выемка, которая облегчает поддевание:

Выемки задних ножек расположены ближе к заднему краю ноутбука.

Выемки передних ножек расположены ближе к переднему краю ноутбука.

Вставьте один зубец пинцета в выемку одной из ножек.

Поверните пинцет и подденьте, чтобы отделить клей и отщелкнуть ножку от корпуса.

Ножки выстреливают очень быстро — будьте внимательны, чтобы не потерять их.

Снимите ножку.

Повторите этот процесс для оставшихся ножек.

В этом ноутбуке используются два разных типа ножек. При сборке убедитесь, что ножки установлены в правильные выемки.

Задние ножки имеют одну центральную защёлку.

Передние ножки имеют три защёлки и могут быть вставлены только в одном положении.

Прижмите ножки в выемки, чтобы закрепить их на рамке.

Если существующие ножки больше не прилипают к рамке, удалите старый клей и нанесите небольшое количество ленты Tesa на место старого клея.

Если ножки повреждены или изношены, используйте резиновые мебельные накладки 8 мм:

Оторвите накладку от подложки.

Совместите накладку с полостью ножки и прижмите для фиксации.

Эти винты легко сорвать. Прилагайте постоянное вниз направленное усилие, чтобы предотвратить срыв резьбы.

Используйте отвёртку T5 Torx, чтобы вынуть четыре винта 3 мм, фиксирующие верхнюю крышку.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Переверните ноутбук и полностью откройте экран.

Верхняя крышка удерживается магнитами.

Возьмитесь за верхний край верхней крышки над клавиатурой и поднимите прямо вверх, чтобы отщёлкнуть её.

Не пытайтесь полностью снять верхнюю крышку, поскольку она ещё соединена с ноутбуком кабелем.

Поднимите нижний край верхней крышки вверх и отведите его от ноутбука, стараясь не натянуть ленточный кабель под ней.

При сборке опустите верхнюю крышку на нижнюю до звукового щелчка магнитов и до тех пор, пока она не ляжет ровно.

Проверьте, что верхняя крышка прилегает по всему периметру. Любые зазоры между верхней и нижней крышками возле экрана могут повредить экран при закрытии.

Кабель клавиатуры и тачпада соединяет верхнюю крышку с ноутбуком.

Вставьте заострённый конец лопатки под один край магнитного разъёма и подденьте, чтобы отключить его.

Чтобы подключить кабель, совместите магнитный разъём с его гнездом так, чтобы кабель был направлен к низу ноутбука. Надавите на разъём, чтобы зафиксировать его.

Снимите верхнюю крышку и положите её клавиатурой вниз на чистую поверхность.

На вашем SSD нанесён термопаста, которая образует связь с верхней крышкой.

При сборке:

Используйте плоский конец лопатки, чтобы соскрести старую термопасту с верхней части SSD и с внутренней стороны верхней крышки.

Нанесите несколько капель высококонцентрированного изопропилового спирта (свыше 90%) на SSD и верхнюю крышку. Протрите остатки безворсовой или микрофибровой тканью.

Замените термопрокладку на прокладку того же размера, что и наклейка на SSD.

В качестве альтернативы вы можете нанести бусинку термопасты прямо на этикетку SSD. Используйте метод точки, с бусинкой немного больше головы винта, фиксирующего SSD.

Используйте отвёртку T5 Torx, чтобы вынуть винт 2,7 мм, фиксирующий SSD.

После удаления винта SSD откидывается под небольшим углом.

Удаление SSD также выполняет функцию отключения аккумулятора.

Вытащите SSD из его разъёма и извлеките его.

Не тяните вверх под острым углом — это может повредить SSD и его разъём.

При сборке вставляйте SSD под небольшим углом.

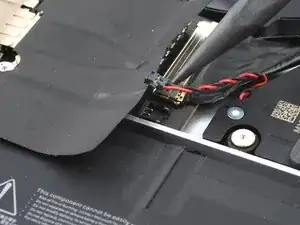

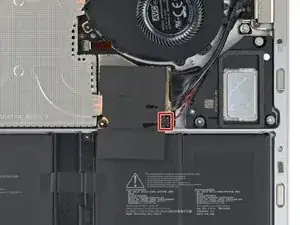

Используйте заострённый конец лопатки, чтобы приподнять и отключить провод правого динамика от его разъёма на материнской плате.

Эти винты легко сорвать. Прилагайте постоянное давление вниз, чтобы предотвратить срывание.

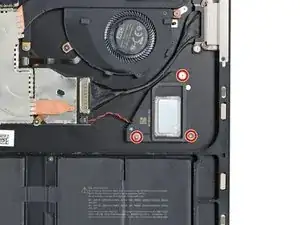

Используйте отвёртку Torx T3, чтобы выкрутить три винта 2.6 мм, крепящие правый динамик.

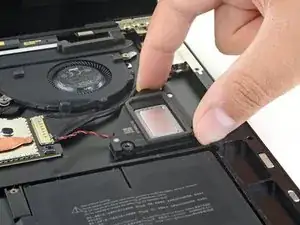

Поднимите и снимите правый динамик с его трёх стоек.
