Замена материнской платы ASUS ROG G750JW-RS72-CB

Перед началом убедитесь, что компьютер полностью выключен.

Указательным пальцем сдвиньте этот ползунок вправо. Батарея должна отщелкнуть и выдвинуться из гнезда.

Осторожно извлеките батарею из её гнезда.

Поднимите клапан при помощи пластикового инструмента для вскрытия.

Удерживайте клапан откинутым пальцем.

Отвинтите винт длиной 5,2 мм, расположенный под клапаном.

После удаления винта потяните за пластиковую язычок, чтобы снять пластиковую крышку.

Отвинтите винты длиной 5,2 мм, удерживающие жёсткий диск на месте.

Осторожно сдвиньте резиновое крепление жёсткого диска в сторону.

Вытащите диск.

Снимите винты длиной 8,5 мм, удерживающие нижнюю половину корпуса ноутбука.

Возьмите металлическую лопатку и аккуратно подденьте заднюю часть, чтобы разжать половинки корпуса ноутбука.

Отсоедините разъём, соединяющий экран с материнской платой.

Отвинтите винты длиной 6,8 мм, фиксирующие петли экрана к нижней части корпуса.

Отсоедините экран от петель ноутбука.

Будьте осторожны, чтобы не повредить соединительные провода при отсоединении экрана.

С помощью металлической лопатки аккуратно разъедините нижнюю половину корпуса ноутбука.

Осторожно отключите кабели, соединяющие экран с материнской платой.

Сборка дисплея теперь может быть свободно отделена.

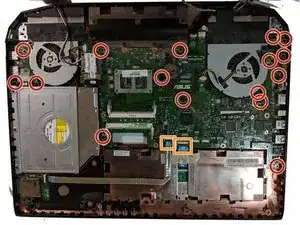

Снимите винты длиной 5,4 мм, фиксирующие материнскую плату в корпусе.

Осторожно отсоедините кабели, подключённые к материнской плате.

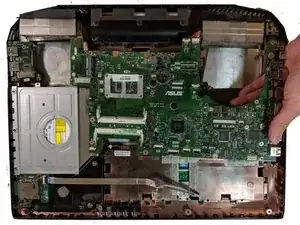

Материнская плата и вентиляторы теперь могут быть свободно извлечены.
