Замена платы тачпада Panasonic Toughbook CF-29

Найдите крышку отсека для аккумулятора на левой стороне ноутбука.

Сдвиньте защёлку вправо, а затем вниз, чтобы разблокировать её.

Выньте аккумулятор.

Найдите крышку отсека для жёсткого диска на правой стороне ноутбука.

Нажмите и сдвиньте защёлку вверх, чтобы открыть крышку отсека жёсткого диска.

Выньте жёсткий диск.

Переверните устройство так, чтобы ручка была от вас.

Откройте отсек оптического привода, сдвинув его защёлку вправо.

Найдите механизм освобождения оптического привода на нижней стороне ноутбука.

Сдвиньте крышку защёлки вправо.

Нажмите на оголённый переключатель влево, чтобы извлечь оптический привод.

Начните с переворачивания ноутбука так, чтобы ручка была направлена к вам.

Используйте крестовую отвёртку Phillips размера 0, чтобы удалить 4 винта, удерживающие крышку оперативной памяти.

Снимите панель и отложите её в сторону.

Используйте крестовую отвёртку Phillips размера 0, чтобы удалить эти 8 маленьких винтов.

Используйте крестовую отвёртку Phillips размера 1, чтобы удалить оставшиеся 8 винтов.

Используйте пластиковый инструмент для вскрытия, чтобы освободить, НО НЕ снимать заднюю крышку, так как она приклеена.

Будьте осторожны при подъёме крышки, чтобы не повредить соединения.

Медленно поднимайте крышку, чтобы отсоединить красный и белый провода, подключающие динамик к звуковой плате.

Теперь задняя крышка должна быть снята, и вы получите доступ к внутренней части корпуса.

Найдите микросхему тачпада рядом с ручкой.

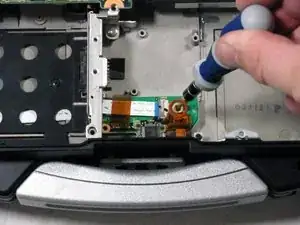

Удалите верхний правый винт.

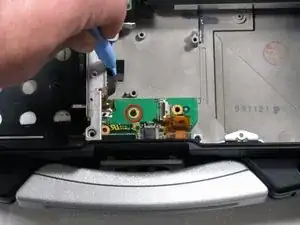

Используйте ломик, чтобы отсоединить показанный белый ленточный кабель.

Нажмите на коричневую защёлку, чтобы освободить кабель.

Удалите винт, который ранее был скрыт под снятым ленточным кабелем.

Снимите самый правый ленточный кабель.

Подденьте коричневую защёлку вверх.

Вытяните кабель.

Подтяните плату тачпада слегка вверх и вправо.

Не снимайте плату полностью, так как она всё ещё подключена.

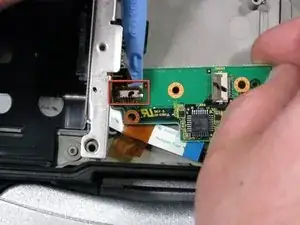

Удалите последний ленточный кабель.

Подденьте коричневую часть вверх, чтобы освободить ленточный кабель.

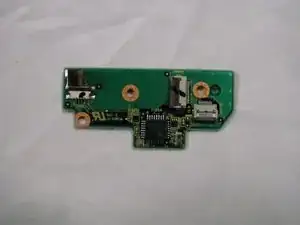

Вы успешно сняли плату тачпада.
