Замена материнской платы Panasonic Toughbook CF-29

Найдите крышку отсека для аккумулятора на левой стороне ноутбука.

Сдвиньте защёлку вправо, затем вниз, чтобы разблокировать её.

Выньте аккумулятор.

Найдите крышку отсека для жёсткого диска на правой стороне ноутбука.

Нажмите и сдвиньте защёлку вверх, чтобы открыть крышку отсека жёсткого диска.

Выньте жёсткий диск.

Переверните устройство крышкой вниз так, чтобы рукоятка была от Вас.

Откройте отсек оптического привода, сдвинув его защёлку вправо.

Найдите механизм освобождения оптического привода на нижней стороне ноутбука.

Сдвиньте крышку защёлки вправо.

Нажмите на оголённый переключатель влево, чтобы извлечь оптический привод.

Начните с того, что переверните ноутбук так, чтобы рукоятка была направлена к Вам.

Используйте крестовую отвёртку размера Phillips 0, чтобы выкрутить 4 винта, удерживающие крышку памяти.

Снимите панель и отложите её в сторону.

Используйте крестовую отвёртку размера Phillips 0, чтобы выкрутить эти 8 маленьких винтов.

Используйте крестовую отвёртку размера Phillips 1, чтобы выкрутить оставшиеся 8 винтов.

Используйте пластиковый инструмент для вскрытия, чтобы отжать заднюю крышку, но НЕ снимать её полностью, так как она приклеена.

Будьте осторожны при подъёме крышки, чтобы не повредить соединения.

Медленно приподнимайте крышку, чтобы отсоединить красный и белый провода, соединяющие динамик с звуковой платой.

Теперь задняя крышка должна быть снята, и у вас будет доступ к внутренней части корпуса.

Снимите чёрный и белый провода, прикреплённые к беспроводной плате, просто потянув вверх.

Отогните чёрную крышку, чтобы обнажить защёлки, удерживающие беспроводную плату.

С помощью пары пластиковых инструментов сдвиньте две металлические защёлки от платы.

Беспроводная плата теперь должна легко отсоединиться от материнской платы.

Потяните плату горизонтально от себя, чтобы извлечь её из разъёма.

Отключите 3 кабеля.

Поднимите коричневую язычок, чтобы освободить кабель.

Потяните кабель вверх и выньте его.

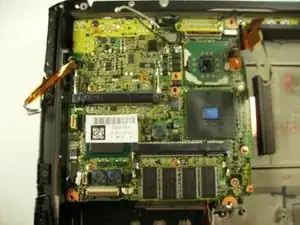

Снимите 2 длинных винта, отмеченных красными окружностями.

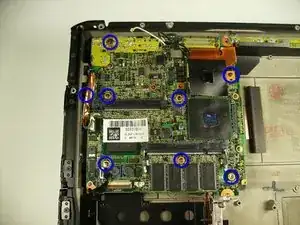

Снимите оставшиеся винты, отмеченные синим.

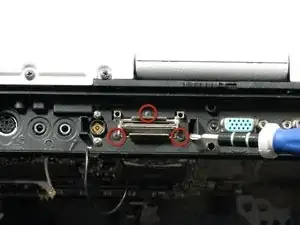

На задней стороне устройства выкрутите три винта вокруг последовательного порта.

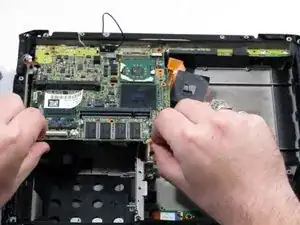

Поднимите материнскую плату, как показано: потяните к себе, затем вверх.

Ещё не пытайтесь полностью вынуть материнскую плату — вы можете разрушить соединения.

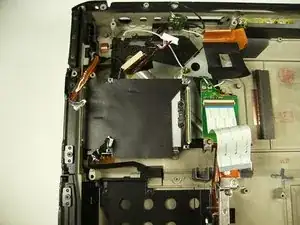

Отсоедините белый ленточный кабель, белый групповой разъём и ленточный кабель рядом с группой разъёмов.

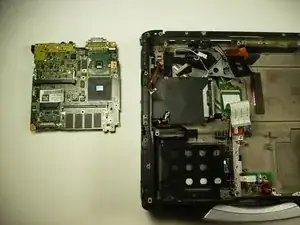

Снимите плату.
