Замена сенсорного экрана Panasonic Toughbook CF-29

Найдите крышку отсека аккумулятора на левой стороне ноутбука.

Сдвиньте защёлку вправо, затем вниз, чтобы разблокировать её.

Выньте аккумулятор.

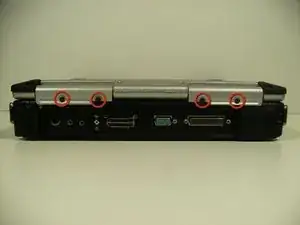

Удалите четыре винта петель с задней части компьютера.

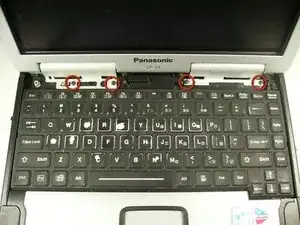

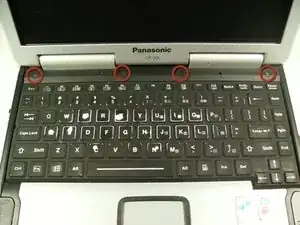

Откройте ноутбук и удалите четыре отмеченных винта крестовой отвёрткой размера 0.

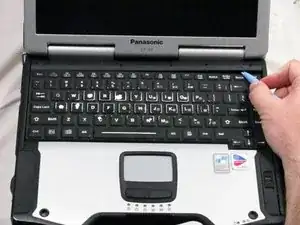

Снимите пластмассовую планку, которая ранее удерживалась этими винтами.

Удалите четыре винта петель, чтобы петли могли повернуться вверх и сместиться.

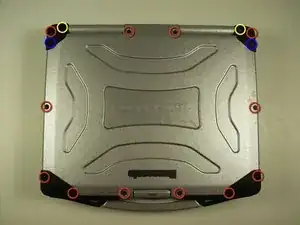

Удалите 16 винтов с верхней части закрытого ноутбука.

12 крестовых винтов размера 1

2 крестовых винта размера 0

2 винта Torx размера 6 (T6)

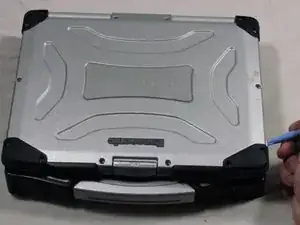

Осторожно разомкните клейкое уплотнение между передней и задней частями корпуса дисплея с помощью пластикового инструмента для открывания.

При повторной сборке потребуется заново нанести силиконовый клей для обеспечения водонепроницаемого уплотнения.

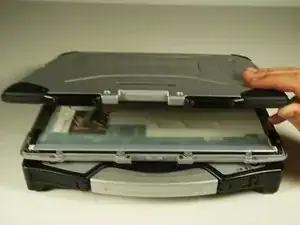

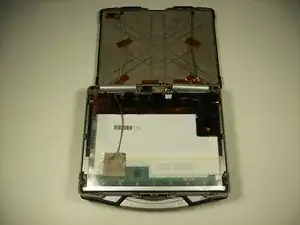

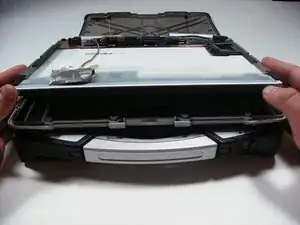

Поднимите верхнюю половину корпуса, чтобы открыть внутреннюю часть экрана.

Верхнюю половину корпуса можно снять, выдвинув защёлки из-под петель.

Это значительно облегчает отключение проводки экрана.

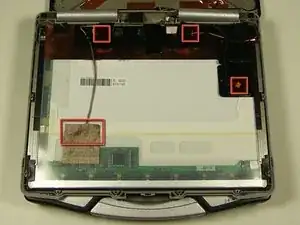

Для снятия экрана необходимо отключить 4 провода.

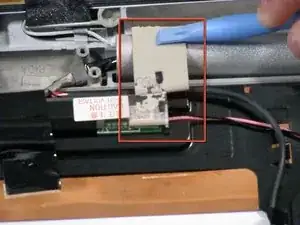

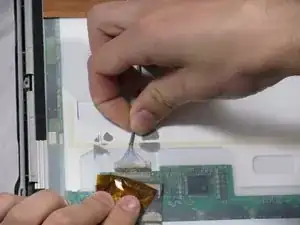

Для первого провода отогните серебряную клейкую ленту, чтобы открыть разъём.

Оттяните проводку от разъёма, чтобы освободить её.

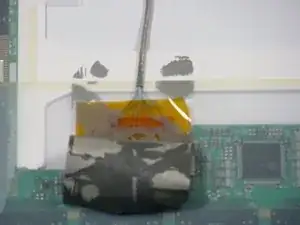

Снимите 3 полоски чёрной ленты, как показано, чтобы открыть разъёмы 2 и 3.

Оттяните проводку каждого разъёма, чтобы отключить их.

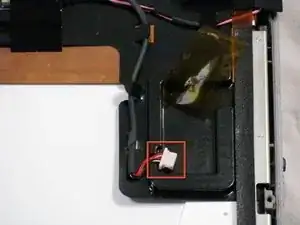

Четвёртый разъём уже видим.

В зависимости от модели он может быть никуда не подключён. Если подключён, снимите его так же, как и остальные три разъёма.

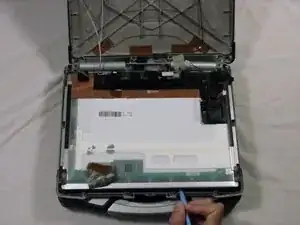

С помощью пластикового инструмента для открывания приподнимите экран, как показано, и извлеките его из корпуса.
