Замена радиатора в Panasonic Toughbook CF-29

Найдите дверцу отсека батареи на левой стороне ноутбука.

Сдвиньте защёлку вправо, затем вниз, чтобы разблокировать её.

Вытяните батарею.

Начните с того, что переверните ноутбук так, чтобы ручка была обращена к вам.

Используйте крестовую отвёртку Phillips размером 0, чтобы удалить 4 винта, удерживающие крышку оперативной памяти.

Снимите панель и отложите её в сторону.

Используйте крестовую отвёртку Phillips размером 0, чтобы удалить эти 8 маленьких винтов.

Используйте крестовую отвёртку Phillips размером 1, чтобы удалить оставшиеся 8 винтов.

Используйте пластиковый инструмент для вскрытия, чтобы отпрянуть, но НЕ снимать, заднюю крышку, так как она зафиксирована клеем.

Будьте осторожны при подъёме крышки, чтобы не повредить соединения.

Медленно приподнимите крышку, чтобы отсоединить красный и белый провода, соединяющие динамик с звуковой платой.

Теперь задняя крышка должна быть снята, и у вас есть доступ к внутренней части корпуса.

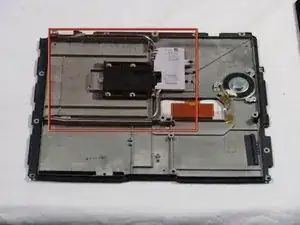

Найдите радиатор на внутренней стороне задней крышки.

Это металлическая деталь U-образной формы.

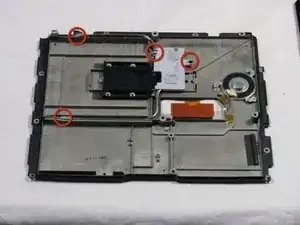

Удалите четыре винта крестовой отвёрткой Phillips размером 1.

По одному на каждом конце

Два у основания U-образной формы

Аккуратно, чтобы не потерять скобы на концах радиатора, поднимите его и выньте.
