Замена беспроводного модуля Panasonic Toughbook CF-29

Найдите дверцу отсека аккумулятора на левой стороне ноутбука.

Сдвиньте защёлку вправо, затем вниз, чтобы её разблокировать.

Выньте аккумулятор.

Переверните ноутбук так, чтобы ручка была направлена к Вам.

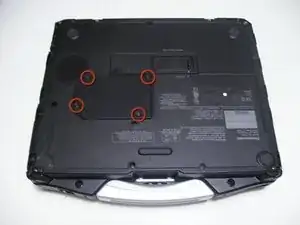

Используйте отвертку Phillips №0, чтобы выкрутить 4 винта, удерживающие крышку оперативной памяти.

Снимите панель и отложите её в сторону.

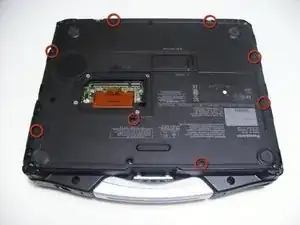

Используйте отвертку Phillips №0, чтобы выкрутить эти 8 маленьких винтов.

Используйте отвертку Phillips №1, чтобы выкрутить оставшиеся 8 винтов.

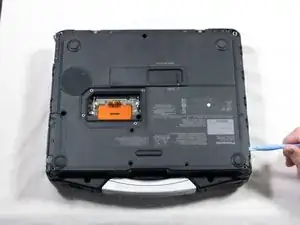

Используйте пластиковый инструмент для открывания, чтобы отжать, но НЕ снимать заднюю крышку, так как она приклеена.

Будьте осторожны при подъёме крышки — вы можете повредить некоторые соединения.

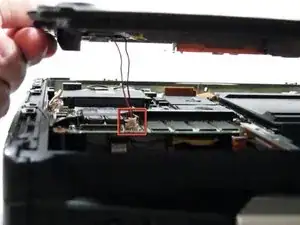

Медленно поднимайте крышку, чтобы отсоединить красный и белый провода, подключённые к динамику на звуковой плате.

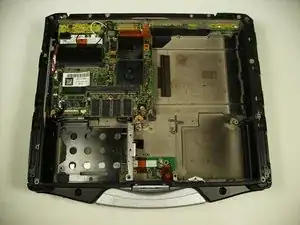

Теперь задняя крышка должна быть снята, и у вас будет доступ к внутренней части корпуса.

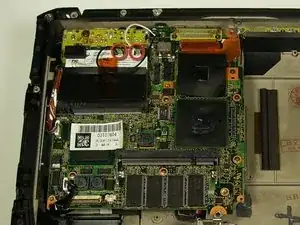

Снимите чёрный и белый провода, подключённые к беспроводной карте, просто потянув вверх.

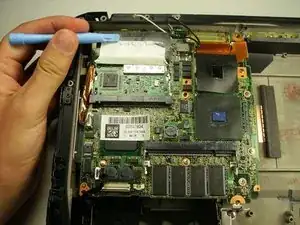

Отогните чёрную крышку, чтобы обнажить защёлки, удерживающие беспроводную карту.

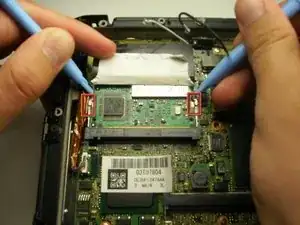

С помощью пары пластиковых лопаток отведите две металлические защёлки от карты.

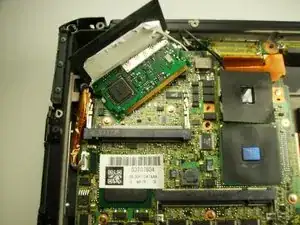

Беспроводная карта теперь должна легко отсоединиться от материнской платы.

Потяните карту горизонтально от себя, чтобы извлечь её из гнезда.
