Замена оперативной памяти (RAM) в Panasonic Toughbook CF-53
Неисправная оперативная память является распространенной причиной того, что многие компьютеры не могут загрузиться, и поэтому ее легко заменить. При выполнении этого ремонта убедитесь, что ваш ноутбук полностью выключен. Как и всегда, когда вы открываете компьютер, важно подождать несколько минут после выключения и отключения устройства, чтобы все конденсаторы полностью разрядились. Также будьте осторожны, работая внутри устройства, так как любые царапины или вмятины на материнской плате могут привести к дальнейшим повреждениям.
Важно убедиться, что обе планки оперативной памяти являются одной и той же модели. На каждой планке есть наклейка с указанием основных характеристик, производителя и точной модели. Лучший способ убедиться, что две планки идентичны — купить их в упаковке по две штуки.
Шаг 1
Убедитесь, что ваш ноутбук полностью выключен. Переверните его так, чтобы нижняя часть была направлена вверх, а ручка для переноски — от вас.

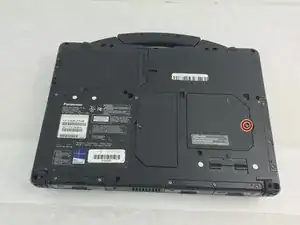

Удалите единственный винт Phillips #00 длиной 4 мм, который удерживает крышку доступа к оперативной памяти.

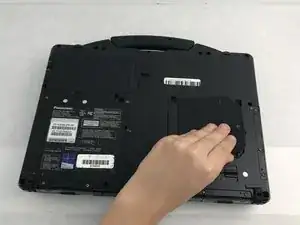

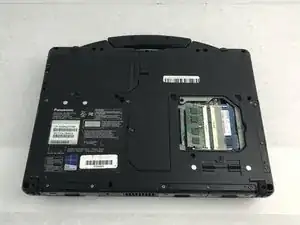

Осторожно поднимите крышку вверх и вытащите ее. Это откроет слоты для оперативной памяти Toughbook.
Шаг 2

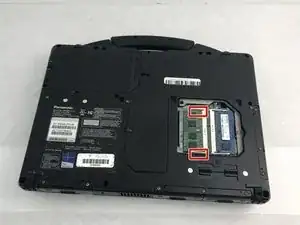

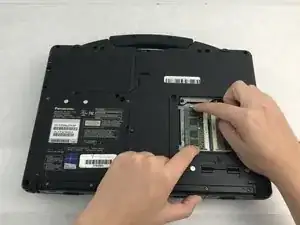

Чтобы разблокировать оперативную память, осторожно оттяните обе рычажные защёлки в стороны.
Будьте осторожны на этом этапе; любое чрезмерное усилие может сломать защёлки.

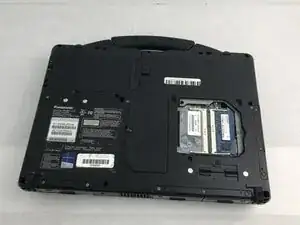

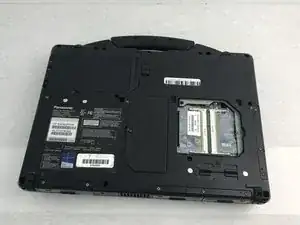

Вы поймете, что оперативная память разблокирована, когда она поднимется вверх.
Повторите этот процесс для каждой планки, которую необходимо заменить.
Шаг 3

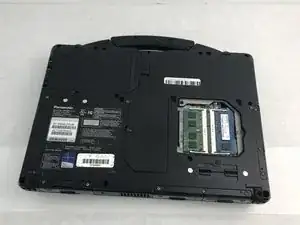

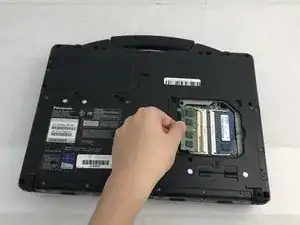

Вытащите планки оперативной памяти из слотов.
Если они требуют усилия для удаления, убедитесь, что обе защёлки разблокированы.
При сборке вставьте ваши новые планки в слот. Ориентируйте золотые контакты в сторону слота. Убедитесь, что пластиковый язычок в слоте совпадает с вырезом на планке. Аккуратно надавите на каждую планку, пока она не ляжет ровно на материнскую плату. Две защёлки должны щелкнуть на месте, когда планка будет правильно установлена.
Убедитесь, что вы не насильно вставляете планку, так как это может повредить оперативную память.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
