Замена батареи Razer Blade RZ09-0102

Ноутбуки

Руководство по удалению и замене батареи для Razer Blade RZ09-0102. Вы можете заменить батарею, если она не держит заряд или разряжается за неоправданно короткое время. Батарея должна быть удалена при работе с другими компонентами.

Шаг 1

Перед началом обязательно выключите ноутбук.

С помощью отвертки Torx T5 удалите десять винтов 1/8 дюйма, удерживающих заднюю крышку.

Снимите заднюю крышку.

Шаг 2

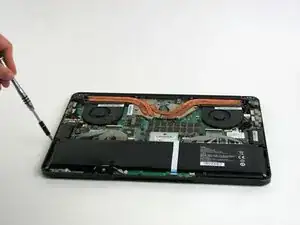

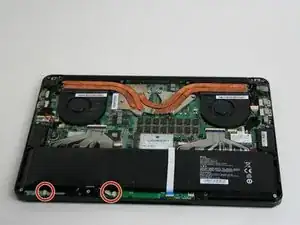

Удалите семь винтов, удерживающих батарею на месте, с помощью отвертки Phillips #0.

Шаг 3

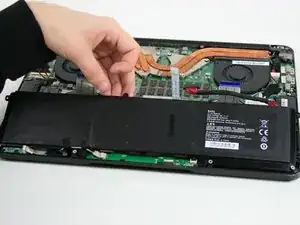

Разблокируйте ZIF-разъемы, удерживающие правый шлейф.

Чтобы разблокировать ZIF-разъем, используйте инструмент для открытия или ноготь, чтобы поднять маленькую запирающую крышку.

Осторожно вытащите два шлейфа из их разъемов.

Шаг 4

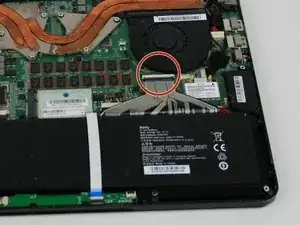

Используйте инструмент для открытия, чтобы разблокировать ZIF-разъем, удерживающий белый шлейф над батареей.

Шаг 5

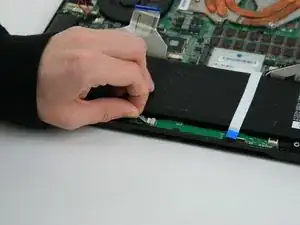

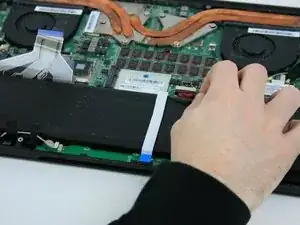

Осторожно выньте два разъема из их разъемов.

Тяните параллельно материнской плате, а не прямо вверх.

Шаг 6

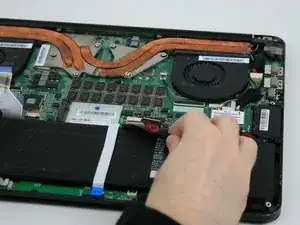

Потяните широкий разъем батареи в сторону батареи, чтобы отключить его от материнской платы.

Тяните параллельно материнской плате, а не прямо вверх.

Шаг 7

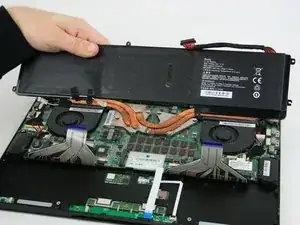

Удалите батарею из ноутбука.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Для оптимальной работы после завершения этого руководства откалибруйте вновь установленную батарею.

Сдайте ваши электронные отходы в утилизатор, сертифицированный R2 или e-Stewards.

Ремонт прошёл не по плану? Попробуйте некоторые основы устранения

Перевод руководства с ifixit.com
