Замена клавиатуры Panasonic Toughbook CF-53

Ноутбуки

Если клавиатура вашего Panasonic Toughbook CF-53 перестала работать, ни одна из клавиш не реагирует, и никакие другие методы устранения неполадок не помогли, или клавиатура повреждена, попробуйте заменить клавиатуру. Следуйте этому руководству по замене, чтобы быстро и эффективно установить новую клавиатуру для вашего ноутбука.

Будьте осторожны, чтобы не повредить соединения шлейфа при установке новой клавиатуры и не сломать пластиковую крышку петли, когда будете ее устанавливать на место.

Шаг 1

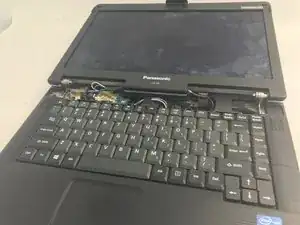

Откройте ноутбук и разверните его к себе.

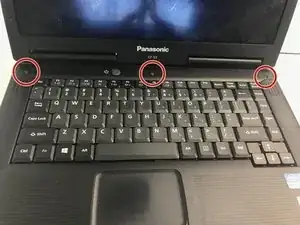

Удалите три винта Phillips #00 длиной 3 мм в верхней части корпуса.

Шаг 2

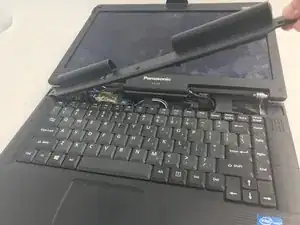

Используйте инструмент для открытия, чтобы приподнять и снять пластиковую крышку над клавиатурой.

Отодвиньте экран полностью назад, затем сжимайте и приподнимайте два черных покрытия петлей, чтобы удалить целую деталь.

Крышка немного хрупкая, но при этом крепко защелкнута на ноутбуке. Постарайтесь не сломать ее при снятии.

Шаг 3

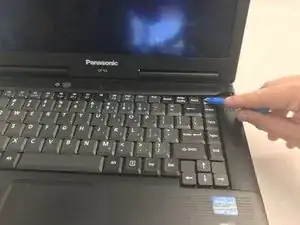

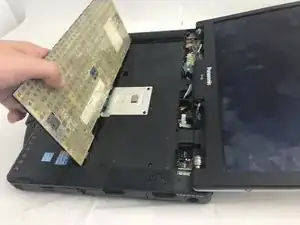

Аккуратно приподнимите клавиатуру с верхней части.

Существует клей, который закрепляет клавиатуру на месте. Вам нужно его разрушить, чтобы снять клавиатуру.

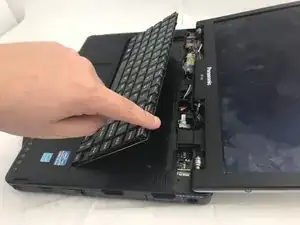

Сложите клавиатуру и положите ее горизонтально на клавиши, чтобы получить доступ к панели под ней.

Шаг 4

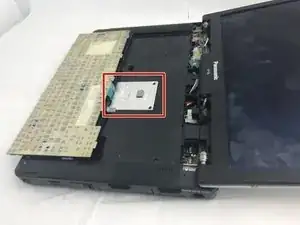

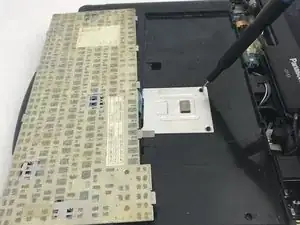

Удалите два винта Phillips #00 длиной 3 мм, которые крепят алюминиевую пластину к ноутбуку.

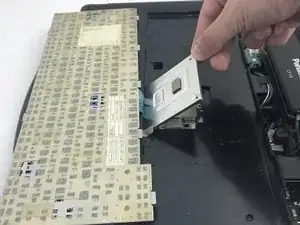

Используйте инструмент для открытия или руки, чтобы приподнять и снять крышку.

Шаг 5

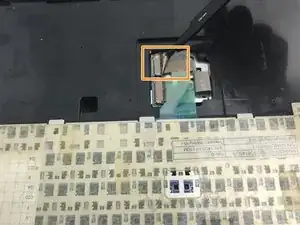

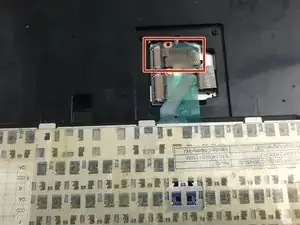

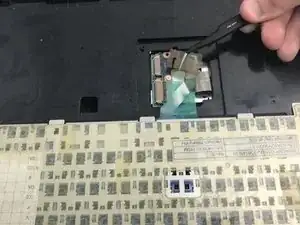

Используйте пинцет, чтобы аккуратно вытянуть верхнее соединение шлейфа из его слота.

Если клавиатура никогда не заменялась ранее, существует клей, который удерживает соединения шлейфа к ноутбуку. Убедитесь, что вы аккуратно разорвали клей, поднимая соединения с помощью пинцета.

Шаг 6
