Замена сборки дисплея Alienware M15x

ПРЕДУПРЕЖДЕНИЕ: Перед началом работы с компьютером ознакомьтесь с информацией о мерах безопасности, поставляемой вместе с компьютером.

ОСТОРОЖНО: Чтобы избежать повреждения статическим электричеством, заземлите себя с помощью заземляющего браслета на руку или периодически касайтесь неокрашенной металлической поверхности (например, разъема с задней стороны компьютера).

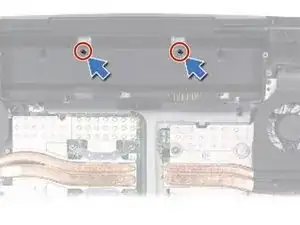

Снимите два винта из отсека батареи.

Положите компьютер экраном вверх и откройте дисплей на максимальный угол.

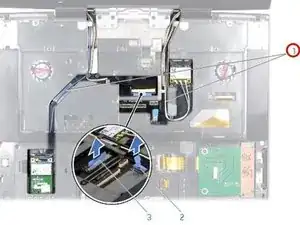

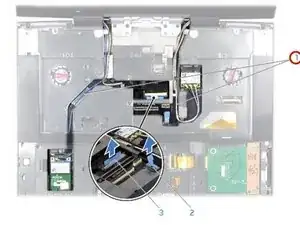

Отсоедините антенные кабели от соответствующих мини-карт и извлеките кабели из направляющих каналов.

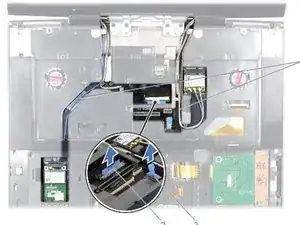

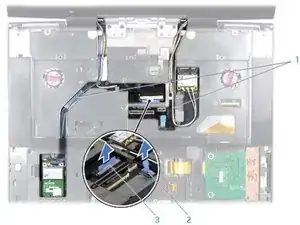

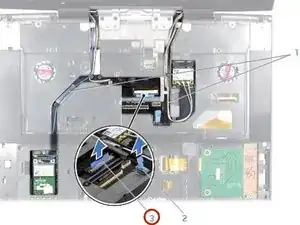

Отсоедините кабель дисплея и кабель камеры от соответствующих разъемов системной платы и извлеките эти кабели из направляющих каналов.

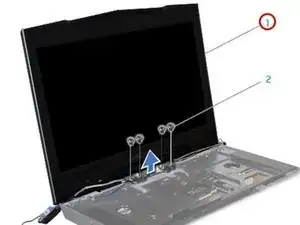

Снимите четыре винта (по два с каждого шарнира), которые крепят сборку дисплея к основанию компьютера.

Наклоните сборку дисплея под углом 45 градусов к основанию компьютера и снимите сборку дисплея с компьютера.

Совместите отверстия для винтов на шарнирах дисплея с отверстиями на основании компьютера.

Проложите антенные кабели мини-карт через направляющие каналы и подключите их к соответствующим мини-картам.

Проложите кабели дисплея и камеры через направляющие каналы и подключите их к разъемам системной платы.

Установите на место два винта в отсеке батареи.
