Замена GPU в Alienware M15x
Если при запуске некоторых игр возникают проблемы или часто появляется синий экран ошибок, возможно, неисправен графический процессор (GPU), и его необходимо заменить. Это руководство поможет заменить GPU в ноутбуке Alienware M15x. На нескольких шагах необходимо открутить мелкие винты на ноутбуке; убедитесь, что вы храните все винты в безопасном месте, так как они понадобятся при сборке устройства.
Шаг 1

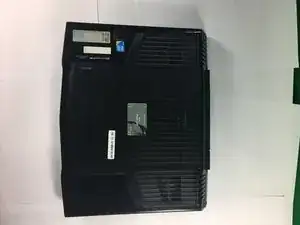

Переверните ноутбук так, чтобы нижняя часть была сверху.
Шаг 2
Ослабьте защёлку батареи и выведите батарею наружу.
Шаг 3

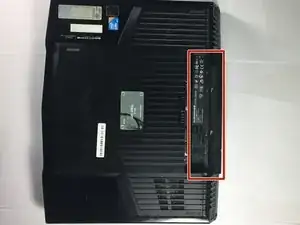

Отверткой Phillips #1 удалите два винта длиной 4 мм.
Сдвиньте крышку отсека от батареи и снимите её.
Шаг 4

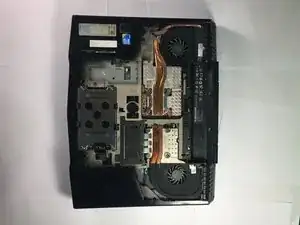

Отверткой Phillips #1 открутите четыре винта длиной 4 мм.
Шаг 5
Установите ноутбук вертикально так, чтобы петля была наверху, а корпус был слегка раскрыт в сторону земли.
Положение ноутбука должно напоминать перевёрнутую букву V.
Найдите панель и подденьте её с помощью пластикового монтажного инструмента.
Шаг 6

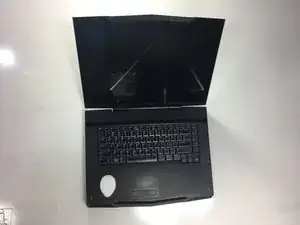

Поставьте ноутбук в обычное положение, нижней частью на столе, а экраном, поднятым к вам.

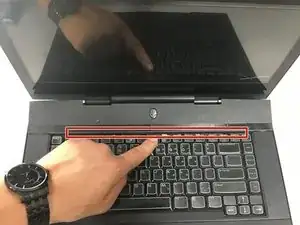

Поднимите панель с кнопкой питания с помощью пластикового монтажного инструмента.
Отсоедините ленточный кабель: пинцетом отщелкните два небольших чёрных фиксатора. Снимите панель кнопки питания.
Шаг 7

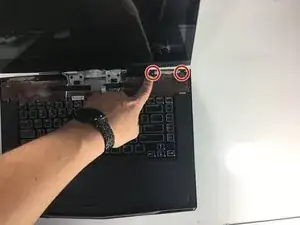

Отверткой Phillips #1 удалите два винта длиной 4 мм.
Шаг 8

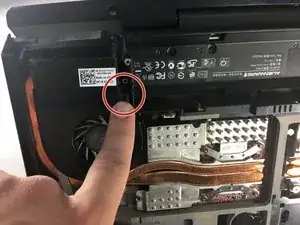

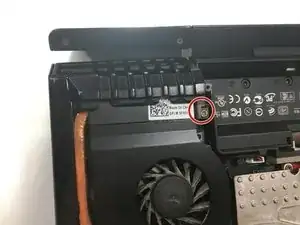

Отверткой Phillips #1 открутите винт 4 мм, удерживающий крышку вентиляционного отверстия.

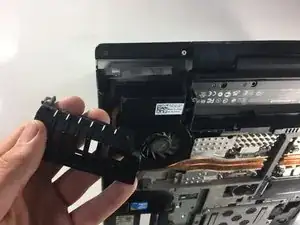

Полностью снимите крышку вентиляционного отверстия.
Шаг 9

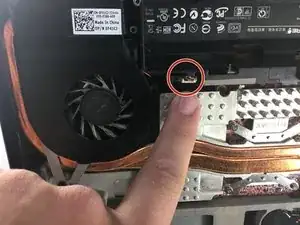

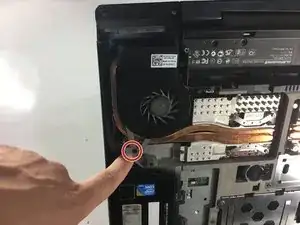

Отверткой Phillips #0 отвинтите два винта длиной 3 мм, удерживающие вентилятор, затем пинцетом отсоедините электрическое соединение.
Шаг 10

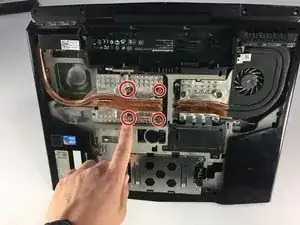

Снимите радиатор, ослабив четыре винта с помощью отвертки Phillips #0.
Шаг 11

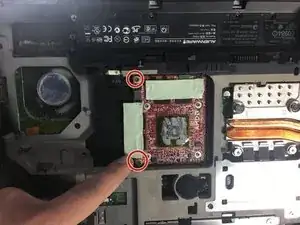

Отверткой Phillips #0 отвинтите два винта.
Извлеките GPU из ноутбука.
При установке нового GPU важно заново нанести термопасту в виде тонкой линии вдоль длины кристалла.
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
