Замена модуля веб‑камеры Framework Laptop 16"

Отключите все кабели и полностью выключите ноутбук.

Если для ремонта потребуется лопатка, отвертка T5 Torx или крестовая отвертка, вы можете использовать прилагаемую отвертку Framework. Выберите то, что удобнее!

Ободок закреплён магнитами!

Просуньте ноготь под внутренний край любой из нижних углов ободка.

Оттяните ободок от экрана, чтобы освободить первые несколько магнитов.

Поднимите ободок по периметру экрана, пока все его магниты не освободятся.

Снимите ободок.

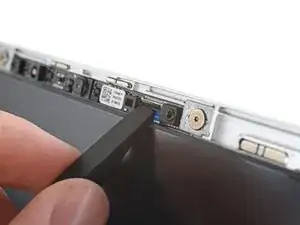

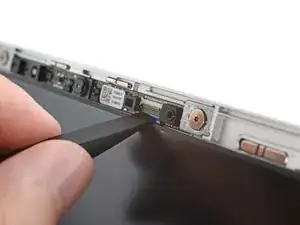

Используйте плоский конец лопатки или чистый ноготь, чтобы поднять фиксирующий язычок на ZIF‑разъёме модуля веб‑камеры ZIF connector.

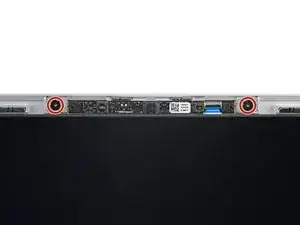

Используйте отвертку T5 Torx, чтобы выкрутить два винта длиной 2 мм, фиксирующие модуль веб‑камеры.

Винты проходят через металлические скобы. Если скобы выйдут вместе с винтами, следующий шаг можно пропустить.

При сборке поддерживайте рамку экрана другой рукой при повторной установке винтов, чтобы ноутбук случайно не опрокинулся.

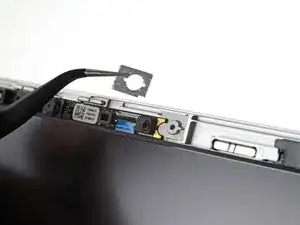

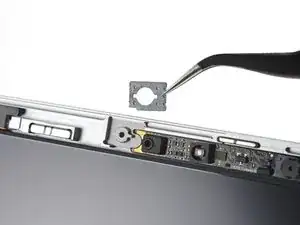

С помощью пинцета или пальцами снимите две металлические скобы на обоих концах модуля веб‑камеры.

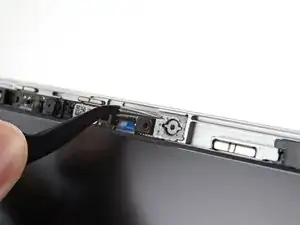

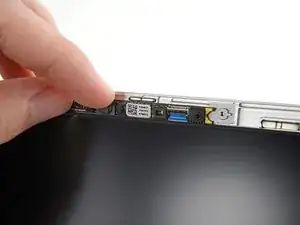

С помощью пинцета приподнимите правую сторону модуля веб‑камеры, пока кабель не выйдет из ZIF‑разъёма.

Снимите модуль веб‑камеры.

Повторное подключение модуля веб‑камеры немного сложное. Если возникают трудности, вы можете переместить дисплей, чтобы дать кабелю веб‑камеры больше свободы.

При сборке следуйте этим инструкциям, чтобы установить новый модуль веб‑камеры:

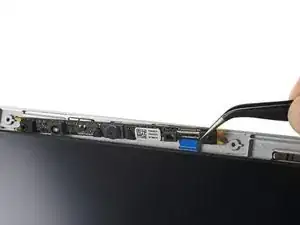

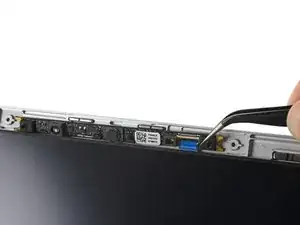

С помощью пинцета осторожно отведите кабель веб‑камеры от рамки экрана.

Другой рукой совместите модуль веб‑камеры с кабелем и опустите его на место.

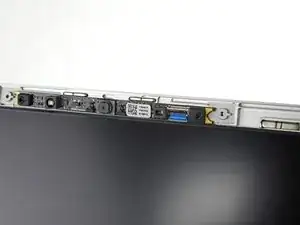

Убедитесь, что модуль веб‑камеры установлен заподлицо с дисплеем, прежде чем опускать фиксирующий язычок кабеля и продолжать сборку.
