Установка антенн в ноутбуке Framework 16

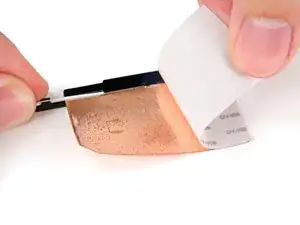

Снимите подложку с тыльной стороны заменяемой правой антенны.

Правая антенна имеет белый кабель и на её передней стороне напечатана буква R.

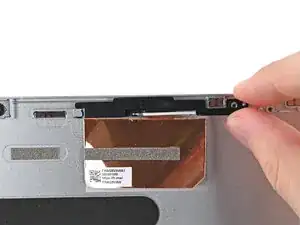

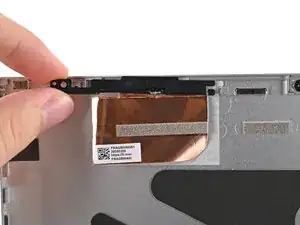

С помощью пальцев вставьте правую антенну в её слот на верхней крышке и прижмите её к направляющему штифту.

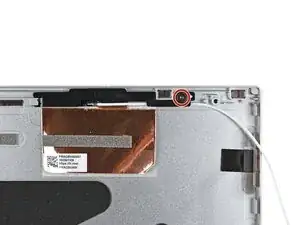

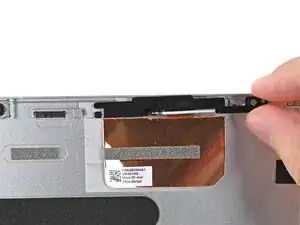

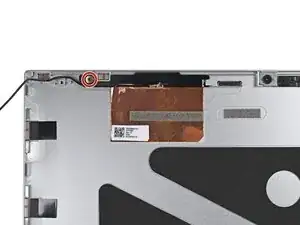

Удерживая антенну прижатой на месте, с помощью отвертки Framework установите винт T5 Torx длиной 2.4 мм, фиксирующий правую антенну.

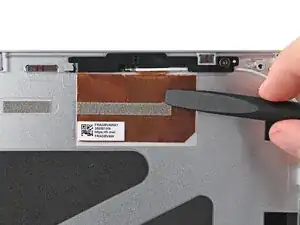

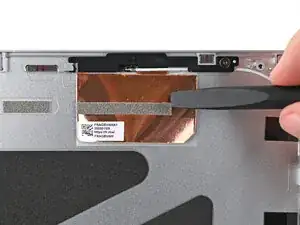

Плоским концом отвертки Framework прижмите медную фольгу к верхней крышке, чтобы она приклеилась.

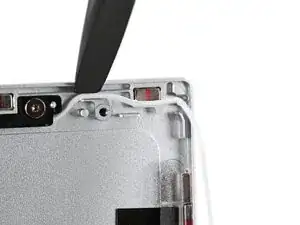

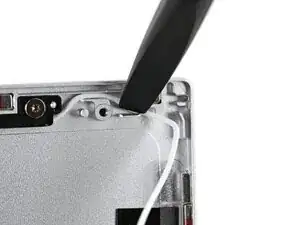

Плоским концом отвертки Framework или пальцами прижмите белый кабель антенны в его зажимы в верхнем правом углу верхней крышки.

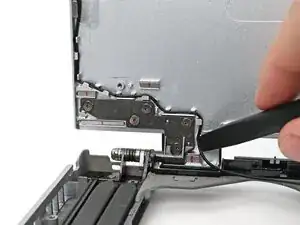

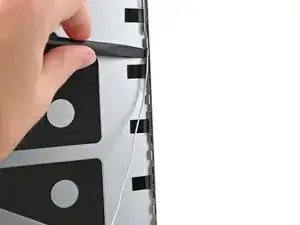

Повторите предыдущий шаг для зажимов вдоль правого края верхней крышки.

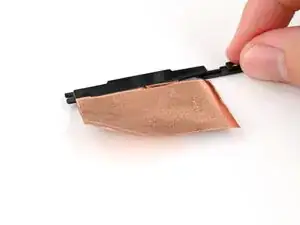

Снимите подложку с тыльной стороны заменяемой левой антенны.

Левая антенна имеет чёрный кабель и на её передней стороне напечатана буква L.

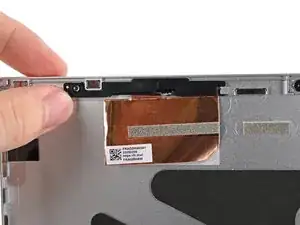

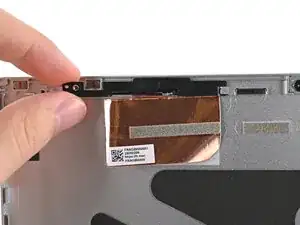

С помощью пальцев вставьте левую антенну в её слот на верхней крышке и прижмите её к направляющему штифту.

Удерживая антенну прижатой на месте, с помощью отвертки Framework установите винт T5 Torx длиной 2.4 мм, фиксирующий левую антенну.

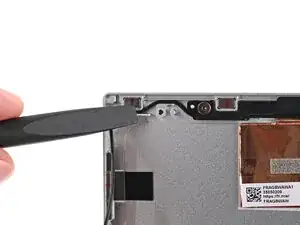

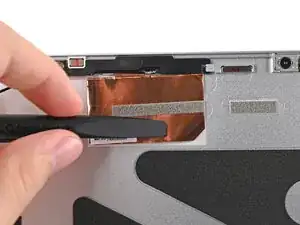

Плоским концом отвертки Framework прижмите медную фольгу к верхней крышке, чтобы она приклеилась.

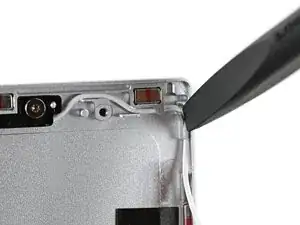

Плоским концом отвертки Framework или пальцами прижмите чёрный кабель антенны в его зажимы в верхнем левом углу верхней крышки.

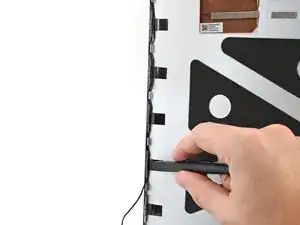

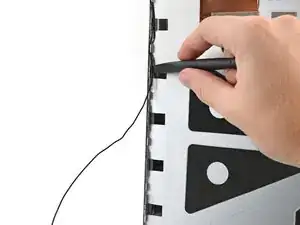

Повторите предыдущий шаг для зажимов вдоль левого края верхней крышки.
