Замена материнской платы SGIN X15S

Ноутбуки

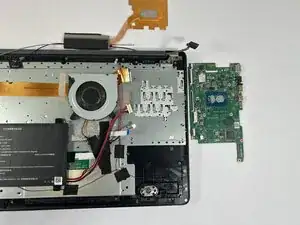

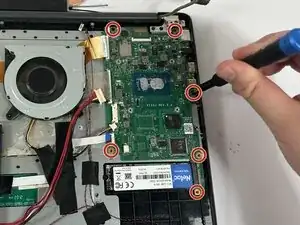

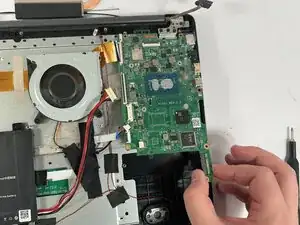

Данное руководство описывает замену материнской платы в устройстве SGIN X15S. Материнская плата объединяет все компоненты компьютера и обеспечивает их взаимодействие. Неисправная материнская плата может стать причиной того, что компьютер не включается, не загружается или не выполняет основные функции. Во время работы с устройством, если вы обнаружите, что аккумулятор вздут, прекратите замену и следуйте инструкции по утилизации вздутых аккумуляторов. Перед началом работы убедитесь, что устройство выключено и полностью отключено от всех источников питания.

Шаг 1

Открутите восемь верхних и средних винтов длиной 7,3 мм с помощью отвёртки Phillips #0.

Открутите шесть нижних и боковых винтов длиной 4,4 мм с помощью отвёртки Phillips #0.

Шаг 2

Используя нейлоновую лопатку, аккуратно подденьте заднюю панель. Используя пластиковый инструмент для вскрытия, пройдите по периметру, пока задняя панель не освободится.

Снимите заднюю панель с ноутбука.

Шаг 3

Аккуратно снимите ленту, фиксирующую кабель аккумулятора к материнской плате, затем ленту посередине кабеля.

Если аккумулятор вздут, немедленно остановите выполнение инструкции и следуйте руководству по утилизации вздутых аккумуляторов.

Шаг 4

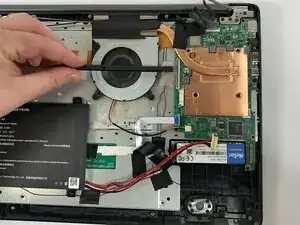

Используя нейлоновую лопатку, отсоедините аккумулятор от материнской платы.

Шаг 5

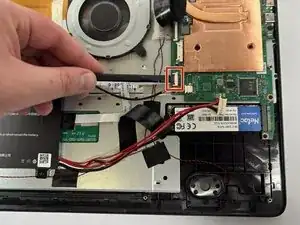

Используя нейлоновую лопатку, отожмите фиксатор кабеля тачпада.

Отключите кабель тачпада.

Шаг 6

Используя нейлоновую лопатку, отожмите фиксатор шлейфа клавиатуры.

Отключите шлейф клавиатуры.

Шаг 7

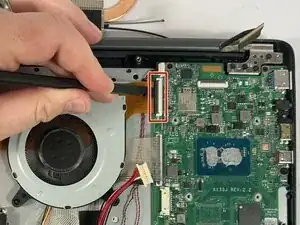

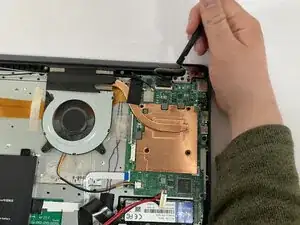

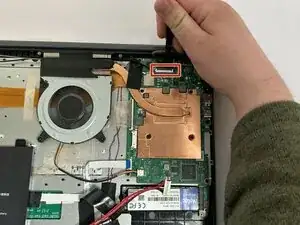

Используя нейлоновую лопатку, отожмите фиксатор кабеля экрана.

Отключите кабель экрана от материнской платы.

Шаг 8

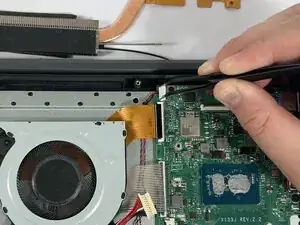

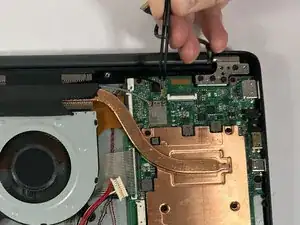

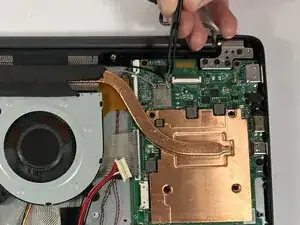

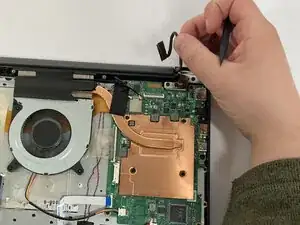

Используя пинцет, возьмитесь за коннектор провода.

При отключении коннекторов беритесь за его края, а не за сами провода.

Удерживая пинцетом, отодвиньте коннектор от материнской платы, чтобы отключить провод.

Шаг 9

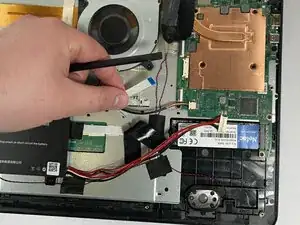

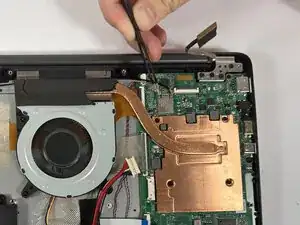

Используя угловой пинцет, плотно захватите чёрный кабель Wi-Fi.

Плотно удерживая, вытяните чёрный кабель Wi-Fi с материнской платы.

Повторите то же самое с серым кабелем.

Шаг 10

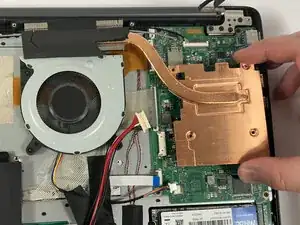

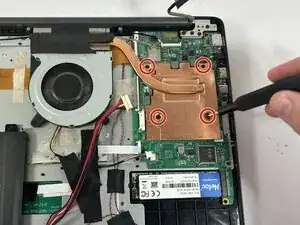

Открутите четыре винта длиной 3 мм, удерживающих радиатор, с помощью отвёртки Phillips #0.

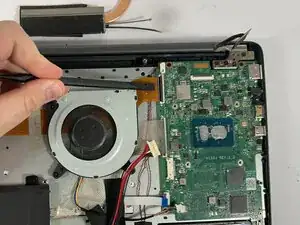

Поднимите и снимите радиатор.

На его нижней стороне имеется термопаста, которую необходимо очистить и нанести заново при замене материнской платы.

Шаг 11

Открутите единственный винт длиной 3 мм, удерживающий SSD, с помощью отвёртки Phillips #0.

Шаг 12

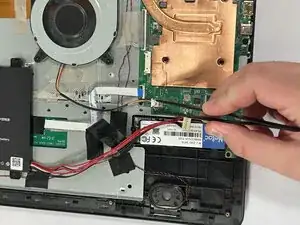

Слегка приподнимите SSD сбоку от винта, чтобы он оказался под углом.

Вытяните SSD из разъёма.

Шаг 13

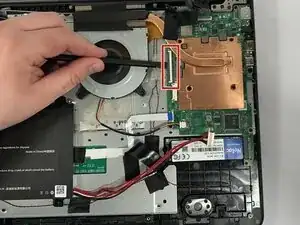

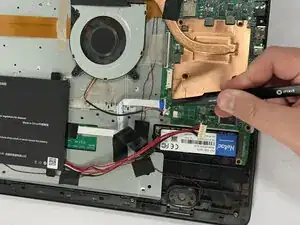

Используя нейлоновую лопатку, отожмите фиксатор шлейфа кабеля.

Отключите шлейф кабеля.
