Замена SSD в Sony Vaio VGN-Z48GD
Это руководство по замене SSD в ноутбуке Sony Vaio VGN-Z48GD. Эта ремонтная операция может понадобиться при желании обновить SSD, заменить SSD на другой или если SSD функционирует некорректно. Эта процедура устранит проблемы, связанные с недостатком места для хранения или когда SSD перестаёт сохранять данные. Предварительные знания не требуются, в процедуре нет ничего необычного.
Шаг 1

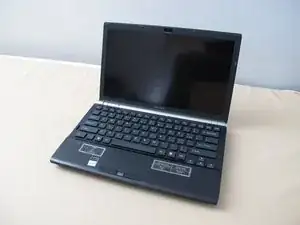

Выключите ноутбук перед началом работы.
Отключите все внешние кабели от устройства.
Шаг 2
Переверните устройство так, чтобы батарея была от вас.
Разблокируйте батарею, сдвинув защёлку «Lock» вправо пальцем.
Вы услышите лёгкий щелчок, когда защёлка отпустит.
Шаг 3

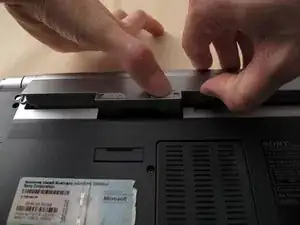

Поместите палец на защёлку «Release».
Сдвиньте защёлку вправо и удерживайте её.
Другой рукой приподнимите батарею из паза.
Снимите батарею.
Шаг 4

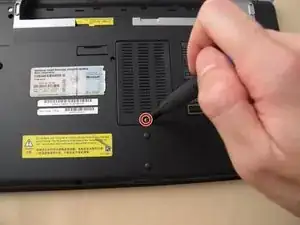

Выверните винт Phillips #000 длиной 5 мм с крышки люка оперативной памяти, расположенной в центре устройства.
Снимите крышку люка оперативной памяти.
Оперативную память вытаскивать не нужно — она не мешает.
Шаг 5

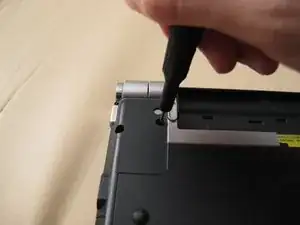

Удалите следующие одиннадцать винтов:
Пять винтов Phillips #000 длиной 13 мм
Шесть винтов Phillips #000 длиной 5 мм
Шаг 6
Переверните устройство и откройте крышку так, чтобы клавиатура была сверху.

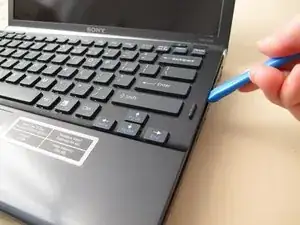

Используйте инструмент для вскрытия, чтобы слегка приподнять узел клавиатуры.
Не поднимайте узел клавиатуры слишком сильно — между ним и платой находится ленточный кабель.
Шаг 7

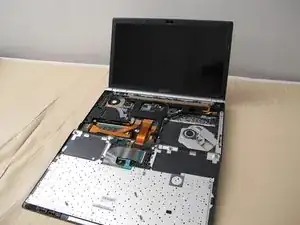

Переверните узел клавиатуры к себе.
Шаг 8
Используйте инструмент для вскрытия, чтобы отжать разъём ленточного кабеля клавиатуры от гнезда на материнской плате.
Снимите узел клавиатуры.
Шаг 9

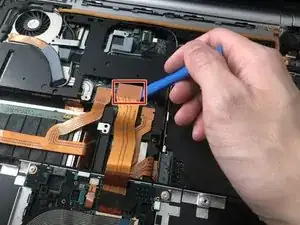

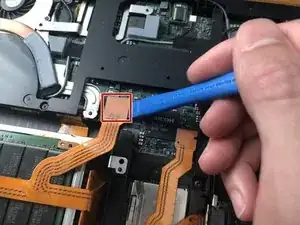

Используйте инструмент для вскрытия, чтобы отжать разъём ленточного кабеля uSATA от его гнезда на материнской плате.
Шаг 10

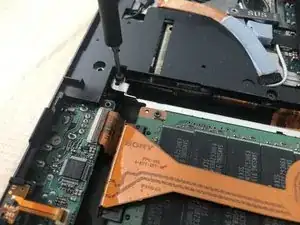

Выверните два винта длиной 13 мм с кронштейна SSD с помощью отвёртки Phillips #000.
Снимите кронштейн SSD.
Шаг 11
Переверните кронштейн SSD.

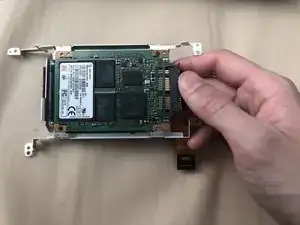

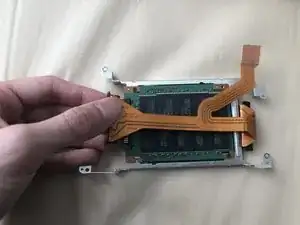

Отсоедините разъём uSATA справа, оттянув его рукой.
Шаг 12
Переверните кронштейн SSD.
Отсоедините разъём uSATA слева, оттянув его рукой.
Снимите ленточный кабель uSATA.
Шаг 13

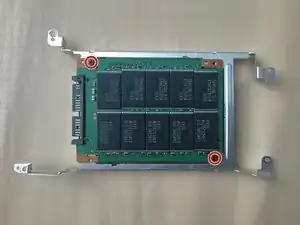

Удалите два винта Phillips #00 длиной 2 мм.
Шаг 14
Переверните кронштейн SSD.
Удалите два винта Phillips #00 длиной 2 мм.
Шаг 15

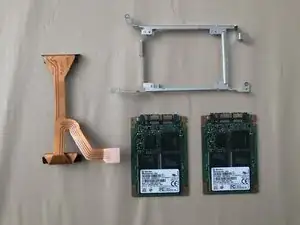

Достаньте SSD из кронштейна.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
