Замена M.2 SSD на SGIN X15S

Ноутбуки

Эта инструкция используется для замены M.2 SSD на вашем SGIN X15S. Если вам необходимо обновить память или если текущий SSD неисправен, вы можете заменить M.2 SSD в этом ноутбуке. По возможности, создайте резервную копию или экспортируйте файлы, которые хотите сохранить. Перед работой с устройством убедитесь, что оно выключено и полностью отключено от источников питания.

Шаг 1

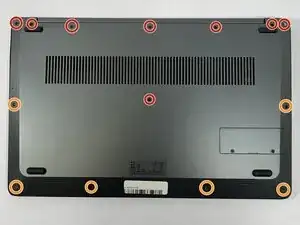

Удалите восемь верхних и средних винтов длиной 7,3 мм с помощью отвертки Phillips #0.

Удалите шесть нижних и боковых винтов длиной 4,4 мм с помощью отвертки Phillips #0.

Шаг 2

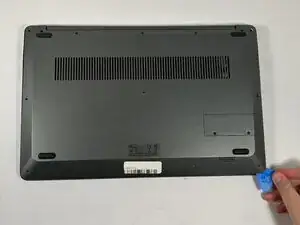

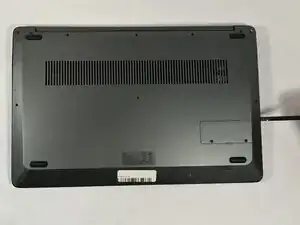

Используйте нейлоновую лопатку, чтобы осторожно приоткрыть заднюю панель. С помощью открывающего инструмента пройдите по всему периметру, пока задняя панель не освободится.

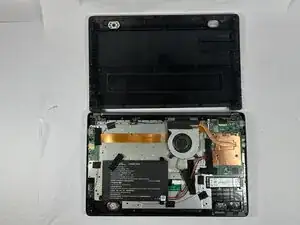

Снимите заднюю панель с ноутбука.

Шаг 3

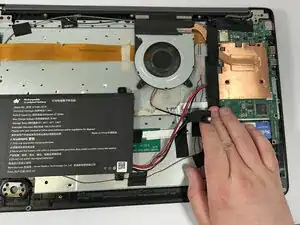

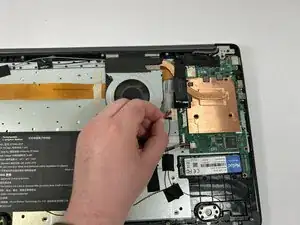

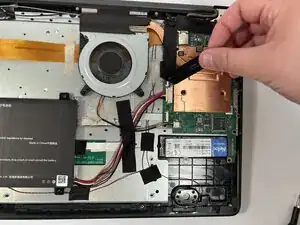

Осторожно снимите скотч, удерживающий кабель батареи на материнской плате, а затем скотч в середине кабеля.

Если ваша батарея вздулась, прекратите выполнение этой инструкции и следуйте руководству по утилизации вздутых батарей.

Шаг 4

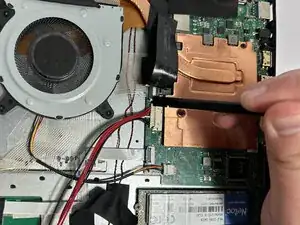

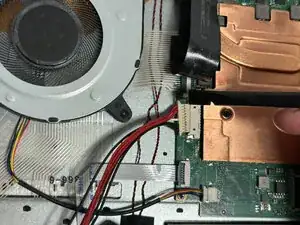

Используйте нейлоновую лопатку, чтобы отсоединить батарею от материнской платы.

Шаг 5

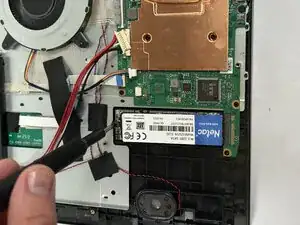

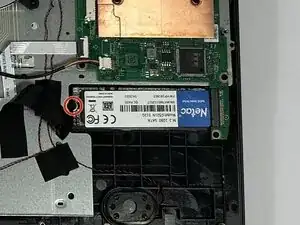

Удалите единственный винт длиной 3 мм, удерживающий SSD на месте, с помощью отвертки Phillips #0.

Шаг 6

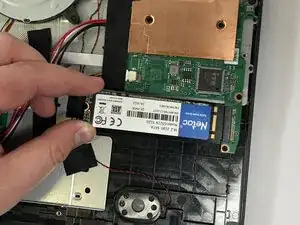

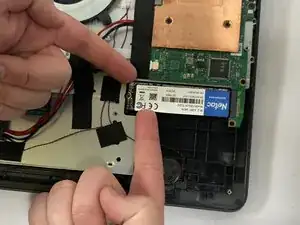

Поднимите SSD небольшим усилием у винтовой стороны, чтобы он наклонился.

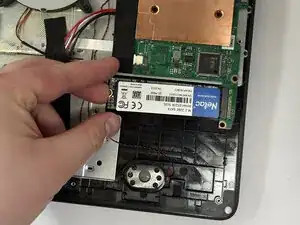

Вытяните SSD из слота.

Заключение

Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
