Замена материнской платы WinBook XP5

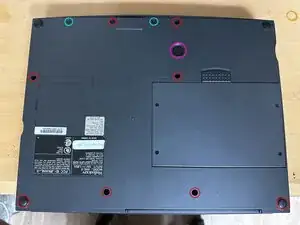

Выкрутите 8 больших винтов корпуса, отмеченных красным. Два из них скрыты под задними резиновыми ножками. Также выкрутите два маленьких винта, находящиеся на крышке доступа к процессору и памяти.

Выкрутите один винт-монетку, который крепит жёсткий диск.

Извлеките основной аккумулятор, потянув за фиксатор и вынув его, начиная с той стороны, где расположен фиксатор. Возможно, потребуется использовать инструмент для поддёвывания.

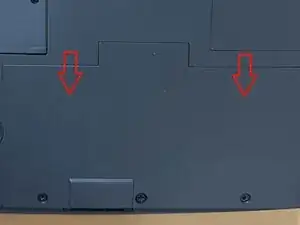

После снятия всех винтов начните поднимать крышку доступа к процессору и памяти от переднего края. Когда почувствуете сопротивление при подъёме, аккуратно потяните крышку на себя, пока она не освободится от корпуса.

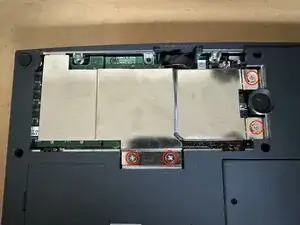

Выкрутите четыре выделенных винта. Радиатор, скорее всего, будет приклеен к процессору термопрокладкой. Чтобы снять его, возьмитесь за левый край радиатора (с точки зрения этого изображения) и аккуратно покачивайте его взад-вперёд, пока он не освободится.

Чтобы снять материнскую плату позже, необходимо извлечь карту кэш-памяти процессора. Это плата, расположенная посередине, между процессором и картой оперативной памяти.

Она удерживается двумя разъёмами с усилием посадки, один сверху, другой снизу. Используйте лопатку или другой инструмент для поддёвывания, чтобы аккуратно вывести её из разъёмов. Будьте осторожны, чтобы не повредить компоненты на материнской плате.

Также в этот момент отключите двухконтактный кабель питания вентилятора процессора.

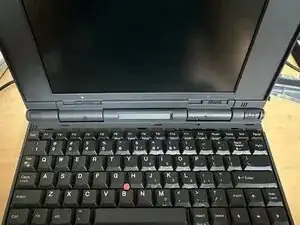

Переверните ноутбук и (осторожно!) раскройте крышку, если она была закрыта.

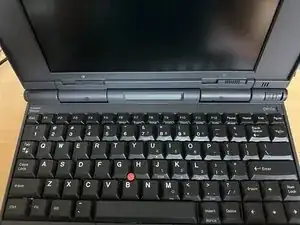

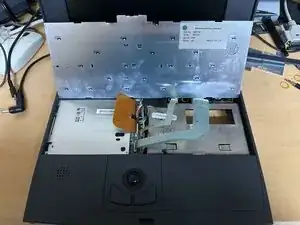

Чтобы извлечь клавиатуру, сдвиньте фиксатор над клавиатурой вправо, затем вытащите его. После этого клавиатуру можно приподнять и прислонить к дисплею.

От клавиатуры отходят три кабеля, которые подключены к разъёмам ZIF на материнской плате. После отключения кабелей клавиатуру можно полностью извлечь из ноутбука.

На Вашем XP5 может быть установлен один из трёх типов указывающих устройств: модуль с кнопкой TrackPoint, трекбол (как у меня) или сенсорная панель. Все они удаляются одинаково.

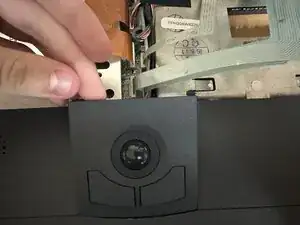

После снятия клавиатуры приподнимите модуль со стороны клавиатуры и отключите его пятиконтактный кабель от разъёма с усилием посадки.

Теперь мы можем одновременно снять сборку дисплея и верхней панели.

Отключите кабели дисплея, индикаторного ЖК-экрана, кнопки питания, кнопки перехода в ждущий режим и фиксатора крышки. Все эти разъёмы — с усилием посадки, за исключением кабеля индикаторного ЖК-экрана, который подключён к разъёму ZIF.

Выкрутите два выделенных винта на втором изображении.

Согласно конструкции ноутбука, модем (если он установлен) должен быть удалён перед снятием верхней панели. Однако для этого требуется снять крышку вокруг порта модема, которая сейчас слишком хрупкая и может сломаться при попытке извлечения. Возможно снять верхнюю панель с установленным модемом, просто требуется немного больше усилий при манипуляциях.

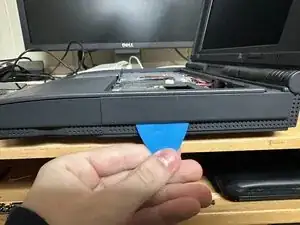

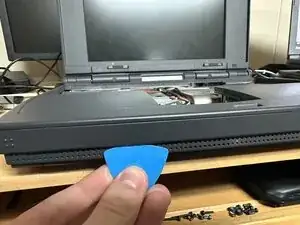

Вставьте пластиковую лопатку между верхней панелью и нижним корпусом спереди, как показано на фото. Переместите лопатку вправо, чтобы освободить все защёлки по переднему краю ноутбука. Затем отожмите ещё одну защёлку с правой стороны. После этого можно очень осторожно начать приподнимать верхнюю часть ноутбука.

Теперь нужно аккуратно разделить две половины. Верхняя часть будет цепляться за кнопку выброса дискеты, а затем — за модем, поскольку по задумке её нужно было выдвинуть из ноутбука вперёд. При осторожных действиях можно преодолеть эти препятствия.

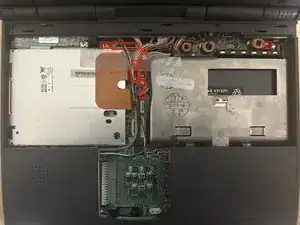

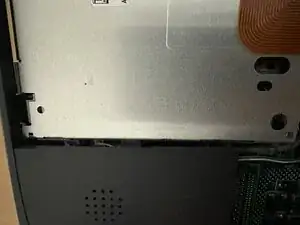

По мере подъёма необходимо отключить ещё два кабеля, которые ранее скрывались под левой частью верхней панели. Это разъёмы динамиков и микрофона.

После отключения этих двух последних разъёмов две половины должны полностью разделиться.

Извлеките модем, выдвинув его из разъёма.

Извлеките дисковод гибких дисков, выкрутив винт, выделенный на фото, отключив ленточный кабель и подняв дисковод из корпуса.

Извлеките жёсткий диск, выдвинув его из разъёма.

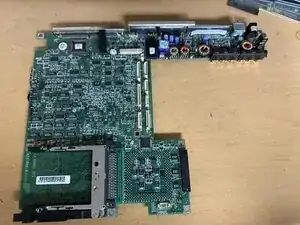

Теперь материнскую плату можно приподнять и извлечь из нижнего корпуса. Можно снять прикреплённую плату DC/DC перед извлечением материнской платы, но мне всегда было удобнее извлекать их как единый блок.
