Разборка ноутбука Samsung Ultrabook NP530U3B
Это полное руководство по разборке данной модели ноутбука. Используйте его для замены любых деталей в ноутбуке. Остановитесь там, где находится нужная деталь, и затем собирайте устройство в обратном порядке, начиная с точки, на которой остановились.
Шаг 1

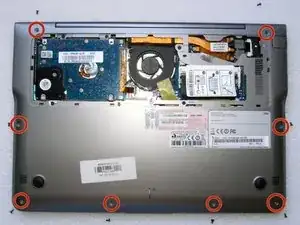

Снимите 8 маленьких винтов.
Шаг 2

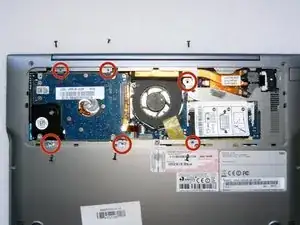

Снимите оставшиеся 6 винтов.
Извлеките жёсткий диск и планки оперативной памяти.
Шаг 3

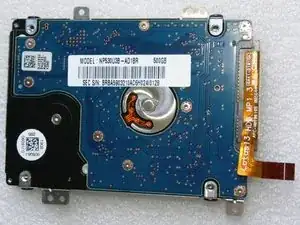

Это жёсткий диск — Hitachi 500 ГБ.
Шаг 4
Убедитесь, что жёсткий диск извлечён. Аккуратно отсоедините нижнюю крышку.
Шаг 5

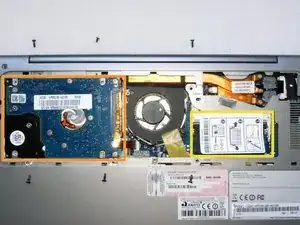

После снятия нижней крышки устройство должно выглядеть так.
Шаг 6
Снимите 4 винта, удерживающие аккумулятор.
Удалите всю липкую ленту.
Осторожно отсоедините маленький разъём питания, используя инструмент, чтобы протолкнуть разъём через небольшой зазор в середине разъёма.
Разъём не выйдет полностью, так как ему мешает аккумуляторный блок.
Шаг 7

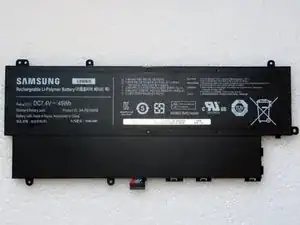

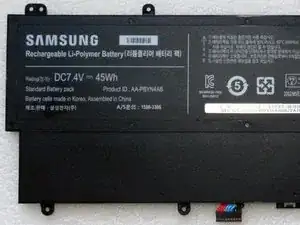

Это аккумулятор Samsung 7.4 В, 45 Вт·ч.
Убедитесь, что аккумулятор снят перед продолжением работы.
Шаг 8

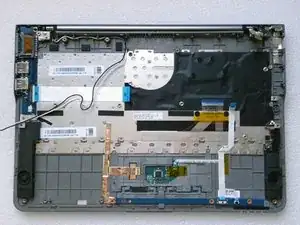

После снятия аккумулятора это будет выглядеть так.
Шаг 9
Снимите вентилятор процессора.
Его удерживают 2 винта. Ослабьте и извлеките их.
Шаг 10

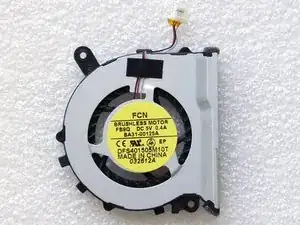

Это вентилятор процессора.
Шаг 11

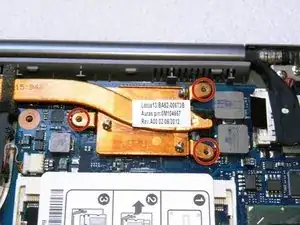

Снимите радиатор процессора.
Эту часть удерживают 3 винта. Ослабьте и извлеките их.
Шаг 12

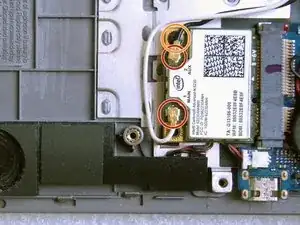

Отключите антенные кабели от карты Wi-Fi.
Снимите винт.
При повторном подключении убедитесь в соответствии цветов кабелей.
Шаг 13

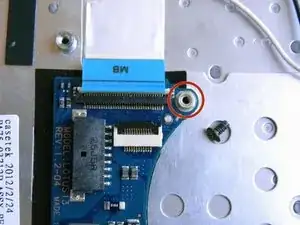

Снимите винт.
Поднимите защёлку вверх, чтобы ослабить кабель.
Шаг 14

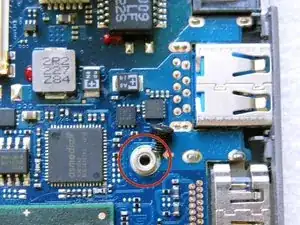

Снимите винт.
Шаг 15

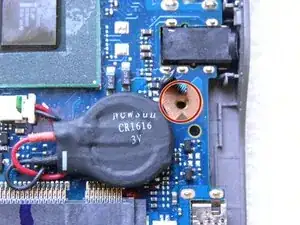

Снимите винт.
Шаг 16
Чтобы снять материнскую плату, аккуратно отсоедините кабели.
Шаг 17

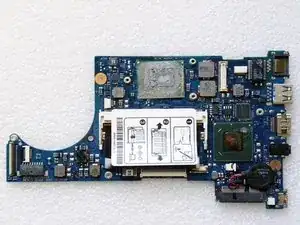

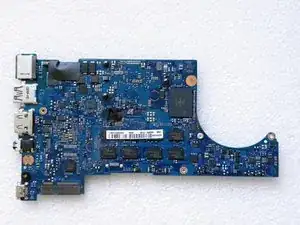

Это материнская плата — вид спереди и сзади.
Заключение
Для обратной сборки устройства следуйте инструкциям в обратном порядке.
