Замена дисплейного модуля SGIN X15S
В этом руководстве описана замена дисплейного модуля SGIN X15S. Дисплей может разбиться или выйти из строя, что приведёт к искажённому или закрытому изображению; замена дисплея может решить эту проблему.
Если дисплей треснул, чтобы ограничить дальнейшее разрушение и предотвратить травмы при ремонте, заклейте экран лентой. Наложите полосы прозрачной упаковочной ленты внахлёст до полного покрытия лицевой стороны компьютера. Рекомендуется использовать защитные очки для защиты глаз от осколков экрана во время замены.
Если во время работы с устройством вы заметите, что аккумулятор вздут, прекратите замену и следуйте руководству по утилизации вздутого аккумулятора. Перед началом работ убедитесь, что устройство выключено и полностью отключено от источников питания.
Шаг 1
Отвинтите восемь верхних и средних винтов 7,3 мм с помощью отвертки Phillips #0.
Отвинтите шесть нижних и боковых винтов 4,4 мм с помощью отвертки Phillips #0.
Шаг 2
Используйте нейлоновую лопатку, чтобы аккуратно отпрянуть часть задней панели. С помощью медиатора для вскрытия пройдитесь по всему периметру, пока задняя панель не ослабнет.
Снимите заднюю панель с ноутбука.
Шаг 3
Осторожно удалите ленту, фиксирующую провод батареи к материнской плате, затем снимите ленту посередине провода.
Если аккумулятор вздут, прекратите выполнение этого руководства и следуйте инструкциям по утилизации вздутого аккумулятора.
Шаг 4
Используйте нейлоновую лопатку, чтобы отсоединить аккумулятор от материнской платы.
Шаг 5

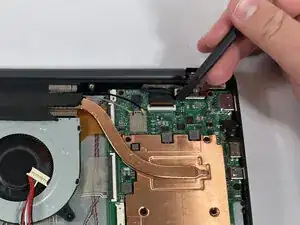

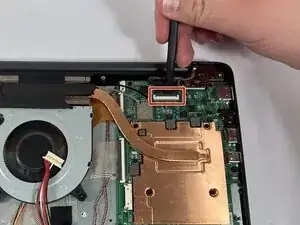

С помощью нейлоновой лопатки разблокируйте защёлку кабеля, подключённого к экрану.

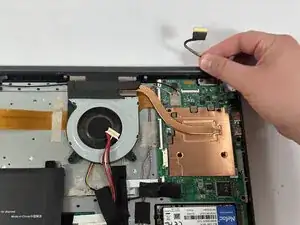

Извлеките кабель из защёлки.
Шаг 6

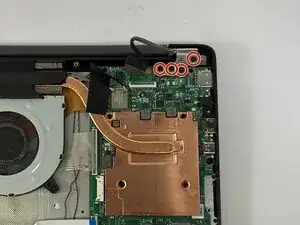

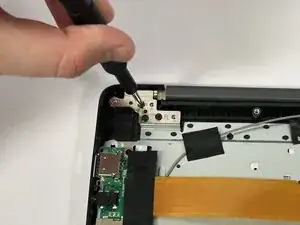

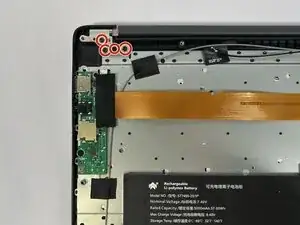

Отвинтите восемь винтов 3,4 мм, крепящих металлические скобы, удерживающие экран в корпусе, с помощью отвертки Phillips #0.
На каждую скобу приходится по четыре винта.
Шаг 7
Положите ноутбук на бок.
Аккуратно откройте ноутбук и извлеките дисплейный модуль.
Если на экране есть трещины, будьте внимательны к положению рук при открытии экрана и/или используйте перчатки, чтобы избежать порезов.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
