Замена материнской платы серии HP 15-fc0000

Выключите ноутбук.

Отсоедините блок питания и все остальные кабели от ноутбука.

Закройте ноутбук и переверните его так, чтобы резиновые ножки были сверху. Положите ноутбук на мягкую поверхность, чтобы не повредить верхнюю крышку.

Отверткой Phillips открутите четыре винта, крепящие нижнюю крышку.

Два винта длиной 6.8 мм возле задней части ноутбука.

Два винта длиной 4.8 мм возле передней части ноутбука.

Защёлки, прикреплённые к нижней крышке, хрупкие. Бережно отпускайте их.

Вставьте медиатор для разборки под нижнюю крышку в задней части ноутбука.

Поверните медиатор, пока одна или несколько защёлок не освободятся.

Повторяйте эту процедуру по заднему краю, пока не освободите все защёлки.

Нижняя крышка хрупкая. Осторожно сгибайте её.

Поместите пальцы под приподнятую часть нижней крышки рядом с углом.

Используйте пальцы, чтобы аккуратно приподнять угол нижней крышки.

Вставьте медиатор под кромку нижней крышки рядом с приподнятым углом.

Подденьте защёлки задней крышки вдоль кромки.

С помощью медиатора повторите процедуру из предыдущего шага, чтобы поддеть оставшиеся стороны нижней крышки.

Снимите нижнюю крышку.

Некоторые защёлки могут снова зацепиться при освобождении других сторон. Если крышка не снимается легко, используйте медиатор, чтобы освободить оставшиеся защёлки.

При сборке располагайте нижнюю крышку на ноутбуке так, чтобы стороны крышки совпадали со сторонами корпуса. Затем аккуратно нажимайте на стороны, пока не услышите щелчки защёлок. Если защёлки не входят легко, отрегулируйте крышку и повторите попытку.

Не натягивайте сильно провод, это может ухудшить качество звука вашего ноутбука.

С помощью лопатки или пальцами приподнимите ленту, приклеивающую провода динамиков к металлической пластине трекпада.

Старайтесь не складывать ленту, чтобы её можно было использовать повторно при сборке.

С помощью лопатки или пальцами снимите провода динамиков из направляющих зажимов вдоль кромки аккумулятора.

Отверткой Phillips отвинтите пять винтов длиной 4.3 мм, крепящих аккумулятор.

При сборке сильно нажмите на разъём аккумулятора, чтобы обеспечить надёжное соединение.

Не хватайте аккумулятор за торцы — он гибкий. Лучше поддерживать середину, схватив аккумулятор примерно на дюйм от каждого конца.

Возьмите аккумулятор двумя руками примерно на дюйм от каждого конца.

Поднимите переднюю часть аккумулятора (сторону, ближайшую к вам), пока аккумулятор не освободится от направляющих штифтов.

Потяните аккумулятор на себя, чтобы освободить его от разъёма.

Не продолжайте использовать повреждённый аккумулятор — это потенциальная опасность. При сомнении замените его на новый.

При сборке вставьте аккумулятор в разъём под небольшим наклоном вниз, прежде чем прижать его к корпусу.

Пинцетом снимите пластиковую крышку с кабеля антенны беспроводной LAN.

Отложите пластиковую крышку клеящей стороной вверх.

Сохраните чистоту клеевой стороны пластиковой крышки, так как вы будете использовать её повторно при сборке.

Поместите одну лапку пинцета под металлическую головку кабеля антенны. Легко зажмите головку.

На изображённом ноутбуке только один кабель антенны, но в вашем может быть два.

Поднимите прямо вверх, чтобы отсоединить антенну.

Важно поднимать разъём строго вверх. При подъёме под углом вы рискуете оторвать гнездо от платы, расположенной под ним.

Пинцетом удерживайте разъём над его гнездом и аккуратно прижмите пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если не получается, измените положение головки и попробуйте снова.

Не пытайтесь вдавливать разъём силой — вы можете повредить его окончательно.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 3.1 мм, фиксирующий модуль беспроводной сети.

После удаления винта модуль беспроводной сети откинется под углом.

Возьмите модуль беспроводной сети за края и аккуратно потяните его от разъёма, чтобы извлечь.

При сборке установите модуль в разъём под углом, затем прижмите его к корпусу ноутбука.

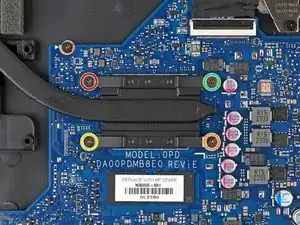

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 3.1 мм, фиксирующие радиатор, в следующем порядке:

Верхний слева

Нижний справа

Нижний слева

Верхний справа

При установке винтов вставляйте их в том же порядке, в котором они были выкручены, то есть сначала верхний слева.

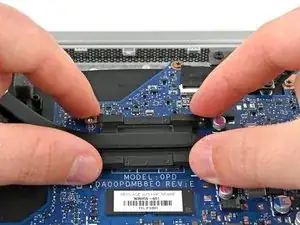

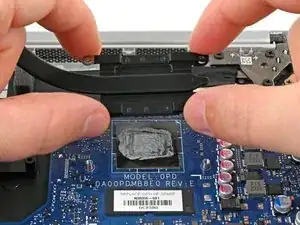

Поднимите радиатор от материнской платы, чтобы разъединить термопасту и снять его.

Если радиатор прикипел, аккуратно покачивайте его, пока он не освободится. Если он всё ещё не выходит, используйте плоский конец лопатки, чтобы аккуратно поддеть радиатор с процессора.

Не поддёргивайте процессор металлическими инструментами.

Чтобы заменить термопасту, следуйте этому руководству.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 3.8 мм, фиксирующий SSD.

Поднимите край SSD возле углубления под винт под небольшим углом.

Возьмите SSD за края и потяните его от разъёма, чтобы извлечь.

При сборке вставляйте SSD в разъём под небольшим углом, затем опустите его на место.

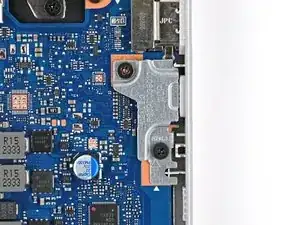

Используйте крестовую отвертку, чтобы выкрутить два винта, фиксирующие кронштейн USB‑C порта.

Один винт длиной 3.1 мм

Один винт длиной 4.3 мм

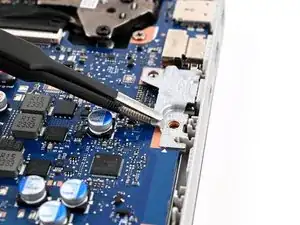

Используйте пинцет или пальцы, чтобы снять кронштейн с USB‑C порта и извлечь его.

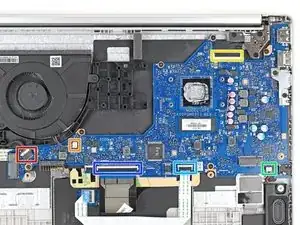

Следующие десять шагов показывают, как отключить каждый разъём на материнской плате. Для дополнительной помощи см. руководство по распознаванию и отключению кабельных разъёмов.

Разъём питания (DC‑in)

Вентилятор

Дисплей

Динамики

Тачпад

Клавиатура

Убедитесь, что все кабели и провода, подключённые к верхней части материнской платы, отключены перед подъёмом материнской платы. В зависимости от конфигурации вашего ноутбука количество разъёмов для отключения может отличаться.

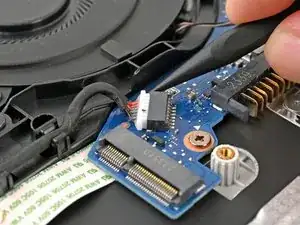

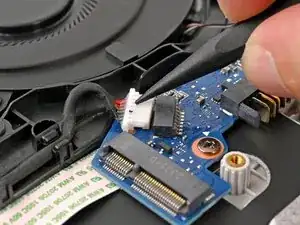

Используйте лопатку, чтобы "выгулять" кабель питания DC‑in из его разъёма на плате, нажимая поочерёдно на стороны белого разъёма.

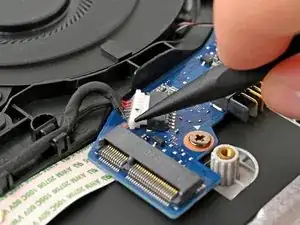

Когда кабель ослабнет, используйте лопатку, чтобы вытолкнуть кабель DC‑in из его разъёма на системной плате.

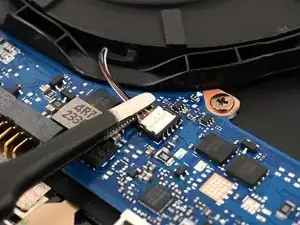

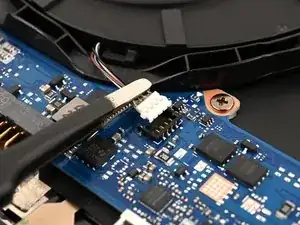

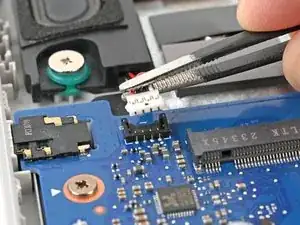

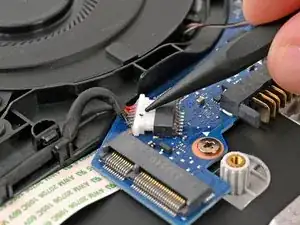

Вставьте одну лапку пинцета с тупым наконечником под кабель вентилятора как можно ближе к разъёму.

Равномерно захватите провода и поднимите кабель вверх, чтобы отключить вентилятор.

Чтобы снова подключить вентилятор к материнской плате, используйте пинцет, чтобы захватить все провода и совместить разъём с гнездом. Затем плоским концом лопатки или пальцем равномерно вдавите разъём в гнездо.

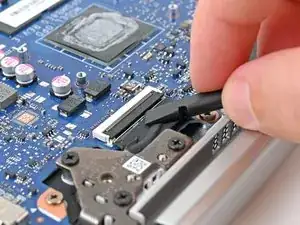

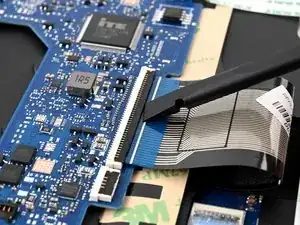

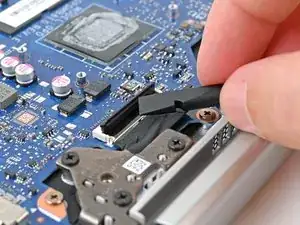

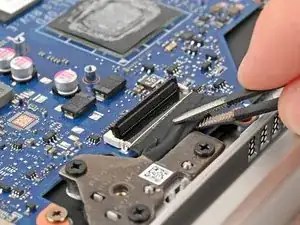

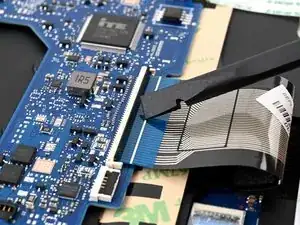

Используйте плоский конец лопатки, чтобы поднять вверх чёрную фиксирующую вкладку на ZIF‑разъёме USB‑платы.

Используйте пинцет или пальцы, чтобы захватить заклеенную чёрной лентой часть кабеля дисплея.

Оттяните ленточный кабель от разъёма, чтобы отключить его.

При повторном подключении убедитесь, что фиксирующая вкладка полностью открыта (вверх). Кабель должен входить с минимальным усилием. Если чувствуете сопротивление, проверьте, что вкладка полностью открыта и кабель выровнен, затем попробуйте снова.

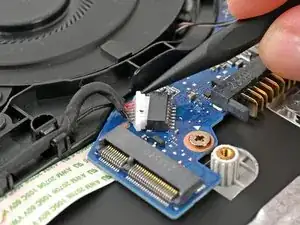

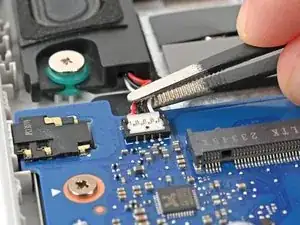

Вставьте одну лапку пинцета с тупым наконечником под кабель динамика как можно ближе к разъёму.

Равномерно захватите провода и поднимите кабель вверх, чтобы отключить динамик.

Чтобы снова подключить динамики к материнской плате, используйте пинцет, чтобы захватить все провода и совместить разъём с гнездом. Затем плоским концом лопатки равномерно вдавите разъём в гнездо.

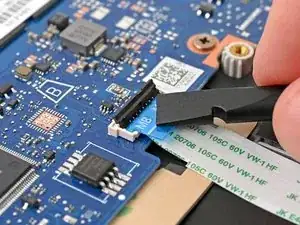

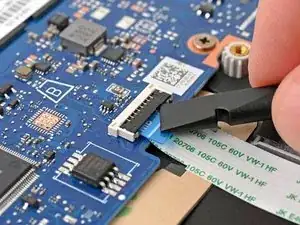

Используйте плоский конец лопатки, чтобы поднять вверх чёрную фиксирующую вкладку на ZIF‑разъёме тачпада.

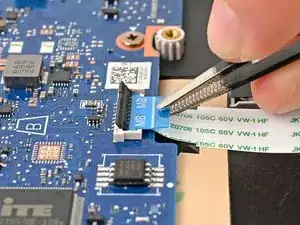

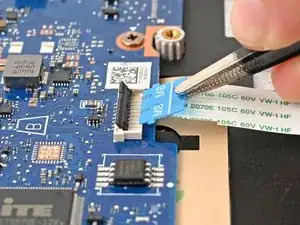

Используйте пинцет или пальцы, чтобы захватить синий язычок для вытягивания, помеченный «MB».

Оттяните ленточный кабель от его разъёма, чтобы отключить его.

При повторном подключении этого кабеля убедитесь, что фиксирующая язычок полностью открыт (вверх). Кабель должен входить с минимальным усилием. Если вы чувствуете сопротивление, проверьте, что фиксатор полностью открыт и кабель выровнен, затем попробуйте снова.

Используйте плоский конец лопатки, чтобы приподнять чёрный фиксирующий язычок на ZIF‑разъёме клавиатуры.

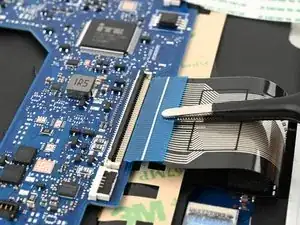

Используйте пинцет или пальцы, чтобы захватить синий язычок для вытягивания на верхней части ленточного кабеля дисплея.

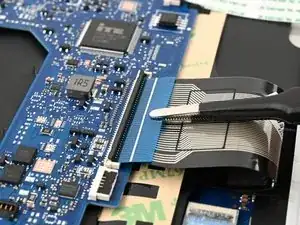

Оттяните ленточный кабель от его разъёма, чтобы отключить его.

При повторном подключении этого кабеля убедитесь, что фиксирующая язычок полностью открыт (вверх). Кабель должен входить с минимальным усилием. Если вы чувствуете сопротивление, проверьте, что фиксатор полностью открыт и кабель выровнен, затем попробуйте снова.

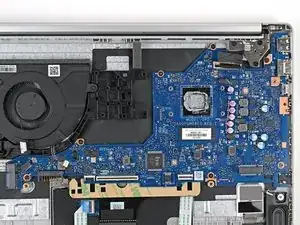

Используйте крестовую отвёртку, чтобы выкрутить семь винтов длиной 3.1 мм, фиксирующих материнскую плату.

Убедитесь, что все кабели отсоединены от верхней части материнской платы. В вашем ноутбуке может быть больше кабелей, чем перечислено здесь.

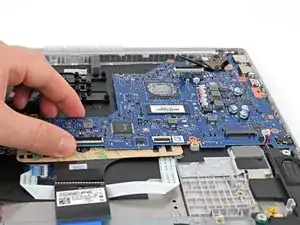

Поднимите левый край, чтобы извлечь материнскую плату из её посадочного места в раме.

Сдвиньте материнскую плату влево и выведите внешние порты из их пазов.

Кабель платы USB‑A всё ещё прикреплён к задней части платы, поэтому пока не пытайтесь полностью снять плату.

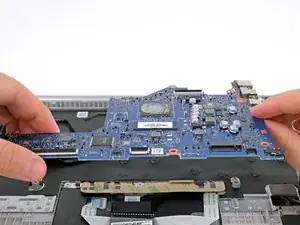

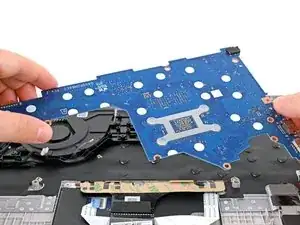

Переверните материнскую плату и аккуратно положите её на ноутбук, чтобы получить доступ к оставшемуся разъёму кабеля.

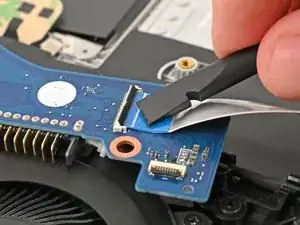

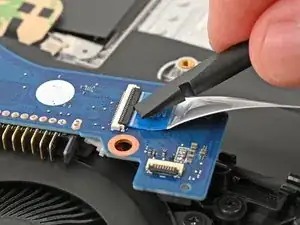

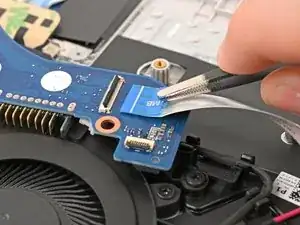

На обратной стороне материнской платы (теперь обращённой вверх) используйте плоский конец лопатки, чтобы поддеть чёрный фиксирующий язычок на ZIF‑разъёме платы USB на материнской плате.

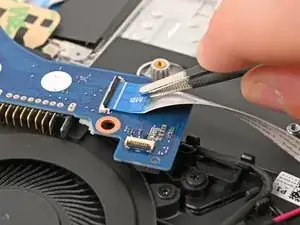

Используйте пинцет или пальцы, чтобы захватить синий язычок для вытягивания, помеченный «MB».

Оттяните ленточный кабель от его разъёма, чтобы отключить его.

При повторном подключении этого кабеля убедитесь, что фиксирующая язычок полностью открыт (вверх). Кабель должен входить с минимальным усилием. Если вы чувствуете сопротивление, проверьте, что фиксатор полностью открыт и кабель выровнен, затем попробуйте снова.

Убедитесь, что все кабели отсоединены с обеих сторон материнской платы. В вашем ноутбуке может быть больше кабелей, чем перечислено здесь.

Снимите материнскую плату.
