Замена дисплейного модуля HP 15‑fc0000 Series

Выключите ноутбук.

Отключите зарядное устройство и все прочие кабели от ноутбука.

Закройте ноутбук и переверните его так, чтобы резиновые ножки были сверху. Положите ноутбук на мягкую поверхность, чтобы не повредить верхнюю крышку.

Отверткой Phillips удалите четыре винта, крепящие нижнюю крышку.

Два винта длиной 6.8 мм — расположены возле задней части ноутбука.

Два винта длиной 4.8 мм — расположены возле передней части ноутбука.

Защелки, закреплённые на нижней крышке, ломкие. Будьте осторожны при их отсоединении.

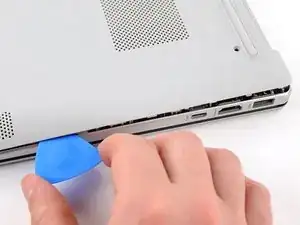

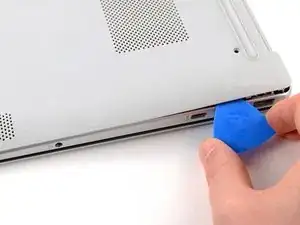

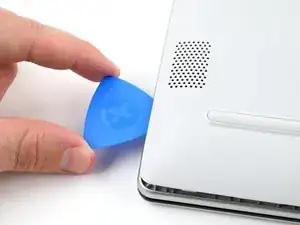

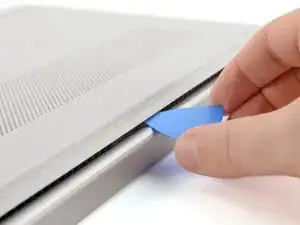

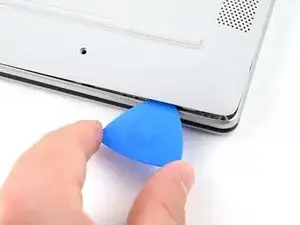

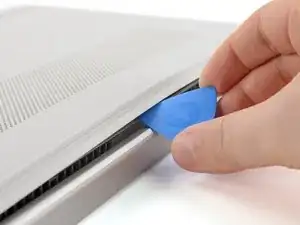

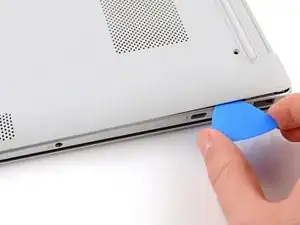

Вставьте медиатор для вскрытия под нижнюю крышку у задней части ноутбука.

Поверните медиатор, пока одна или несколько защёлок не освободятся.

Повторяйте эту процедуру вдоль заднего края, пока не освободите все защёлки.

Нижняя крышка хрупкая. Будьте осторожны при её изгибе.

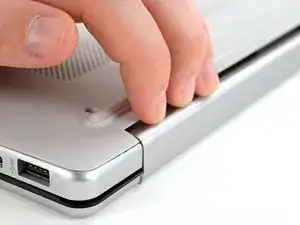

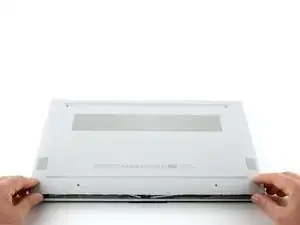

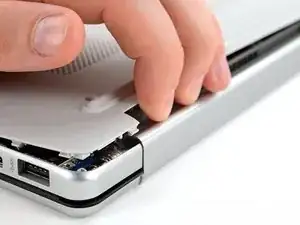

Поместите пальцы под часть нижней крышки, которую вы приподняли, рядом с углом.

Аккуратно приподнимите угол нижней крышки пальцами.

Вставьте медиатор под край нижней крышки рядом с приподнятым углом.

Подденьте защёлки задней крышки вдоль края.

Используя медиатор, повторите процедуру предыдущего шага, чтобы поддеть оставшиеся стороны нижней крышки.

Снимите нижнюю крышку.

Некоторые защёлки могут снова зацепиться при освобождении других сторон. Если крышка не снимается легко, используйте медиатор, чтобы освободить оставшиеся защёлки.

При сборке разместите нижнюю крышку на ноутбуке так, чтобы стороны крышки совмещались со сторонами ноутбука. Затем аккуратно надавите на стороны, пока не услышите щелчки защёлок. Если защёлки не защёлкиваются легко, отрегулируйте положение крышки и попробуйте снова.

Не прилагайте чрезмерного усилия к проводу, это может ухудшить качество звука ноутбука.

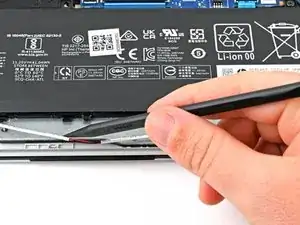

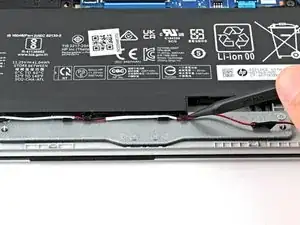

Используйте лопатку или пальцы, чтобы приподнять ленту, приклеивающую провода динамиков к металлическому кронштейну трекпада.

Старайтесь не складывать ленту, чтобы можно было использовать её повторно при сборке.

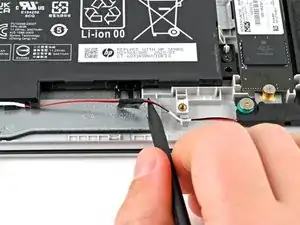

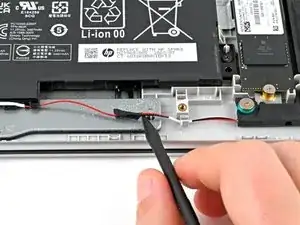

Используйте лопатку или пальцы, чтобы освободить провода динамиков из направляющих защёлок вдоль кромки аккумулятора.

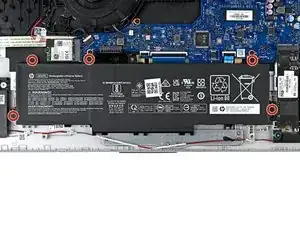

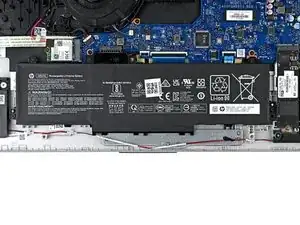

Отверткой Phillips удалите пять винтов длиной 4.3 мм, фиксирующих аккумулятор.

При сборке плотно прижмите разъём аккумулятора, чтобы обеспечить надежное соединение.

Не берите аккумулятор за концы — он гибкий. Хватайте аккумулятор примерно в дюйме от каждого конца, чтобы лучше поддерживать середину.

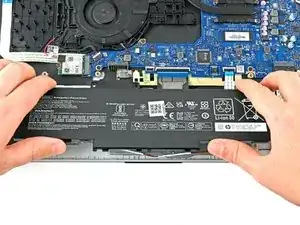

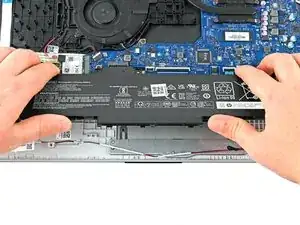

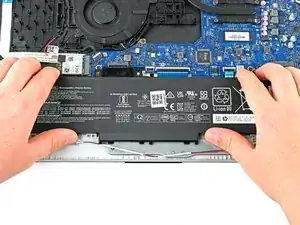

Возьмите аккумулятор двумя руками примерно в дюйме от каждого конца.

Поднимите переднюю часть аккумулятора (сторону, ближайшую к вам), пока аккумулятор не освободится с направляющих штифтов.

Потяните аккумулятор на себя, чтобы отсоединить его от разъёма.

Не продолжайте использовать повреждённый аккумулятор — это представляет опасность. При сомнении замените аккумулятор на новый.

При сборке вставляйте аккумулятор в разъём под небольшим углом вниз, затем прижмите его к рамке.

Правая петля находится слева, поскольку ноутбук перевёрнут

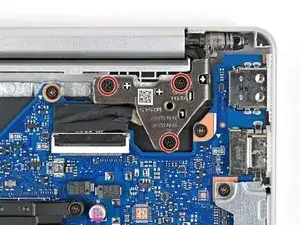

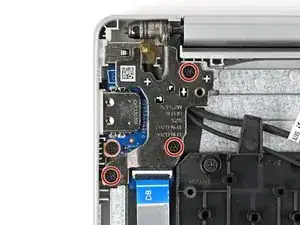

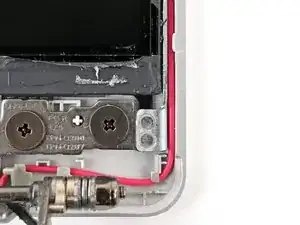

Отверткой Phillips удалите три винта длиной 5.6 мм, фиксирующие правую петлю.

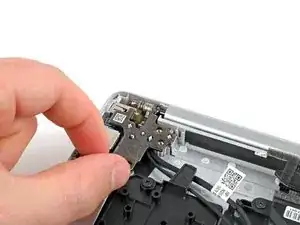

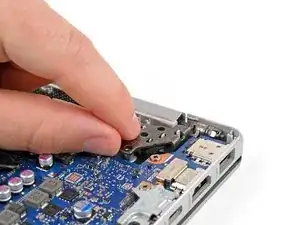

Поднимите левую петлю до 90° так, чтобы она была направлена вверх.

Левая петля находится справа, поскольку ноутбук перевёрнут

Отверткой Phillips удалите три винта длиной 5.6 мм, фиксирующие левую петлю.

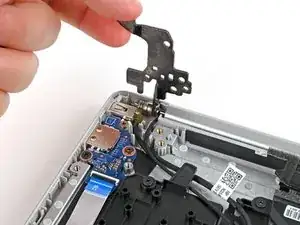

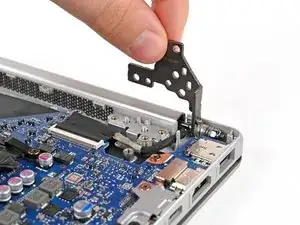

Поднимите левую петлю до 90° так, чтобы она была направлена вверх.

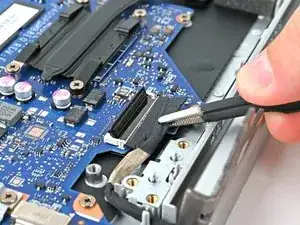

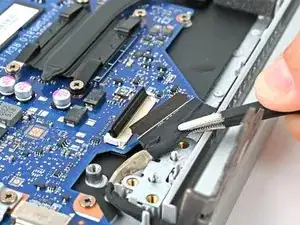

Используйте плоский конец лопатки, чтобы поддеть фиксатор на кабеле дисплея ZIF‑разъёма.

Захватите черную заклеенную часть кабеля дисплея пинцетом или пальцами.

Оттяните ленточный кабель от его разъема, чтобы отсоединить его.

При повторном подключении этого кабеля убедитесь, что фиксирующая защелка полностью открыта (вверх). Кабель должен войти с минимальным усилием. Если вы чувствуете сопротивление, проверьте, что защелка полностью открыта и кабель выровнен, затем попробуйте снова.

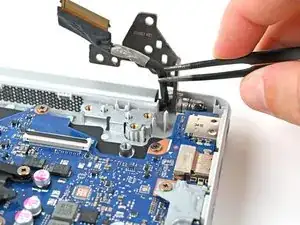

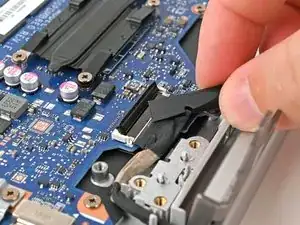

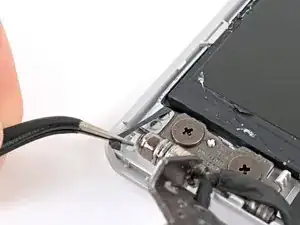

С помощью пинцета поднимите кабель дисплея и выведите его из канала прокладки.

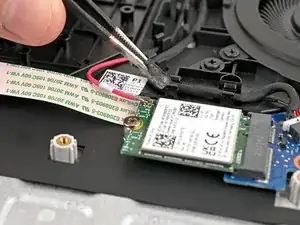

С помощью пинцета снимите пластиковую накладку с кабеля антенны беспроводной сети.

Положите пластиковую накладку липкой стороной вверх.

Сохраните клейкую поверхность на обратной стороне пластиковой накладки в чистоте, так как вы будете использовать её снова при сборке.

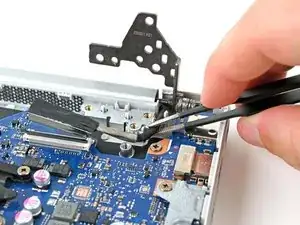

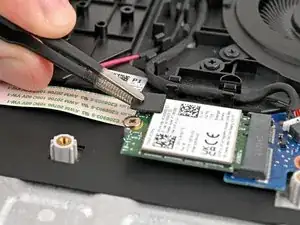

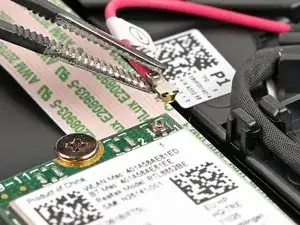

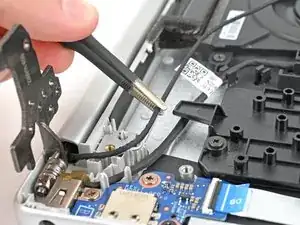

Поместите одну лапку пинцета под металлическую головку кабеля антенны. Лёгким усилием захватите головку.

На фотографируемом ноутбуке только один кабель антенны, но у вашего устройства их может быть два.

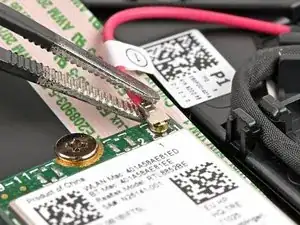

Поднимайте строго вверх, чтобы отсоединить антенну.

Важно поднимать разъем строго вверх. Если поднимать под углом, вы рискуете оторвать разъем от платы, расположенной под ним.

При сборке используйте пинцет, чтобы удерживать разъем над его гнездом, и осторожно надавите вниз пальцем или лопаткой — разъем должен «щёлкнуть» на место. Если возникают трудности, переставьте головку и попробуйте снова.

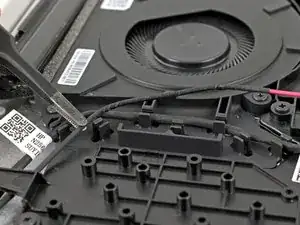

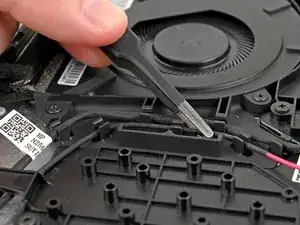

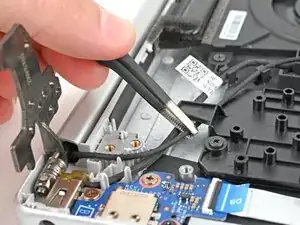

С помощью пинцета, лопатки или пальцев поднимите антенну беспроводной сети из фиксирующих направляющих рядом с вентилятором.

С помощью пинцета переместите антенну беспроводной сети из-под пластиковой планки, которая её прижимает.

Если кабель питания постоянного тока (DC‑in) находится поверх кабеля антенны, аккуратно вытяните антенну из-под кабеля DC‑in перед продолжением работы.

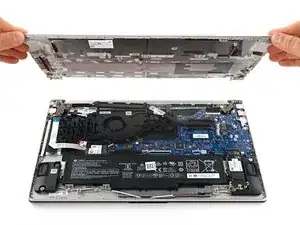

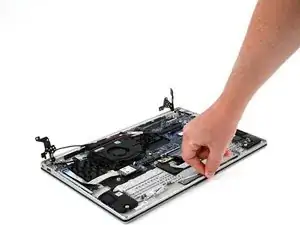

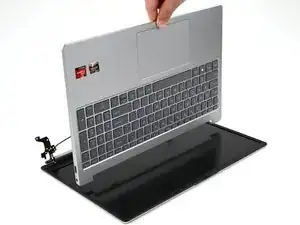

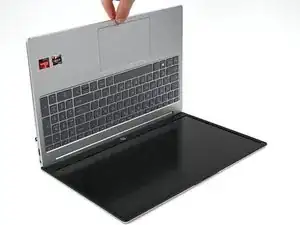

Поднимите рамку ноутбука так, чтобы она образовала угол 90º с блоком дисплея.

Сдвиньте рамку в сторону веб-камеры, пока она не выйдет из петель.

Убедитесь, что кабель дисплея и антенна беспроводной сети не мешают и выведены за пределы рамки.

Теперь у вас остался только блок дисплея для замены.

Рамка тонкая и может легко сломаться. Работайте медленно и не поднимайте рамку под резкими углами.

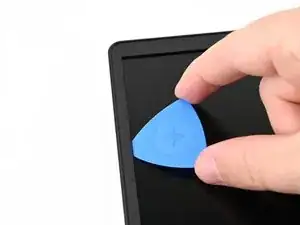

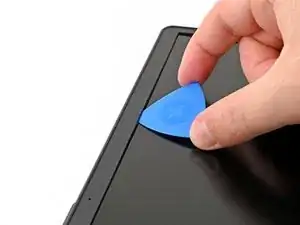

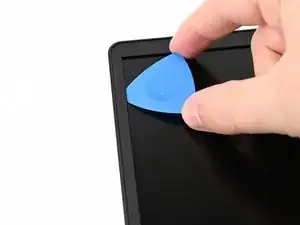

Вставьте инструмент для поддевания внутрь одной из более тонких сторон рамки дисплея, между рамкой и панелью дисплея.

Разрежьте клей, проводя инструментом вдоль рамки дисплея.

Инструмент должен скользить легко. Если это трудно, вы, возможно, отделяете проводящую ленту на панели дисплея. Извлеките инструмент и вставьте его в другом месте, стараясь вводить его под наименьшим углом.

Проводите инструментом вдоль периметра рамки, пока весь клей не будет отрезан.

Нижняя часть рамки дисплея (сторона с логотипом HP) шире. Вся её ширина закреплена клеем, поэтому инструмент нужно вставлять глубже.

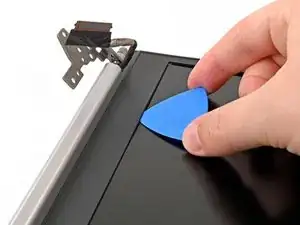

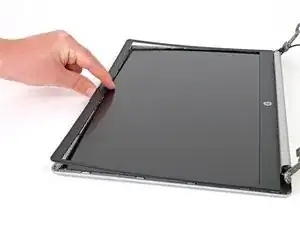

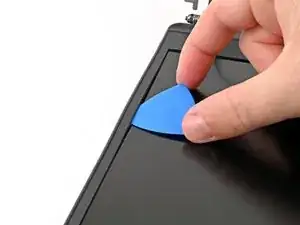

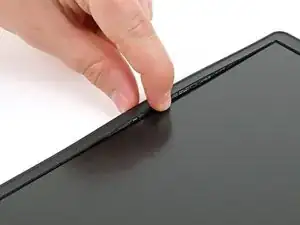

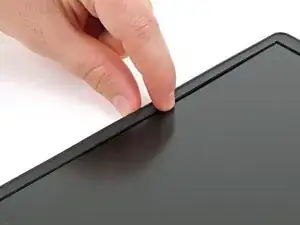

Освободите защёлки, удерживающие рамку дисплея, аккуратно приподнимая рамку, начиная с одной из более тонких сторон.

Рамка тонкая. Чтобы избежать её повреждения, если её трудно снять, используйте инструмент, чтобы разрезать любой клей, который мог снова сцепиться.

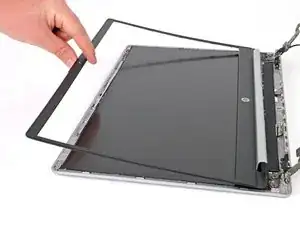

Поднимите рамку и сдвиньте её из-под петель, чтобы снять её.

Рамку можно установить обратно без нанесения нового клея. Однако если ваша новая рамка включает новый клей, используйте изопропиловый спирт (>90%) и безворсовую ткань, чтобы удалить остатки клея с панели дисплея.

Вы также можете нанести новый клей, например, ленту Tesa, для лучшего уплотнения.

Панель дисплея закреплена растягивающимся клеем-ленточным креплением, которое может порваться, если тянуть слишком быстро или под слишком высоким углом. Тщательно следуйте инструкциям и действуйте медленно, чтобы не повредить клей.

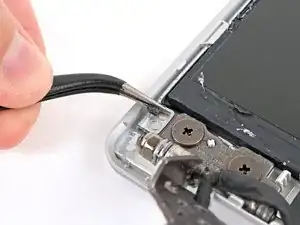

Возьмите потяжную ленту в нижнем левом углу экрана остроносым пинцетом и немного подтяните её, чтобы она поднялась над блоком дисплея.

Медленно тяните клей прямо назад под низким углом, пока весь клей не отделится.

Найдите потяжную ленту растягивающегося клея под нижним правым углом панели дисплея и повторите процедуру из предыдущего шага, чтобы удалить этот клей.

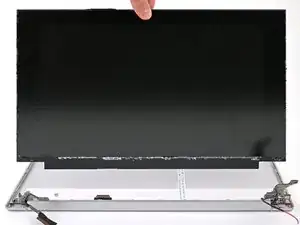

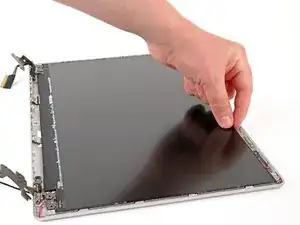

Поднимите панель дисплея за верхнюю часть панели (сторону, ближайшую к веб-камере).

Держите панель под углом 90º или подоприте её о что‑то прочное для следующего шага.

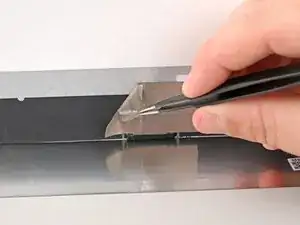

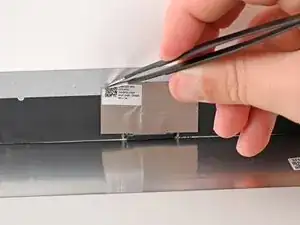

Пока панель дисплея удерживается или установлена под углом 90º, используйте пинцет, чтобы снять тканевую ленту, закрывающую разъём кабеля дисплея на задней стороне панели дисплея.

Сохраните эту ленту чистой, чтобы её можно было использовать повторно при сборке.

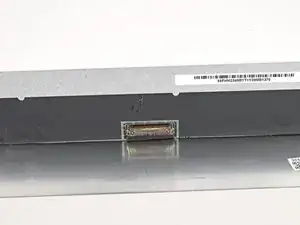

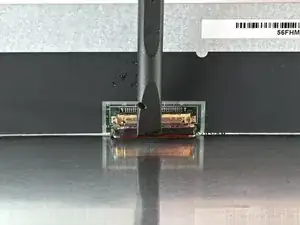

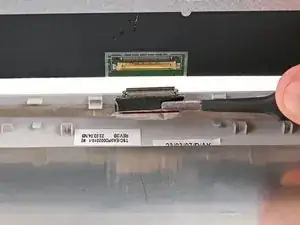

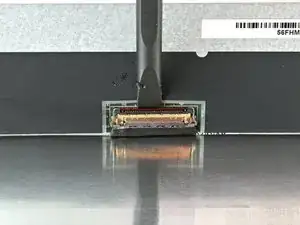

Используйте плоский конец лопатки, чтобы приподнять фиксирующую защёлку над разъёмом дисплея.

Используйте пинцет, чтобы захватить кабель дисплея и защёлку.

Держа кабель дисплея на месте, приподнимите панель дисплея, чтобы отсоединить её от кабеля дисплея.

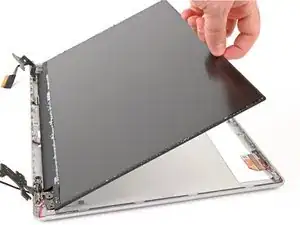

Снимите панель дисплея.
