Замена экрана SAMSUNG ATIV Book 9 Plus NP930X5J-S01US
В этом руководстве показано, как снять экран с Samsung ATIV Book 9 Plus.
Шаг 1
Удалите десять винтов Phillips #00 длиной 4,3 мм с нижней крышки ноутбука.
Шаг 2
Нажмите кнопку, чтобы освободить нижнюю крышку.
Шаг 3

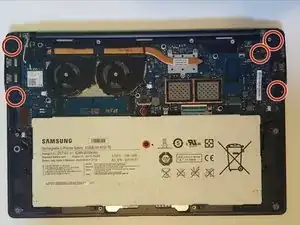

Удалите пять винтов Phillips #00 длиной 4,3 мм с аккумулятора.
Шаг 4

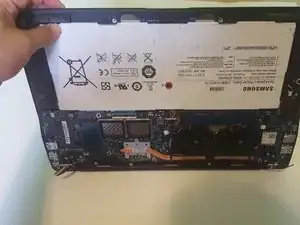

Поднимите аккумулятор обеими руками и извлеките его.
Шаг 5

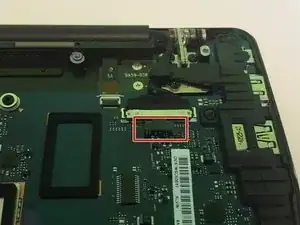

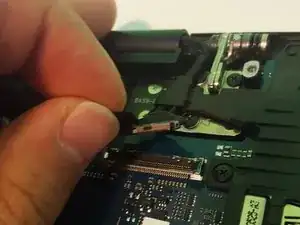

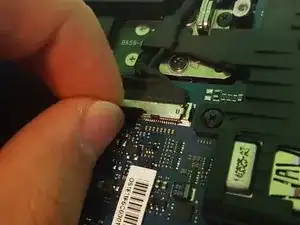

Отключите кабель дисплея от материнской платы.
Шаг 6

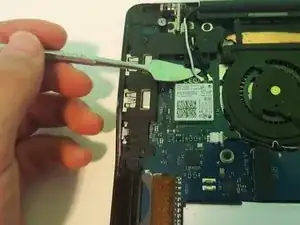

Отключите чёрный и белый антенные кабели от карты Wi‑Fi.
Шаг 7

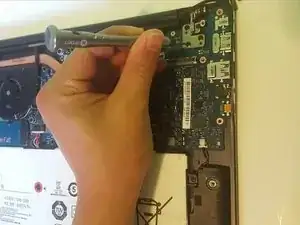

Удалите пять винтов Phillips #00 длиной 4 мм с креплений материнской платы.
Шаг 8
Удалите восемь серебристых винтов Phillips #00 длиной 4,2 мм из углов.
Шаг 9

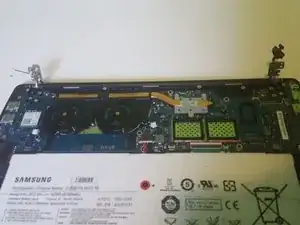

Подденьте металлические петли и отсоедините их от ноутбука.
Шаг 10
Положите экран лицевой стороной вниз и удерживайте сторону ноутбука с аккумулятором. Поднимательными движениями снимите заднюю панель и отложите её в сторону.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
