Замена вентилятора Samsung Galaxy Book Pro 15"

Перед началом работы полностью выключите ноутбук и отключите его от сети.

По верхнему и нижнему краю задней крышки расположены два вида резиновых ножек. Запоминайте их положение при снятии.

Вставьте приспособление для поддевания между резиновой ножкой и задней крышкой.

Подденьте приспособлением, чтобы освободить защёлки, фиксирующие ножку.

Снимите ножку.

Повторите эту процедуру для трёх оставшихся ножек.

При сборке вставляйте ножки в их правильные пазовые места. Неподходящие ножки не войдут на место корректно.

Отверткой Phillips отверните четыре винта длиной 4,5 мм, фиксирующие заднюю крышку.

Прикрепите присоску к задней крышке как можно ближе к центру нижнего края.

Резко и равномерно тяните присоску вверх, чтобы создать зазор между задней крышкой и рамой.

Вставьте инструмент для открывания в получившийся зазор.

Проведите инструментом вдоль нижнего края задней крышки, чтобы освободить пластиковые защёлки.

Повторите этот процесс для левого и правого краёв, но остановитесь до достижения верхнего края.

Верхний край задней крышки слегка приклеен к раме.

Оттяните верхнюю часть задней крышки от рамы, чтобы отделить клей и освободить оставшиеся защёлки.

Если трудно разделить клей, используйте iOpener, фен или тепловую пушку, чтобы его размягчить.

Снимите заднюю крышку.

При сборке выполните следующее:

Если вы используете оригинальную заднюю крышку Samsung, обязательно снимите все защитные плёнки с клеевых полос перед фиксацией защёлок верхнего края.

Если вы повторно используете свою заднюю крышку, вы можете применить заранее нарезанный клей, чтобы заново приклеить верхний край, если существующий клей больше не липкий.

Это хорошее место, чтобы включить ноутбук и проверить все функции до окончательной сборки. Обязательно полностью выключите ноутбук перед продолжением работы.

Вставьте лопатку между рамой и нижней частью разъёма кабеля батареи.

Подденьте и отсоедините разъём кабеля батареи.

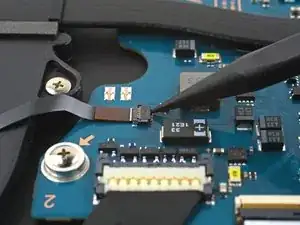

С помощью лопатки аккуратно подденьте фиксирующую лапку на ZIF-разъёме для кабеля вентилятора.

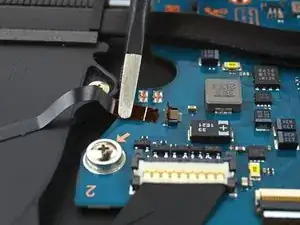

Отсоедините кабель вентилятора, выдвинув его из гнезда на материнской плате.

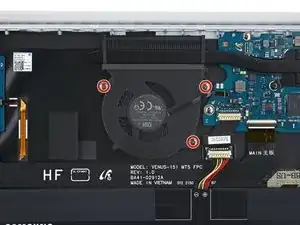

Отверткой Phillips отвинтите три винта длиной 3,5 мм, фиксирующие вентилятор.

Вентилятор слегка приклеен к раме.

Поднимите вентилятор от рамы, чтобы отделить клей.

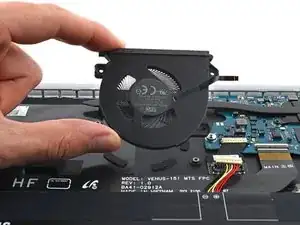

Снимите вентилятор.
