Замена датчика отпечатка пальца Samsung Galaxy Book Pro 15"

Перед началом выключите ноутбук и отключите его от сети.

Вдоль верхней и нижней кромки задней крышки находятся два вида резиновых ножек. Отслеживайте их расположение при снятии.

Вставьте медиатор для вскрытия между резиновой ножкой и задней крышкой.

Подденьте медиатором, чтобы освободить защёлки, фиксирующие ножку.

Снимите ножку.

Повторите эту процедуру для трёх оставшихся ножек.

При повторной сборке вставьте ножки в соответствующие посадочные места. Несоответствующие ножки не подойдут правильно.

Отверткой Phillips отвинтите четыре винта длиной 4,5 мм, фиксирующие заднюю крышку.

Прикрепите присоску к задней крышке как можно ближе к центру нижнего края.

Сильной ровной тягой потяните присоску вверх, чтобы создать зазор между задней крышкой и рамой.

Вставьте медиатор для вскрытия в образовавшийся зазор.

Проведите медиатором вдоль нижнего края задней крышки, чтобы освободить её пластиковые защёлки.

Повторите этот процесс для левого и правого краёв, но остановитесь до достижения верхнего края.

Верхний край задней крышки слегка приклеен к раме.

Оттяните верхнюю часть задней крышки от рамы, чтобы отделить клей и освободить оставшиеся защёлки.

Если трудно отделить клей, используйте iOpener, фен или термофен, чтобы его смягчить.

Снимите заднюю крышку.

При повторной сборке выполните следующее:

Если вы используете оригинальную запасную заднюю крышку Samsung, обязательно снимите все защитные ленты с клея на задней крышке перед фиксацией защёлок верхнего края.

Если вы повторно используете свою заднюю крышку, можно воспользоваться заранее вырезанным клеем для повторного приклеивания верхнего края, если существующий клей уже не липкий.

Это хорошее место, чтобы включить ноутбук и проверить все функции перед окончательной сборкой. Убедитесь, что вы полностью выключили ноутбук перед продолжением работы.

Вставьте лопаткой между рамой и нижней частью разъёма кабеля аккумулятора.

Подденьте и отсоедините разъём кабеля аккумулятора.

Используя лопаточку, подденьте и отсоедините разъём нижнего левого динамика от дочерней платы.

Осторожно подденьте лопаткой фиксирующую планку на ZIF-разъёме дочерней платы для межсоединительного кабеля.

Отсоедините межсоединительный кабель, сдвинув его из гнезда на дочерней плате.

Осторожно подденьте лопаткой фиксирующую планку на ZIF-разъёме для кабеля подсветки клавиатуры.

Отсоедините кабель подсветки клавиатуры, сдвинув его из гнезда на дочерней плате.

Используйте наконечник лопатки, чтобы поддеть и отсоединить два кабеля антены WLAN.

Подденьте под нижнюю часть металлической головки кабеля, а не под сам кабель.

При сборке эти разъёмы могут быть трудны для подключения. По одному размещайте каждый разъём над его гнездом и нажимайте плоским концом лопатки. Разъём должен защёлкнуться на месте.

С помощью лопатки подденьте и отщёлкните антенны из их посадочных мест на дочерней плате.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс-разъём датчика отпечатка пальца от дочерней платы.

Отверткой Phillips отвинтите четыре винта длиной 3,5 мм, фиксирующие дочернюю плату.

Пинцетом или пальцами снимите планку разъёмов дочерней платы.

Наклоните правый край дочерней платы вверх, чтобы освободить её от штырей в рамке.

Потяните дочернюю плату в направлении правого края ноутбука, чтобы отсоединить разъём для наушников и порт HDMI от их углублений в рамке.

Снимите дочернюю плату.

При сборке повторно вставляйте дочернюю плату под углом вниз, чтобы разъём для наушников и порт HDMI заняли свои углубления.

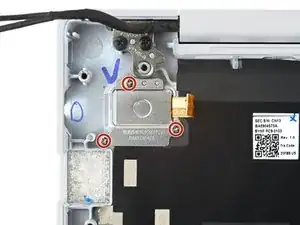

Используйте отвёртку Phillips #00, чтобы извлечь три винта длиной 2,4 мм, фиксирующие кронштейн датчика отпечатка пальца.

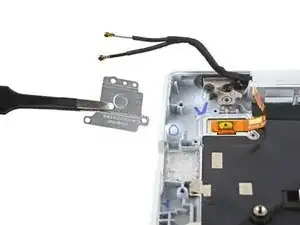

С помощью пинцета или пальцев снимите кронштейн датчика отпечатка пальца.

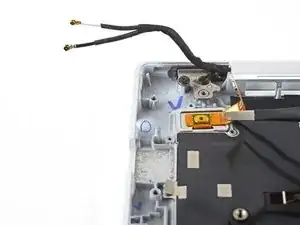

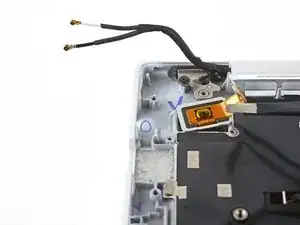

С помощью пинцета или пальцев приподнимите датчик отпечатка пальца из его углубления в рамке.

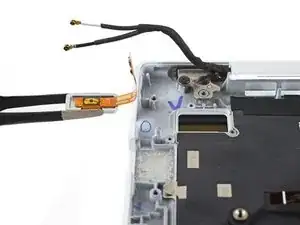

Снимите датчик отпечатка пальца.
