Замена материнской платы Lenovo Z70-80
В этом руководстве показан пошаговый процесс замены материнской платы в Lenovo Z70-80.
Шаг 1
Сожмите защёлки пальцами в стороны друг от друга, чтобы освободить аккумулятор.
Достаньте аккумулятор.
Шаг 2

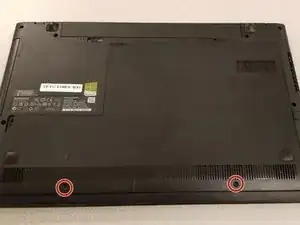

Выверните два винта Phillips #0 длиной 0 мм с нижней крышки.
Сдвиньте панель немного вниз, затем приподнимите и снимите её.
Шаг 3

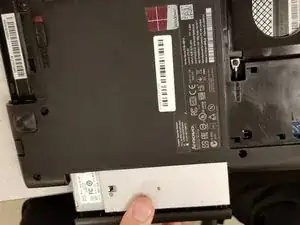

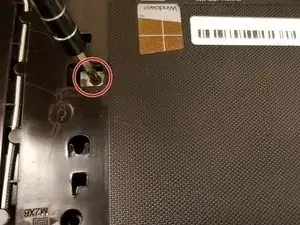

Выверните один винт Phillips #0 длиной 3 мм, крепящий оптический привод.

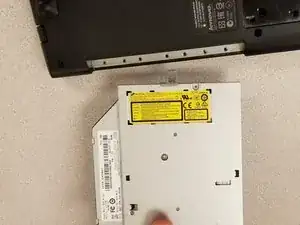

Вытащите оптический привод из бокового отсека.
Шаг 4

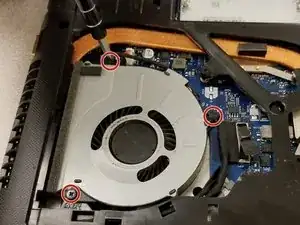

Выверните три винта Phillips #0 длиной 6 мм, крепящие вентилятор.

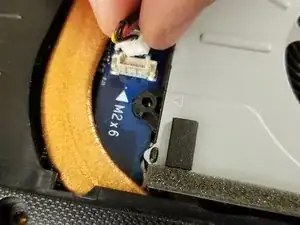

Отключите вентилятор от материнской платы, потянув штекер вверх.
Шаг 5

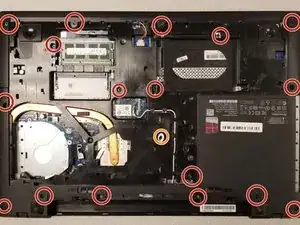

Удалите все 17 винтов Phillips #0 длиной 7 мм.
Один винт закрыт наклейкой. Снимите наклейку, чтобы получить доступ к винту.
Снимите заднюю крышку.
Шаг 6

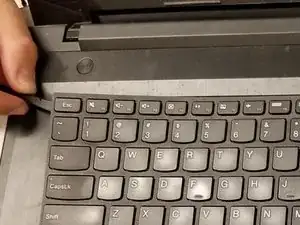

Подденьте края клавиатуры вверх с помощью лопатки.

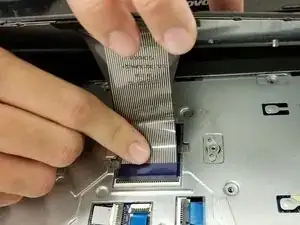

К нижней части клавиатуры подключён кабель с ZIF-разъёмом. Отверните маленькую чёрную защёлку на разъёме для безопасного отсоединения.
Выверните пять винтов Phillips #0 длиной 3 мм.
Шаг 7

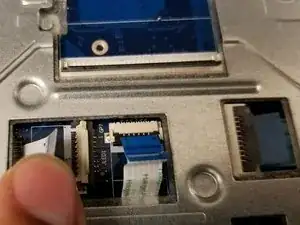

Отключите все ленточные кабели и соединители спереди и сзади ноутбука.

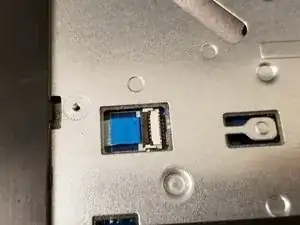

Не забудьте отпереть маленькие чёрные защёлки на ZIF-разъёмах перед отсоединением.
Шаг 8

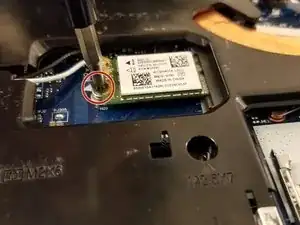

Выверните винт длиной 3 мм и осторожно вытяните кабели из держателей, фиксирующих их положение.
Шаг 9

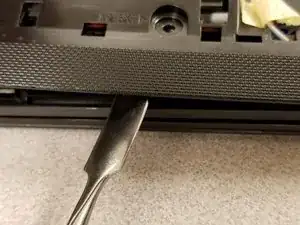

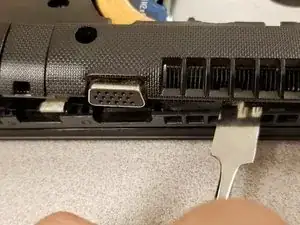

Используйте лопатку у кромок крышки корпуса, аккуратно подденьте и снимите крышку.
Шаг 10
Отключите два чёрных кабеля от материнской платы.
Выверните три винта Phillips #0 длиной 3 мм, крепящие материнскую плату.

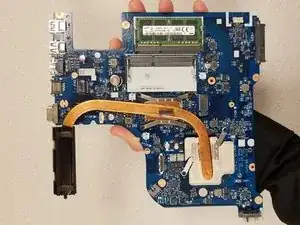

Снимите материнскую плату.
Поднимайте материнскую плату аккуратно за кромки.
Заключение
Для сборки устройства повторите эти шаги в обратном порядке.
Перевод руководства с ifixit.com
