Замена сенсорной панели (трекпада) Lenovo Y50-70
В этом руководстве Вы пройдёте необходимые инструкции по замене неработающего трекпада в ноутбуке Lenovo Y50-70 Touch. Эта конкретная операция не требует предварительных знаний о компьютерах и может быть выполнена новичком, имеющим только одну крестовую отвертку Phillips №1 и небольшой пластиковый лопаточный инструмент.
При выполнении этой замены убедитесь, что находитесь в статически нейтральной среде, чтобы не вызвать электрический разряд по компьютеру и не повредить устройство дополнительно.
Шаг 1

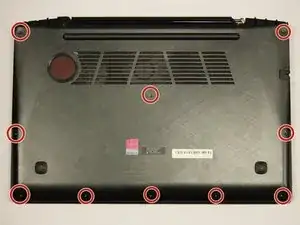

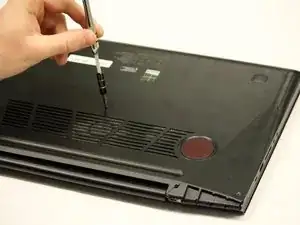

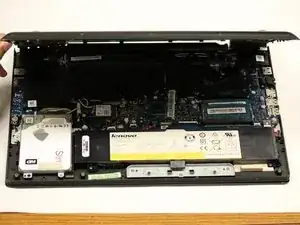

Используйте крестовую отвертку Phillips №1, чтобы отвинтить и вынуть десять винтов 6 мм на задней панели ноутбука.
Возьмитесь и снимите заднюю крышку.
Шаг 2

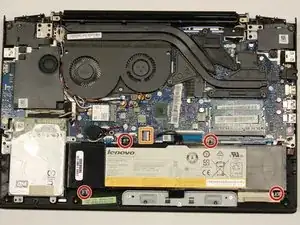

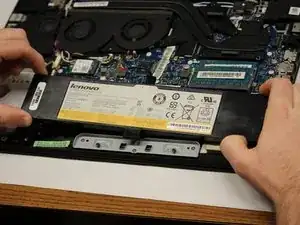

Используйте крестовую отвертку Phillips №1, чтобы отвинтить и вынуть четыре винта 6 мм, крепящие аккумулятор.

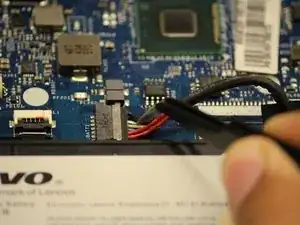

Возьмитесь за кабель аккумулятора и аккуратно отсоедините его от разъёма.
Извлеките аккумулятор из ноутбука.
Шаг 3

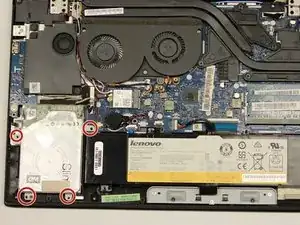

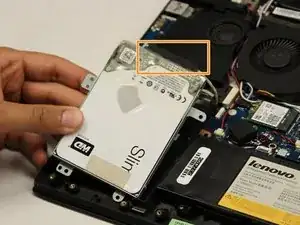

Используйте крестовую отвертку Phillips №1, чтобы отвинтить и вынуть четыре винта 6 мм, крепящие жёсткий диск.
Возьмитесь за отмеченный кабель, подключённый к жёсткому диску, и аккуратно потяните, чтобы отсоединить.
Извлеките жёсткий диск из ноутбука.
Шаг 4

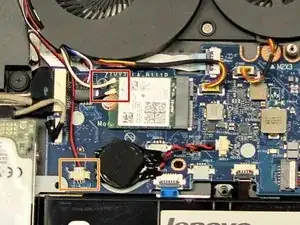

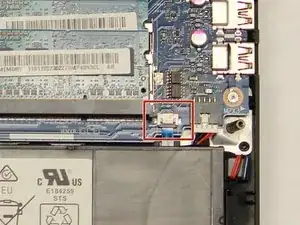

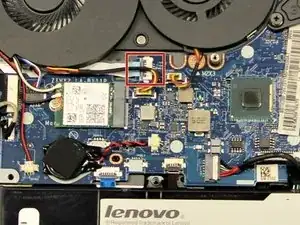

Возьмитесь за отмеченные кабели и вытяните их из разъёмов.
Шаг 5

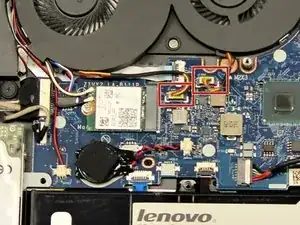

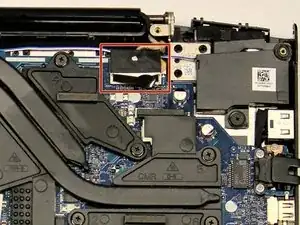

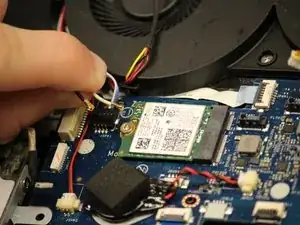

Возьмитесь за верхний набор отмеченных кабелей и потяните вверх, чтобы снять их.
Возьмитесь за нижний отмеченный кабель и вытяните его из разъёма.
Шаг 6
Возьмитесь за отмеченные кабели и потяните вверх, чтобы отсоединить.
Шаг 7

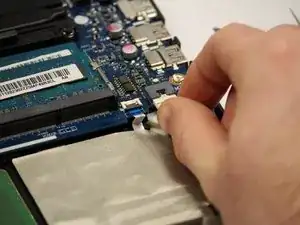

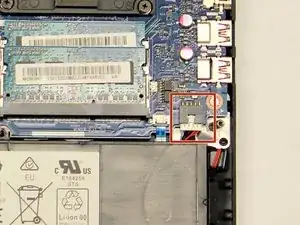

Возьмитесь за отмеченный кабель и вытяните его, чтобы отсоединить.
Шаг 8

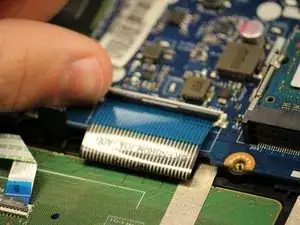

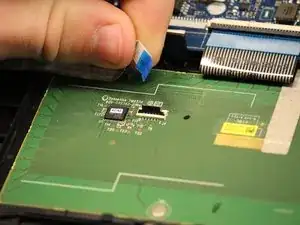

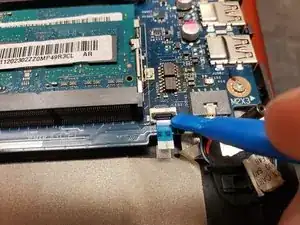

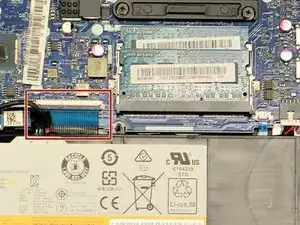

Возьмитесь за чёрную защёлку сверху кабеля и потяните вверх, чтобы отсоединить.
Шаг 9

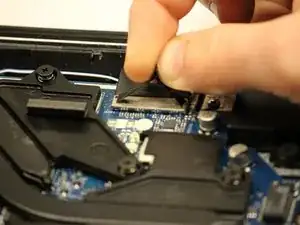

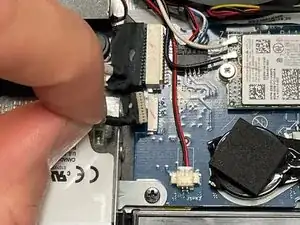

Поднимите чёрную защёлку сверху отмеченного кабеля.

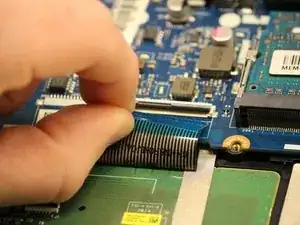

Возьмитесь за цветную вкладку на кабеле и потяните, чтобы снять кабель.

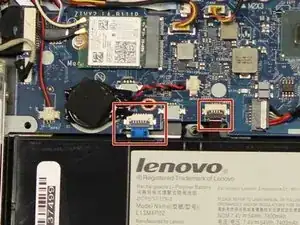

Шаг 10

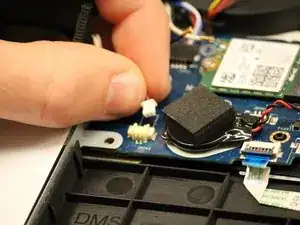

Поднимите чёрную защёлку сверху отмеченного кабеля.
Возьмитесь за цветную вкладку на кабеле и потяните, чтобы снять кабель.
Шаг 11

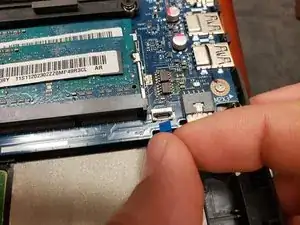

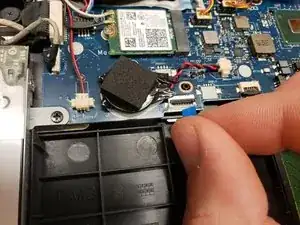

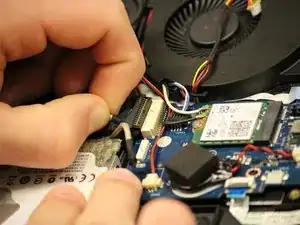

Поднимите чёрную защёлку сверху отмеченного кабеля.
Возьмитесь за цветную вкладку на кабеле и потяните, чтобы снять кабель.
Шаг 12
Поднимите чёрную защёлку сверху отмеченных кабелей.
Возьмитесь за цветные вкладки на кабелях и потяните, чтобы снять кабели.
Шаг 13

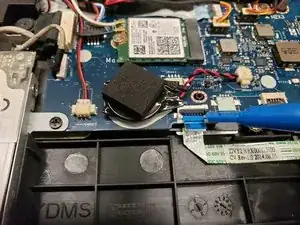

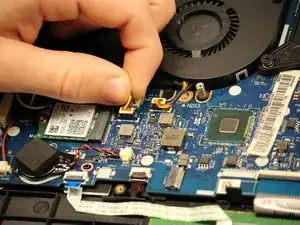

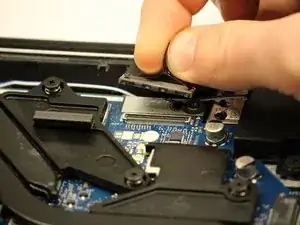

Осторожно снимите жёлтую ленту сверху кабеля.
Поднимите чёрную защёлку сверху отмеченного кабеля.
Возьмитесь за цветную вкладку на кабеле и потяните, чтобы снять кабель.
Шаг 14

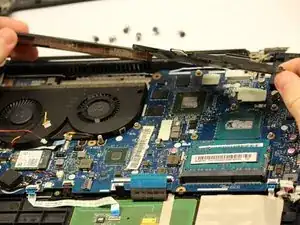

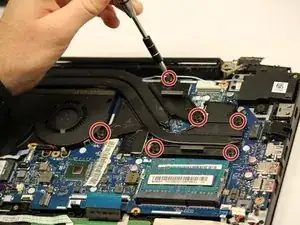

Используйте крестовую отвертку Phillips №1, чтобы отвинтить и вынуть шесть винтов 7 мм, крепящих радиатор (система охлаждения).
Возьмитесь и снимите радиатор с материнской платы.
Шаг 15

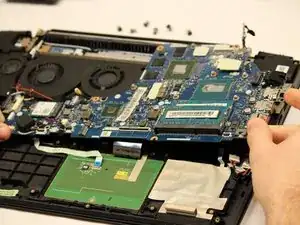

Используйте крестовую отвертку Phillips №1, чтобы отвинтить и вынуть четыре винта 6 мм, отмеченные красными кругами на материнской плате.
Возьмитесь и поднимите материнскую плату вверх и выньте её из ноутбука.
Шаг 16

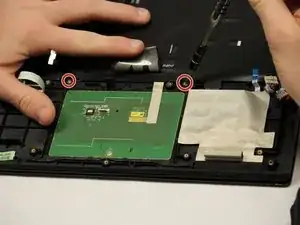

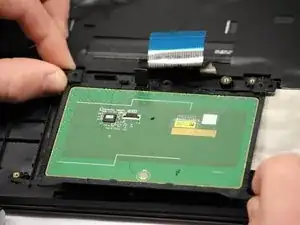

Используйте крестовую отвертку Phillips №1, чтобы отвинтить и вынуть два винта 6 мм в верхней части трекпада.

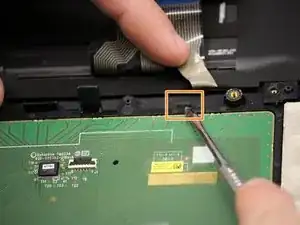

Нажмите на отмеченные защёлки в верхней части трекпада.
Затем, когда защёлки будут освобождены, поднимите трекпад и извлеките его из ноутбука.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
