Замена материнской платы Lenovo Y50-70 Touch
В этом руководстве читатель найдёт необходимые инструкции по замене неисправной материнской платы в ноутбуке Lenovo Y50-70 Touch. Эта конкретная процедура не требует предварительных знаний о компьютерах и может быть выполнена новичком с использованием только одной крестовой отвёртки Phillips #1 и небольшого пластикового инструмента для поддевания.
При выполнении этого ремонта убедитесь, что вы находитесь в среде без статического электричества, чтобы не допустить электрического разряда в компьютер и возможного дальнейшего повреждения устройства.
Шаг 1

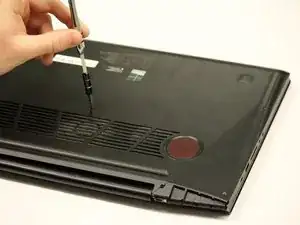

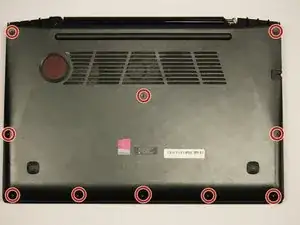

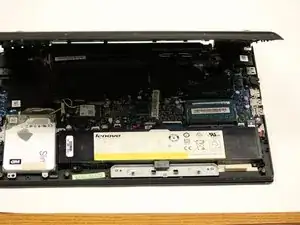

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить и удалить десять винтов 6 мм на задней панели ноутбука.

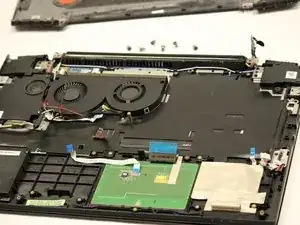

Возьмитесь и снимите заднюю крышку.
Шаг 2

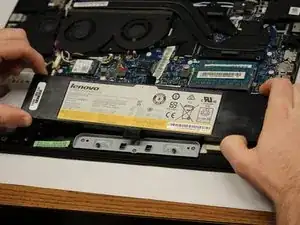

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить и удалить четыре винта 6 мм, закрепляющие аккумулятор.

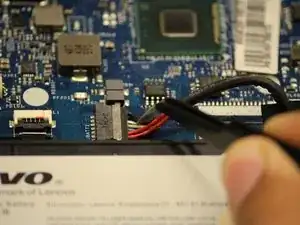

Возьмитесь за кабель аккумулятора и аккуратно вытащите его из разъёма.
Снимите аккумулятор.
Шаг 3

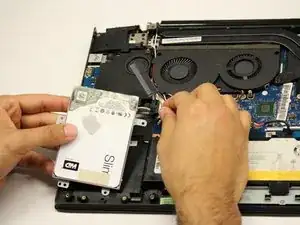

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить и удалить четыре винта 6 мм, закрепляющие жёсткий диск.

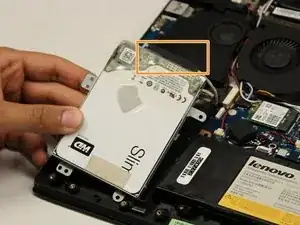

Возьмитесь за отмеченный кабель, подключённый к жёсткому диску, и аккуратно потяните, чтобы отключить.
Извлеките жёсткий диск из ноутбука.
Шаг 4

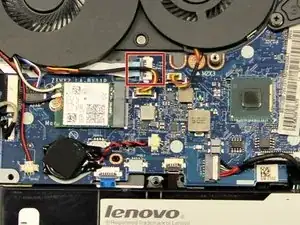

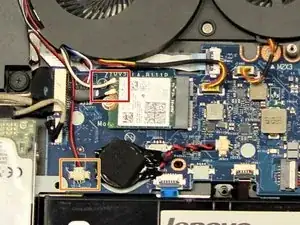

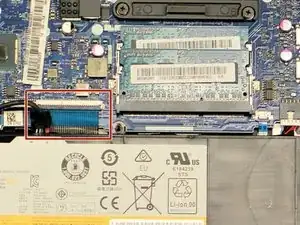

Возьмитесь за отмеченные кабели и вытащите их из разъёмов.
Шаг 5

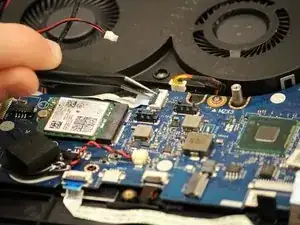

Возьмитесь за верхнюю группу отмеченных кабелей и потяните вверх, чтобы снять их.

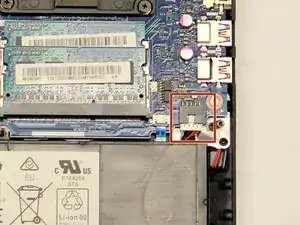

Возьмитесь за нижний отмеченный кабель и вытащите его из разъёма.
Шаг 6

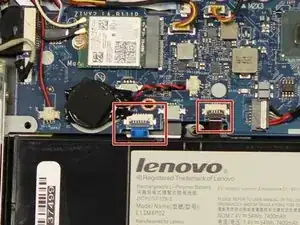

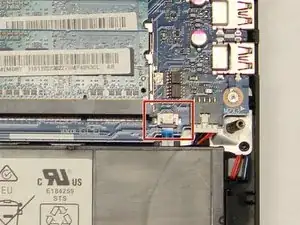

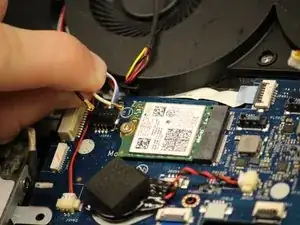

Возьмитесь за отмеченные кабели и потяните вверх, чтобы отключить.
Шаг 7

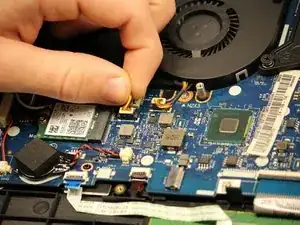

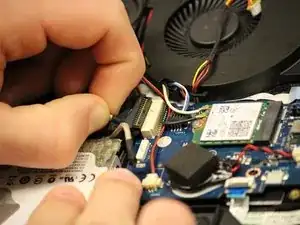

Возьмитесь за отмеченные кабели и вытащите их, чтобы отключить.
Шаг 8

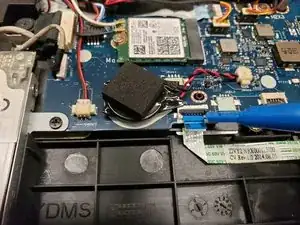

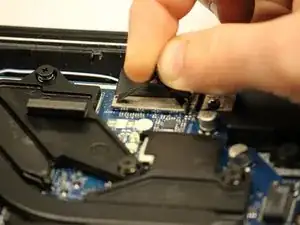

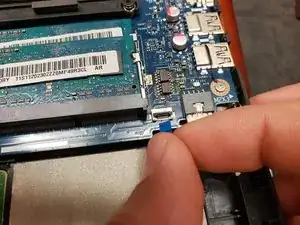

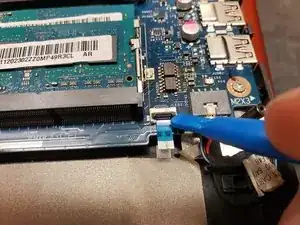

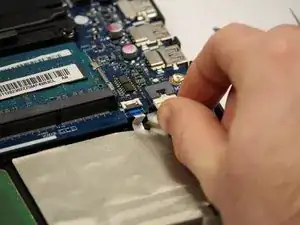

Возьмитесь за чёрную вкладку на верхней части кабеля и потяните вверх, чтобы отключить.
Шаг 9

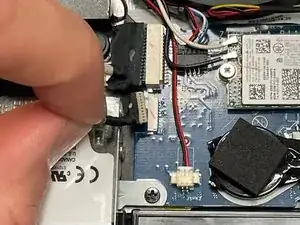

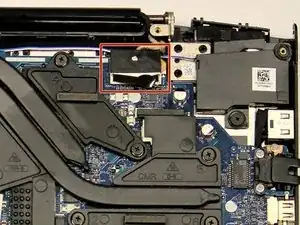

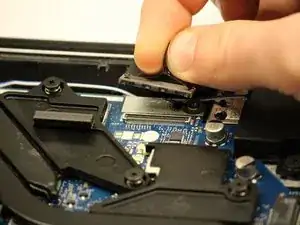

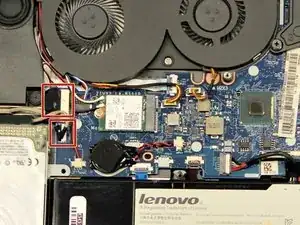

Поднимите чёрную вкладку на верхней части отмеченного кабеля.

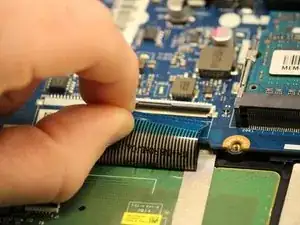

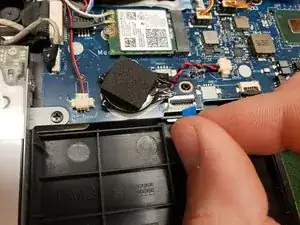

Возьмитесь за цветную вкладку на кабеле и потяните, чтобы вынуть кабель.
Шаг 10

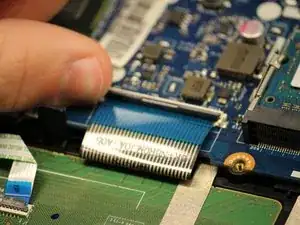

Поднимите чёрную вкладку на верхней части отмеченного кабеля.
Возьмитесь за цветную вкладку на кабеле и потяните, чтобы вынуть кабель.
Шаг 11
Поднимите чёрную вкладку на верхней части отмеченного кабеля.
Возьмитесь за цветную вкладку на кабеле и потяните, чтобы вынуть кабель.
Шаг 12
Поднимите чёрные вкладки на верхней части отмеченных кабелей.
Возьмитесь за цветные вкладки на кабелях и потяните, чтобы вынуть кабели.
Шаг 13

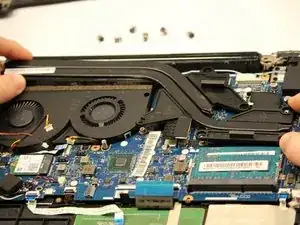

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить и удалить шесть винтов 7 мм радиатора (теплоотвода).
Возьмитесь и поднимите радиатор с материнской платы.
Шаг 14

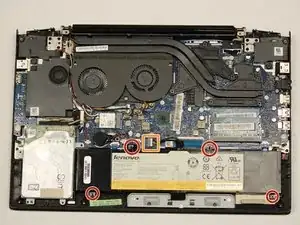

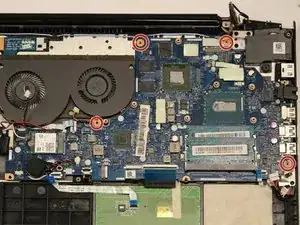

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить и удалить четыре винта 6 мм, отмеченные красными кружками на материнской плате.

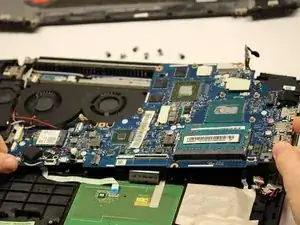

Возьмитесь и поднимите материнскую плату вверх и выньте её из ноутбука.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
