Замена сборки клавиатуры и тачпада Asus Chromebook Flip C302CA
Этот гид проведет вас шаг за шагом через процесс извлечения клавиатуры и тачпада для ASUS Chromebook. Каждый шаг содержит изображения и инструкции, чтобы предоставить вам визуальное руководство в процессе. Прежде чем начать, важно иметь необходимые инструменты и сохранить все данные перед изменением аппаратного обеспечения. После того как вы выполните все 11 шагов по разборке, вы можете следовать этим шагам в обратном порядке, чтобы собрать устройство заново.
Шаг 1

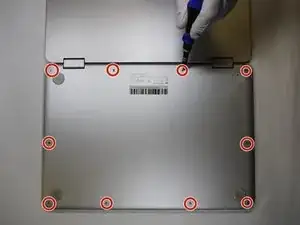

Удалите десять серебряных винтов по 5 мм на задней панели.
Снимите заднюю панель.
Шаг 2
Удалите черный провод, подключенный к звуковой плате.
Удалите белый провод, подключенный к звуковой плате.
Шаг 3

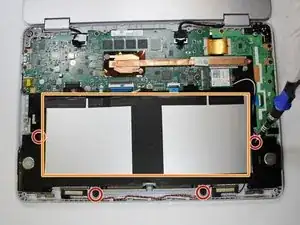

Удалите четыре черных винта по 2,54 мм, подключенных к батарее и динамикам.
Извлеките батарею из ноутбука.
Шаг 4

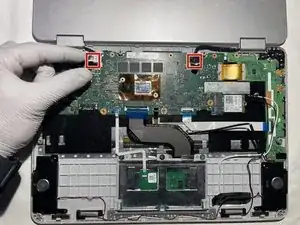

Удалите черные полоски, которые соединены с дисплеем.
Шаг 5

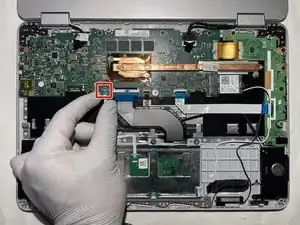

Откройте белые ворота, затем отключите синюю полоску.
Шаг 6

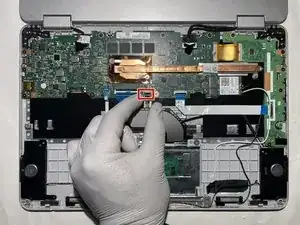

Откройте черные ворота и затем отключите синюю полоску.
Шаг 7
Откройте черные ворота, затем отключите коричневую полоску.
Шаг 8

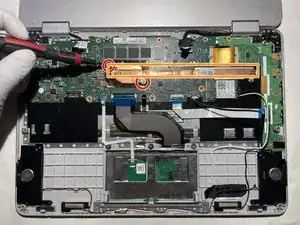

Удалите два серебряных винта, расположенных посередине материнской платы, удерживающих медный радиатор.
Извлеките радиатор из материнской платы.
Шаг 9

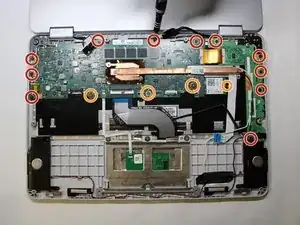

Удалите одиннадцать винтов по 2,5 мм с материнской платы/дочерней платы.
Удалите четыре серебряных винта по 1,3 мм с нижней стороны материнской/дочерней платы.
Извлеките материнскую и дочернюю платы.
Шаг 10
Удалите шесть черных винтов по 2,5 мм, удерживающих дисплей.
Шаг 11

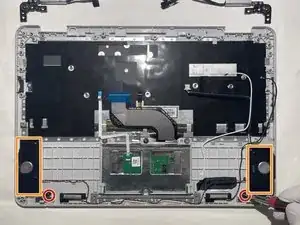

Удалите два винта по 2,5 мм, которые крепят динамики.
Извлеките динамики.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
