Замена основной и дочерней платы Asus Chromebook Flip C302CA
Часто ли ваш компьютер выключается? Не работает экран или звук? Появляется множество сообщений об ошибках или случайные сбои? Возможно, проблема не во всём устройстве, а в неисправности основной платы. Этот компонент обеспечивает корректное взаимодействие всех частей компьютера, поэтому при его повреждении могут возникать перечисленные симптомы. В этом руководстве рассказывается, как заменить основную и дочернюю плату на ASUS Chromebook Flip C302CA.
Шаг 1
При помощи отвертки Torx T5 удалите десять 5-мм винтов с задней панели.
Снимите резиновые заглушки в верхней части панели. Затем, используя крестовую отвертку №00, удалите два 1-мм винта под ними.
Поднимите заднюю панель.
Шаг 2

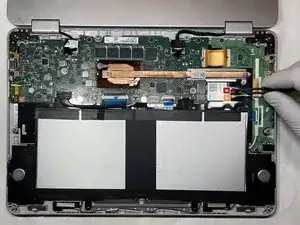

Пинцетом аккуратно отсоедините чёрный провод, подключённый к аудиоплате.
Повторите эту операцию для белого провода.
Шаг 3

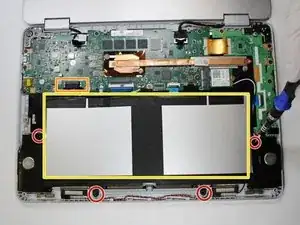

Удалите четыре 2,5-мм винта, фиксирующих аккумулятор.
Отключите разъём от основной платы, потянув его прямо вверх.
Аккуратно поднимите аккумулятор из корпуса ноутбука.
Шаг 4

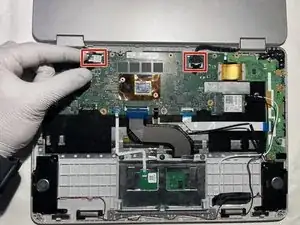

Удалите выделенные полоски, подключённые к верхней части дисплея.
Шаг 5

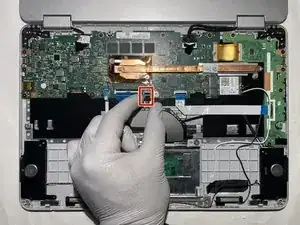

Аккуратно поднимите белую выделенную вкладку, как показано на изображении. Затем отсоедините синий разъём, потянув его от основной платы.
Шаг 6

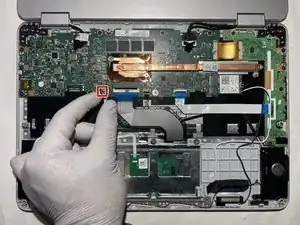

Аккуратно поднимите чёрную выделенную вкладку, как показано на фото. Затем повторите ту же процедуру, что указана выше.
Шаг 7

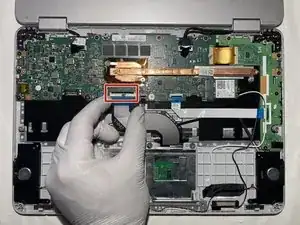

Снова поднимите белую выделенную вкладку на изображении. Затем потяните коричневый разъём в сторону, чтобы отключить его от основной платы.
Шаг 8

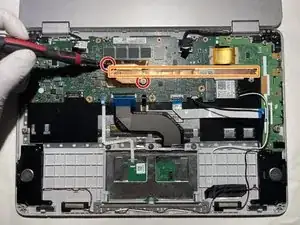

Крестовой отверткой №00 удалите два выделенных 1-мм винта, крепящих радиатор (выделен оранжевым) к основной плате.
Затем снимите радиатор с основной платы.
Шаг 9
Крестовой отверткой №00 удалите одиннадцать 2,5-мм винтов, фиксирующих основную плату.
Тем же инструментом удалите четыре 1,3-мм винта в нижней части основной и дочерней платы.
Замените основную и дочернюю плату.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
