Замена материнской платы Acer Aspire Switch 10 SW5-012-18MY
Если ваш Acer Aspire Switch 10 не включается, материнская плата могла быть повреждена. Материнская плата может выйти из строя из-за электрических ударов, получить повреждения при падении или перегреться из‑за плохой вентиляции. Материнская плата — центральная коммуникационная магистраль компьютера, через которую подключаются все компоненты и внешние периферийные устройства. Перед использованием этого руководства убедитесь, что устройство заряжено. Если оно заряжено и по‑прежнему не работает, выполните шаги руководства. Перед началом работы убедитесь, что устройство выключено и не подключено к внешним источникам питания.
Шаг 1

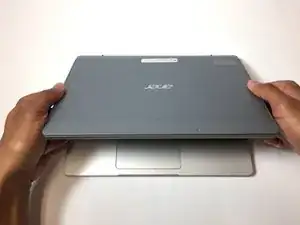

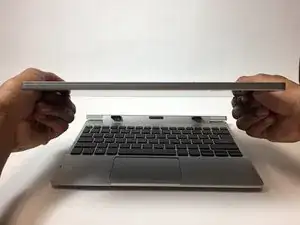

Отсоедините планшет от клавиатуры.
Клавиатура не потребуется для выполнения этого руководства.
Шаг 2

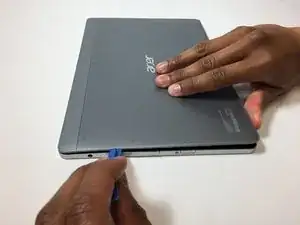

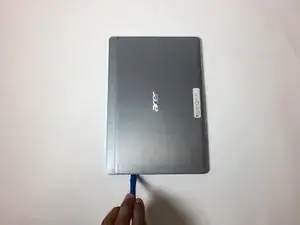

Используйте лопаточку для поддевания, чтобы открыть заднюю крышку. Лопаточка должна проходить под крышкой, если разместить её над кнопкой питания.
Поднимите эту сторону задней крышки, когда лопаточка окажется внутри устройства.

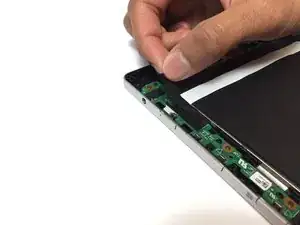

Используйте лопаточку и руки, постепенно проходя по краям крышки.
Шаг 3

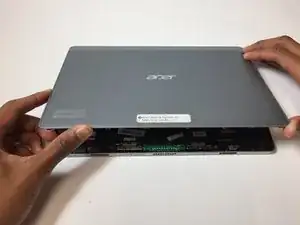

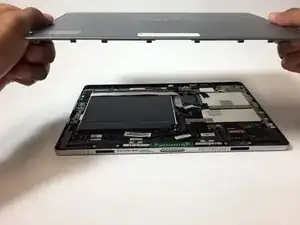

Снимите заднюю крышку устройства руками.
Потребуется некоторое усилие, чтобы сорвать заднюю крышку.
Шаг 4

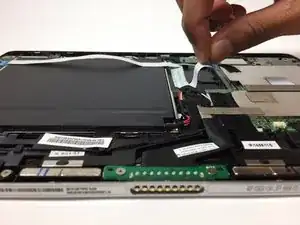

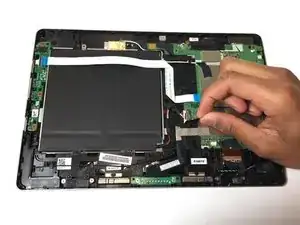

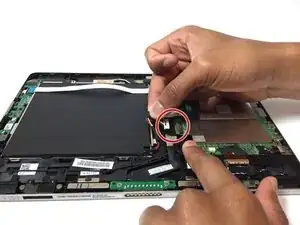

Снимите кусок тонкой черной ленты, прикреплённой к плате рядом с кнопкой питания.
Шаг 5

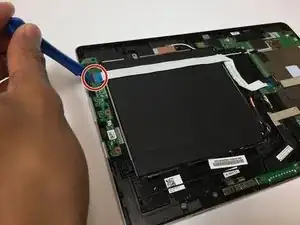

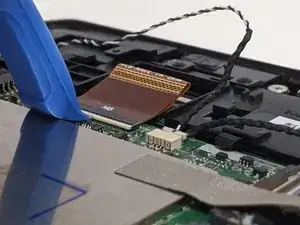

Используя лопаточку, поднимите ZIF‑коннектор, удерживающий ленточный кабель на плате.
Вытащите ленточный кабель из платы. На этом кабеле должна быть надпись «Audio».
Шаг 6

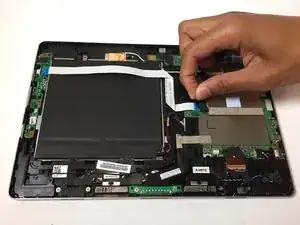

Снимите кусок тонкой черной ленты, прикреплённой к плате с другой стороны аккумулятора.
Используйте лопаточку, чтобы поднять чёрный ZIF‑коннектор, удерживающий ленточный кабель.
Вытащите ленточный кабель из платы.
Шаг 7
Частично оторвите кусок черной ленты, удерживающей разъёмные провода батареи на месте.
Потяните за разъёмный штекер батареи, чтобы отключить его от платы.
Шаг 8

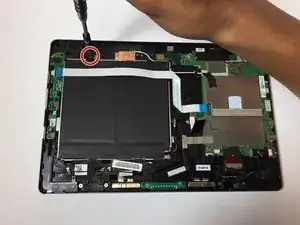

Отверткой Phillips #000 отвинтите винт 3 мм, удерживающий батарею на месте.
Шаг 9

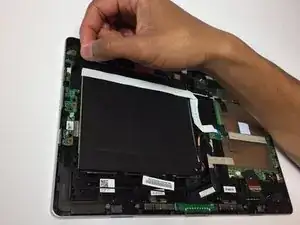

Аккуратно отсоедините ленточный кабель от батареи.
Шаг 10

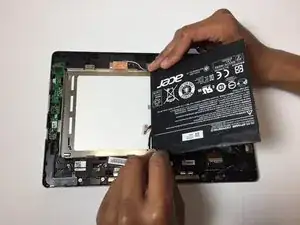

Осторожно извлеките батарею из устройства, приподнимая её вверх.
Шаг 11

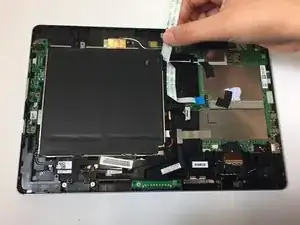

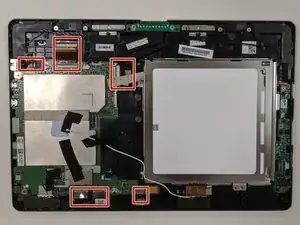

Теперь, когда батарея удалена, пора отключить оставшиеся ленточные кабели и разъёмы (обозначены красным) от материнской платы.
Шаг 12

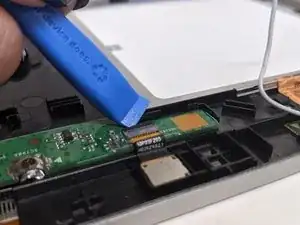

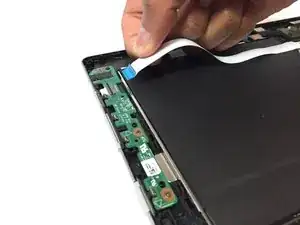

Отсоедините ленточный кабель материнской платы и подденьте лопаточкой фиксатор кабеля.
Поднимите фиксатор кабеля вверх.
Шаг 13

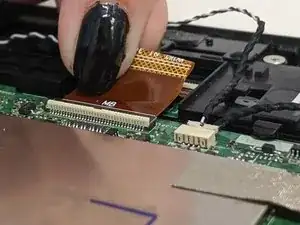

Сожмите ленточный кабель и медленно извлеките его из разъёма.
Шаг 14

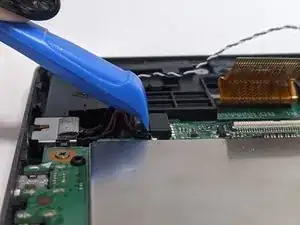

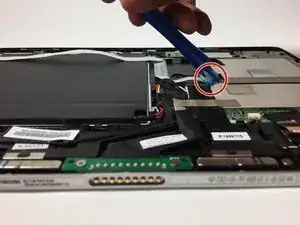

Снимите кабель зарядного порта с материнской платы с помощью лопаточки. Удаляйте их так же, как и другие кабели.
Шаг 15

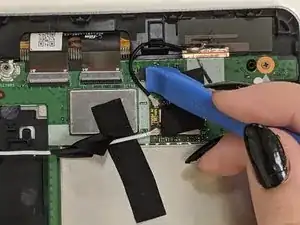

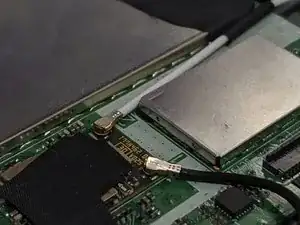

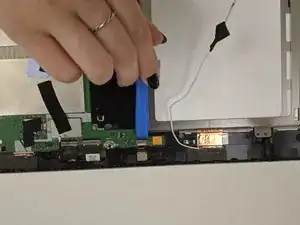

Отсоедините антенные кабели Wi‑Fi.
Подденьте лопаточкой кабели и выведите их из разъёмов.
Шаг 16

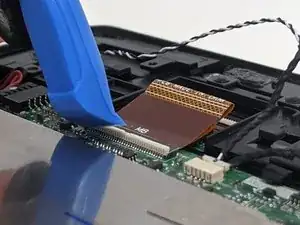

Отсоедините ленточный кабель веб‑камеры.
Подденьте лопаточкой фиксатор порта и откиньте его вверх.
Если возможно, снимите веб‑камеру и отложите её в безопасное место.
Шаг 17

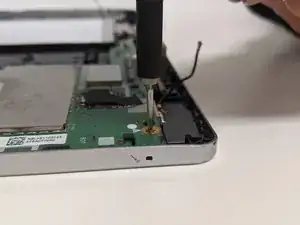

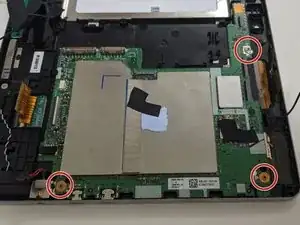

Отверткой Phillips #000 отвинтите три винта 3 мм, окружённые красным, на материнской плате.
Шаг 18

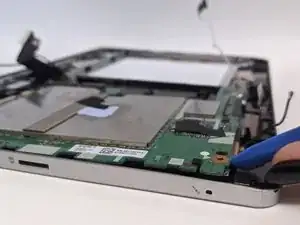

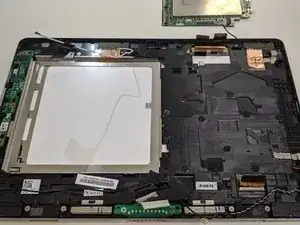

После удаления всех винтов и ленточных кабелей материнскую плату можно извлечь из поддона.
Подденьте лопаточкой плату снизу.
Поднимите и извлеките её.
Шаг 19
Вы извлекли материнскую плату из ноутбука.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
