Замена материнской платы Acer Aspire Switch 10 SW5-011-18R3
Если вы исчерпали все варианты, пытаясь заставить устройство удерживать заряд или включаться, причиной может быть материнская плата. Используйте это руководство для ее удаления и замены.
Шаг 1

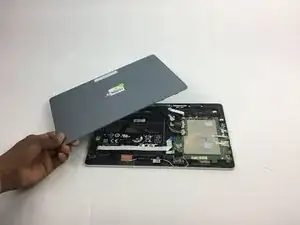

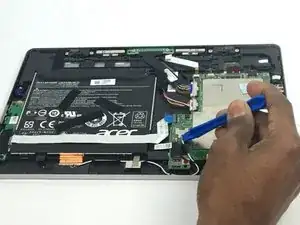

Вставьте пластиковый инструмент для открытия в щель между кнопкой громкости и корпусом, чтобы создать зазор.
Проведите пластиковым инструментом вдоль этой щели, чтобы разъединить заднюю панель планшета.
Шаг 2

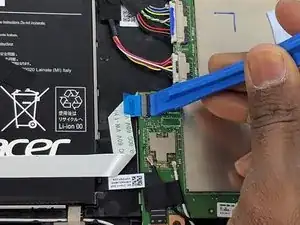

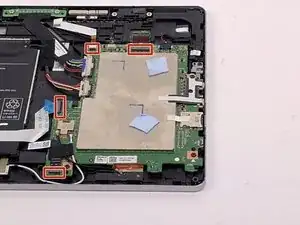

Необходимо удалить четыре разъема с нулевым усилием вставки.
Используйте пластиковый инструмент для открытия, чтобы поднять черные зажимы, которые фиксируют шлейфы к материнской плате.

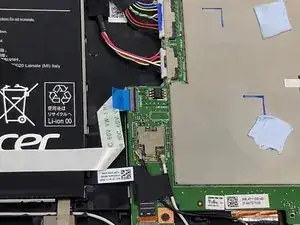

После поднятия зажимов шлейфы можно безопасно удалить.
Шаг 3

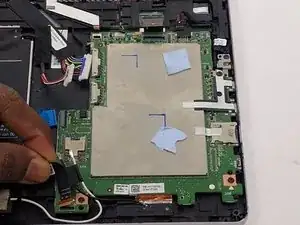

Используйте пластиковый инструмент для открытия, чтобы приподнять и снять антенны с материнской платы.
Разъемы деликатные, поэтому будьте осторожны при их снятии.
Шаг 4

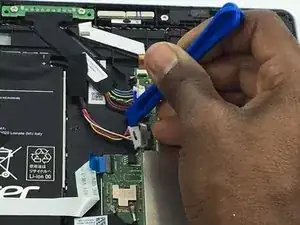

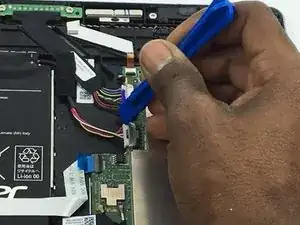

Чтобы удалить четыре разъема пакета кабелей, надавите на края разъема, чтобы ослабить его.
Оттяните кабель от разъема.
Шаг 5

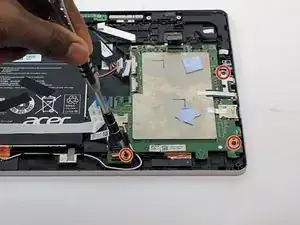

Используйте отвертку с битой Phillips PH000, чтобы удалить три винта длиной 4 мм.

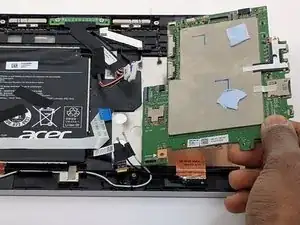

Удалите материнскую плату из планшета.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
