Замена разъёмов док-станции Acer Aspire Switch 10 SW5-012-18MY
Если планшет и клавиатура вашего устройства не соединяются должным образом, возможно, потребуется заменить разъёмы док-станции. Перед попыткой замены разъёмов док-станции посетите страницу устранения неполадок, выполните указанные в разделе Клавиатура не фиксируется должным образом указания и попробуйте все рекомендованные действия. Если вы выполнили все инструкции на странице устранения неполадок и по-прежнему наблюдаете прерывистую или отсутствующую связь между планшетом и клавиатурой, следуйте этому руководству для замены разъёмов док-станции на вашем устройстве.
Шаг 1

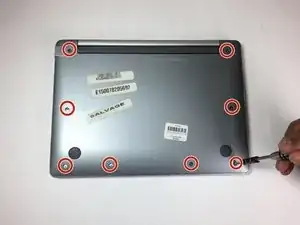

Отверткой удалите 8 винтов 5,25 мм на задней крышке.

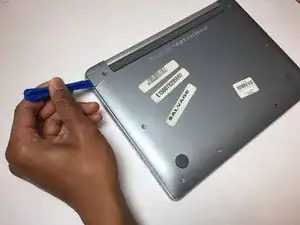

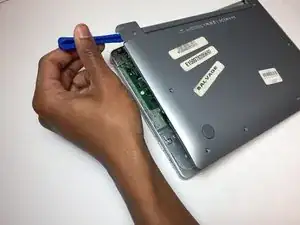

Вставьте инструмент для вскрытия в порт USB.
Осторожно снимите заднюю крышку с помощью инструмента для вскрытия.
Шаг 2

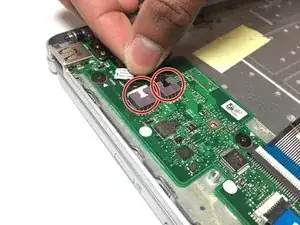

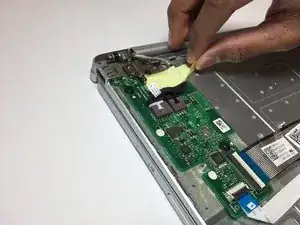

Снимите жёлтую ленту с кабелей платы.

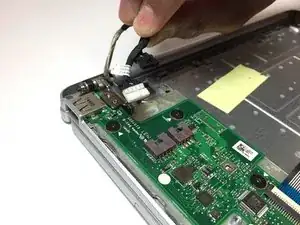

Осторожно отсоедините два кабеля платы от их разъёмов, потянув за них.
Шаг 3

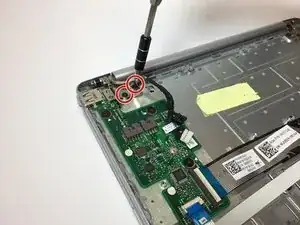

Удалите 2 винта 4,25 мм на левой монтажной проушине, фиксирующие док-станцию.
Шаг 4

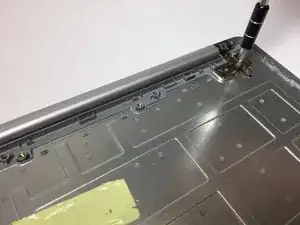

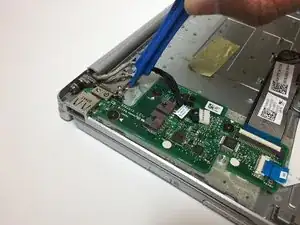

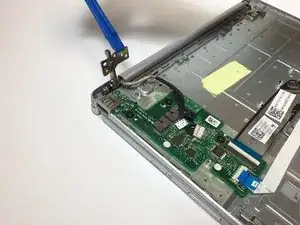

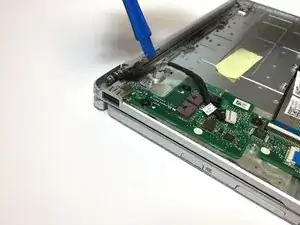

Подденьте металлическую защёлку слева с помощью инструмента для вскрытия.
Для этого шага может быть удобнее использовать пальцы, хотя можно применить и инструмент для вскрытия.
Шаг 5

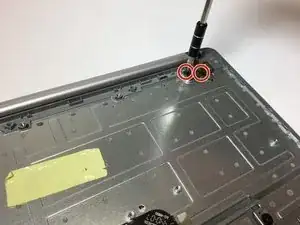

Удалите 2 винта 4,25 мм на правой монтажной проушине, фиксирующие док-станцию.
Шаг 6

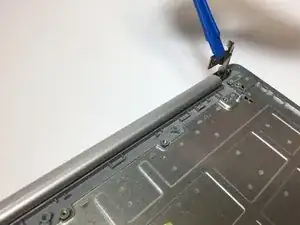

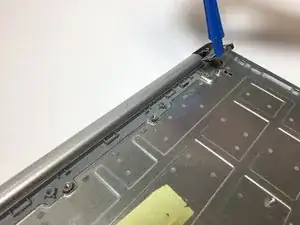

Подведите инструмент для вскрытия и поднимите металлическую защёлку справа.
Для этого шага может быть удобнее использовать пальцы, хотя можно применить и инструмент для вскрытия.
Шаг 7

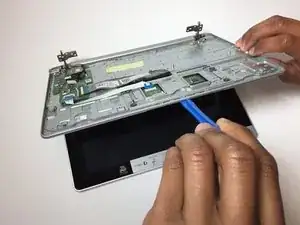

Вставьте инструмент для вскрытия между двумя секциями устройства.
Поднимите секцию клавиатуры с помощью инструмента для вскрытия.
Шаг 8

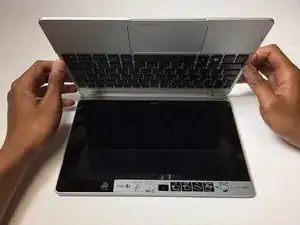

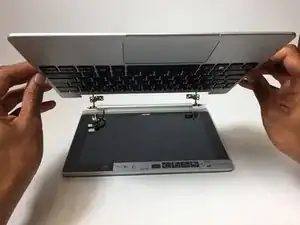

Осторожно поднимите секцию клавиатуры руками, чтобы отделить её от секции экрана.
Шаг 9

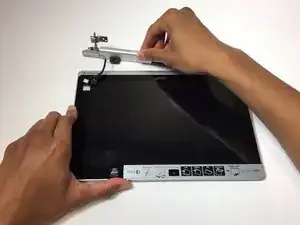

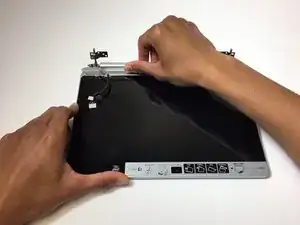

Снимите разъём док-станции с секции экрана.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
