Замена клавиатуры Acer Aspire TimelineU M5-481TG
Перед проведением любых ремонтов убедитесь, что ноутбук полностью выключен и отключен от сети. Чтобы отремонтировать большинство деталей Acer Aspire TimelineU M5-481TG, необходимо сначала снять клавиатуру. Обязательно носите антистатический браслет во время всех ремонтов ноутбука. Отделение клавиатуры следует производить очень осторожно, чтобы не повредить провода.
Шаг 1
Закройте ноутбук и выключите его, разместите экран ноутбука вниз.
Поверните ноутбук так, чтобы петли находились ближе к вам.

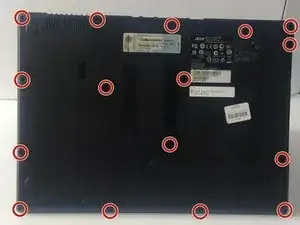

Удалите шестнадцать винтов длиной 6 мм с нижней части ноутбука с помощью отвертки Phillips #00.
Шаг 2
Переверните ноутбук и откройте крышку.

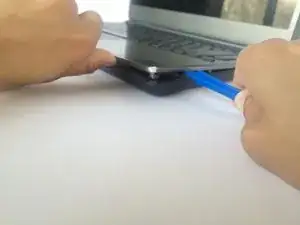

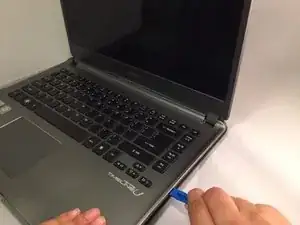

Используйте пластиковый инструмент для открытия с полсантиметровым острием, чтобы аккуратно отделить нижний корпус ноутбука от клавиатуры.
Риск повреждения устройства: Не применяйте слишком большую силу, иначе можете сломать фиксаторы.

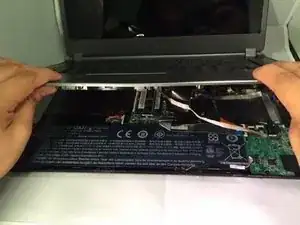

Аккуратно поднимите клавиатуру под углом 45 градусов.
Шаг 3

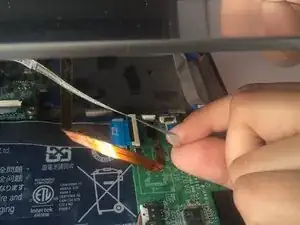

Держите клавиатуру открытой одной рукой, чтобы вытянуть три кабеля (белый, черный и медный), которые все еще соединяют нижнюю часть клавиатуры с задним корпусом.
Убедитесь, что вы поднимаете зафиксированный клапан, а не сам разъем.

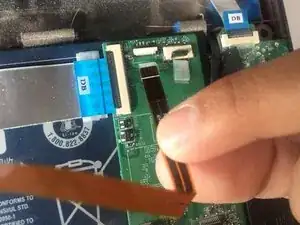

Используйте ноготь, чтобы поднять маленький фиксирующий клапан каждого разъема с нулевым усилием вставки, а затем аккуратно извлеките каждый кабель по одному.
Белая линия на этом кабеле указывает границу зоны подключения. Для повторной установки вставьте кабель в разъем до этой линии, а затем закройте фиксирующий клапан. Если кабель не вставляется легко до (или очень близко к) этой линии, вероятно, он выровнен неправильно и должен быть аккуратно извлечен и repositioned.
Шаг 4

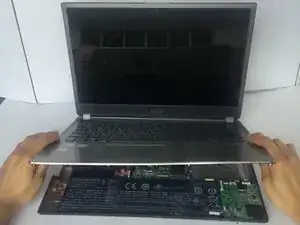

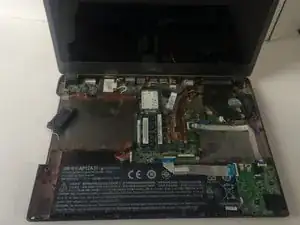

Используйте обе руки, чтобы удалить клавиатуру.
Риск повреждения устройства: Не тяните слишком сильно, иначе можете повредить вашу клавиатуру.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
