Замена материнской платы Acer Aspire S7-392-6484
В этом руководстве вам будет показано, как заменить материнскую плату в Acer Aspire. Материнская плата является самой важной частью компьютера и играет ключевую роль в работе вашего устройства. Чтобы определить, требуется ли замена материнской платы, пожалуйста, обратитесь к странице устранения неполадок данного устройства.
Шаг 1

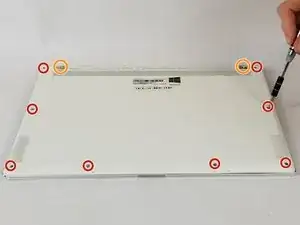

Удалите все отмеченные 3-мм винты с задней панели устройства с помощью отвёртки T6 Torx.
Удалите винты, помеченные оранжевым, используя отвёртку T6 Torx. Обратите внимание, что длина этих винтов составляет 4 мм.

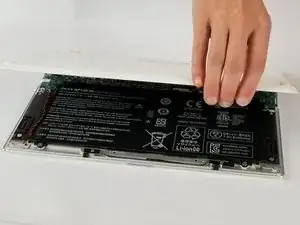

После того как все отмеченные винты будут удалены, поднимите заднюю панель, чтобы получить доступ к внутренним компонентам.
Шаг 2

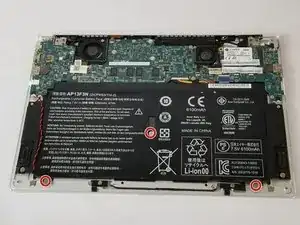

Открутите отмеченные 1.5 мм винты с помощью отвёртки Philips #01.
Шаг 3

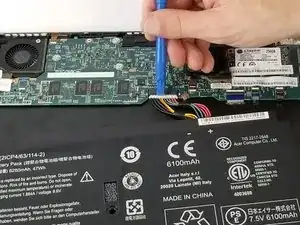

Отсоедините кабель, расположенный в верхней части батареи. Будьте осторожны и тяните кабель горизонтально, а не вертикально.
Шаг 4

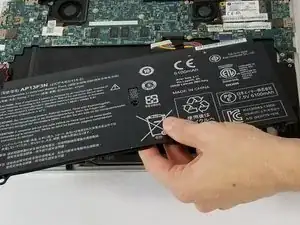

Удалите батарею.
Шаг 5
Удалите заднюю панель, откручивая все отмеченные 3-мм винты с помощью отвёртки T6 Torx.
Удалите эти винты с помощью отвёртки T6 Torx, но обратите внимание, что высота винтов в ножках составляет 4 мм.
Шаг 6
Открутите отмеченные 2-мм винты с помощью отвёртки Philips #01.
Удалите вентилятор, отсоединив отмеченные зажимы.
Шаг 7
Удалите отмеченный 2-мм винт с помощью отвёртки Philips #01.
Шаг 8
Удалите жёсткий диск, потянув его горизонтально от соединения.
Шаг 9

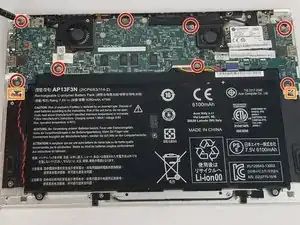

Удалите все отмеченные 2-мм винты с помощью отвёртки Philips #1.
Отключите соединители, помеченные оранжевым.
Для отключения соединителей потребуется приложить значительное усилие. Это не повредит ваше устройство, поэтому используйте необходимую силу для их отключения.
Шаг 10

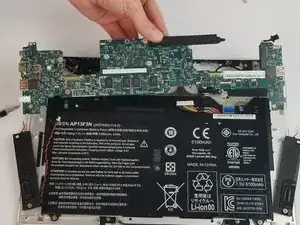

Поднимите материнскую плату, чтобы извлечь её из корпуса.
Заключение
Чтобы собрать ваше устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
