Замена комплекта антенн Lenovo ThinkPad T480s

Используйте это руководство для замены комплекта антенн в ноутбуке Lenovo ThinkPad T480s.

В комплект антенн входят сменные кабели и антенны WWAN и WLAN. Признаками неисправного комплекта антенн могут быть слабый сигнал Wi‑Fi или полное отсутствие сигнала.

Если комплект антенн начал выходить из строя и вы больше не принимаете устойчивый сигнал, возможно, пришло время заменить комплект антенн. Перед попыткой замены комплекта антенн вы можете попытаться решить проблему, воспользовавшись руководством по устранению неполадок Lenovo.

Перед началом замены комплекта антенн обязательно отключите внутреннюю батарею, выключите устройство и отключите его от внешних источников питания.

Шаг 1

Отключите батарею, выключите устройство и отсоедините адаптер питания перед продолжением/началом работы по руководству.

Ослабьте шесть невыворачивающихся винтов крестовой отверткой Phillips #1.

Шаг 2

Снимите нижнюю крышку при помощи инструмента для поддевания.

Начните с верхнего края рядом с петлей и продвигайтесь вдоль края, пока все защёлки не отпустятся.

Шаг 3

Поднимите и снимите нижнюю крышку.

Шаг 4

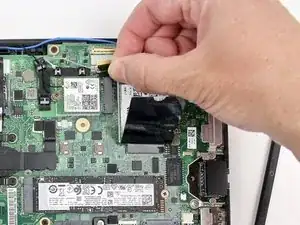

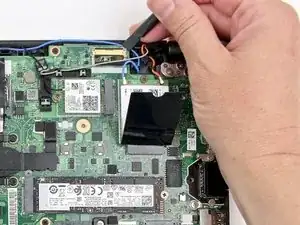

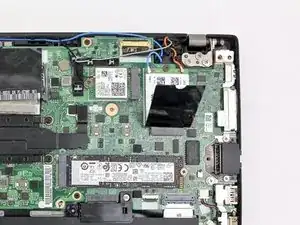

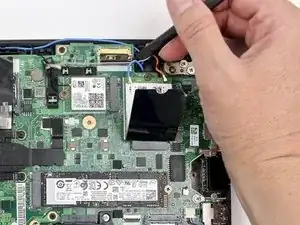

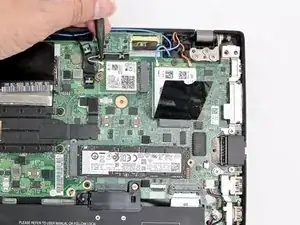

С помощью лопатки отключите коаксиальные кабели от карты Wi‑Fi и карты WWAN.

При сборке обратно подключайте к карте Wi‑Fi чёрный провод, ближайший к винту, а серый провод — с другой стороны от чёрного. Для карты WWAN подключайте синий провод слева и оранжевый провод справа.

На каждой плате также имеются маленькие цветные стрелки, соответствующие проводам, чтобы вы могли подключить их в правильные места.

Шаг 5

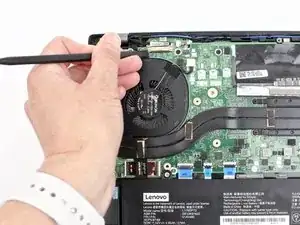

С помощью лопатки отключите кабель ЖК‑дисплея от материнской платы.

Шаг 6

Отключите кабель камеры от материнской платы с помощью лопатки.

Шаг 7

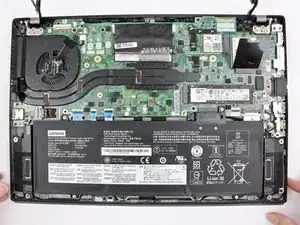

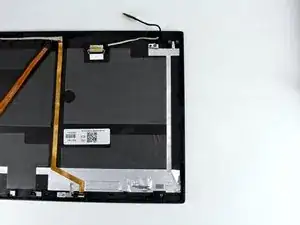

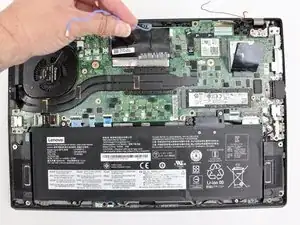

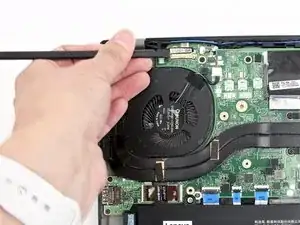

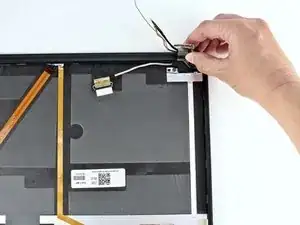

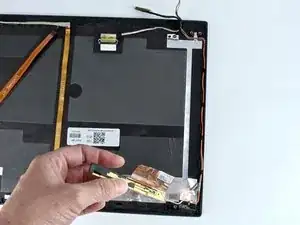

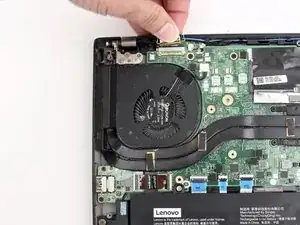

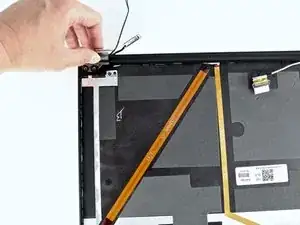

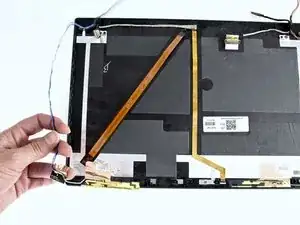

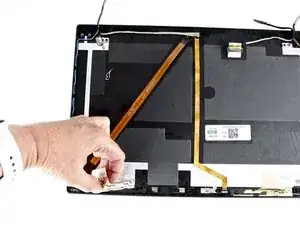

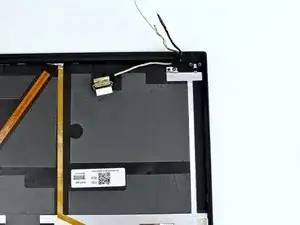

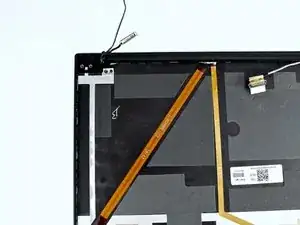

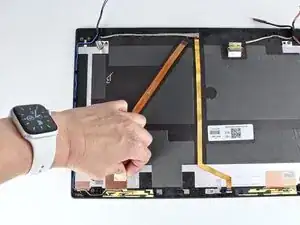

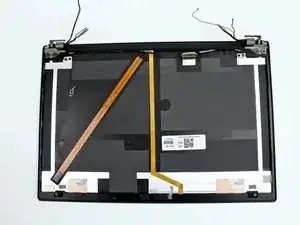

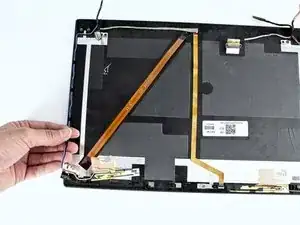

Снимите все антенные кабели с их креплений и трассировки.

Шаг 8

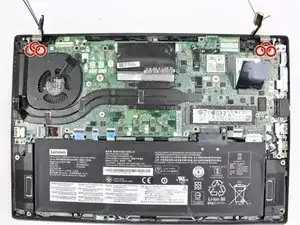

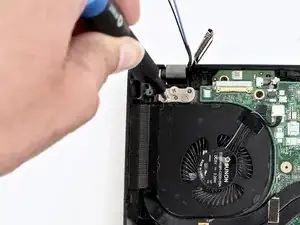

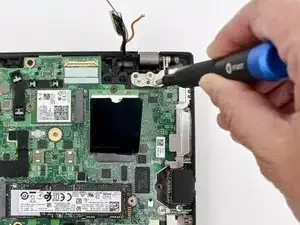

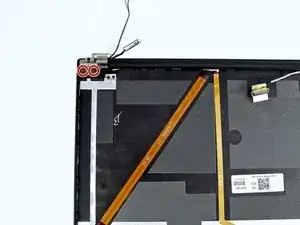

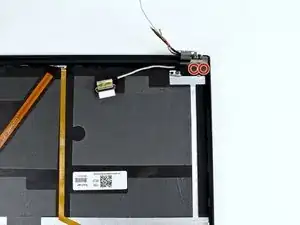

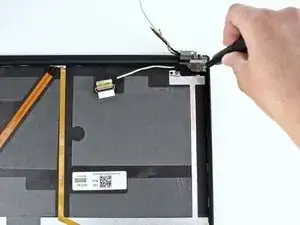

Крестовой отверткой Phillips #1 выкрутите три винта 5 мм с левой петли и три винта 5 мм с правой петли.

Шаг 9

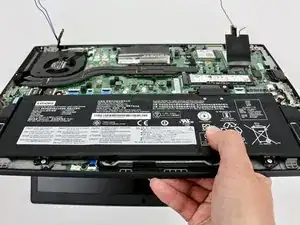

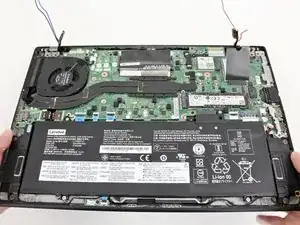

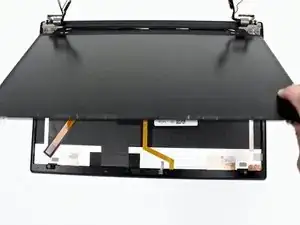

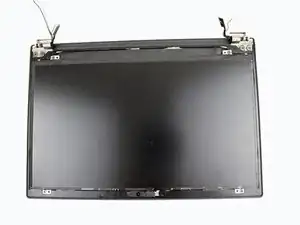

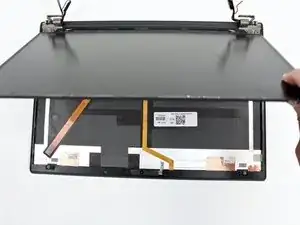

Осторожно поверните петли вверх и отделите нижнюю часть корпуса от блока ЖК‑экрана.

Шаг 10

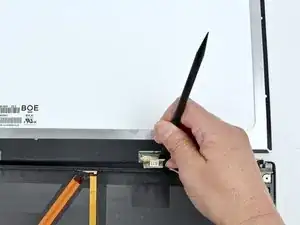

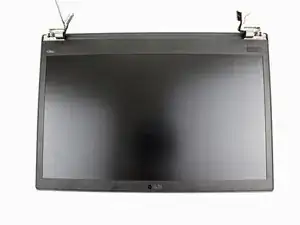

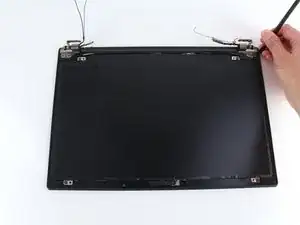

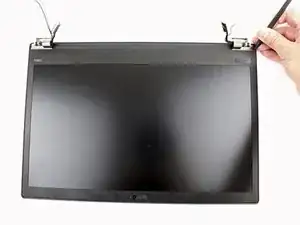

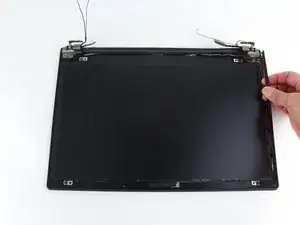

С помощью лопатки подденьте рамку экрана по краям, начиная около петель.

Рамка приклеена, поэтому будьте осторожны, чтобы не повредить её. При отсоединении клипс вы можете услышать громкие щелчки — это нормально.

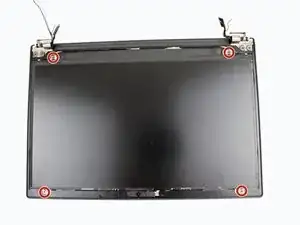

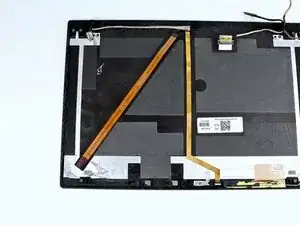

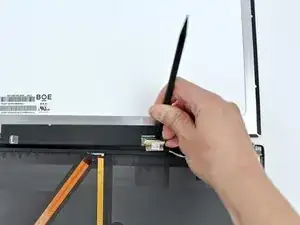

Шаг 11

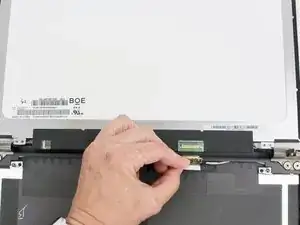

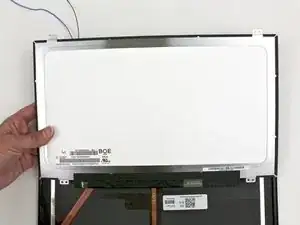

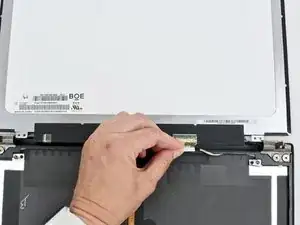

С помощью лопатки снимите внутреннюю рамку экрана.

Начните в углу у петли и подденьте край внутренней рамки острым концом лопатки.

Держите внутреннюю рамку пальцами и аккуратно обойдите периметр экрана, поднимая рамку по ходу работы.

Вы почувствуете сопротивление и услышите щелчки при снятии рамки, так как она крепится защёлками. Будьте осторожны, чтобы не треснуть рамку. Пластик в некоторых местах хрупкий.
