Замена батарейки формата «таблетка» в Lenovo ThinkPad T480s
Используйте это руководство, чтобы заменить батарейку формата «таблетка» в ноутбуке Lenovo ThinkPad T480s.
Батарейка формата «таблетка», также называемая CMOS-батареей, отвечает за сохранение таких данных, как дата, время и настройки BIOS, когда ноутбук выключен.
Когда батарейка выходит из строя, при включении ноутбука появится сообщение об ошибке.
Перед началом убедитесь, что вы отключили внутреннюю батарею, полностью выключили устройство и отключили все внешние источники питания.
Шаг 1
Отключите батарею, выключите устройство и отсоедините адаптер питания перед началом выполнения руководства.
Ослабьте шесть винтов с неотворачивающимися головками крестовой отверткой Phillips #1.
Шаг 2
Снимите нижнюю крышку с помощью монтажной лопатки.
Начните с верхнего края вблизи петли и продвигайтесь вдоль края, пока все защёлки не отщёлкнутся.
Шаг 3
Поднимите и снимите нижнюю крышку.
Шаг 4
Отверткой Phillips #1 отвинтите четыре винта 4,5 мм, крепящие батарею к средней раме.
Шаг 5
Поднимите батарею рядом с разъёмом и извлеките её из устройства.
Шаг 6
Отсоедините кабель динамика от платы с помощью экстрактора разъёмов или лопатки.
Шаг 7
Отверткой Phillips #1 отвинтите два винта 4,8 мм, удерживающие правый динамик.
Шаг 8
Отверткой Phillips #1 отвинтите два винта 4,8 мм, удерживающие левый динамик.
Шаг 9
С помощью лопатки отсоедините разъём датчика Холла.
Шаг 10
Поднимите динамики вверх.
Освободите кабели динамиков из канавок маршрутизации.
Извлеките динамики из устройства.
Шаг 11
С помощью лопатки приподнимите фиксирующую планку разъёма считывателя SD-карт/аудиокарты.
Шаг 12
С помощью лопатки извлеките кабель из разъёма.
Кабель приклеен к плате, поэтому его необходимо аккуратно отслоить.
Шаг 13
Отверткой Phillips #1 отвинтите два винта 3,1 мм, крепящие плату.
Шаг 14
Извлеките считыватель SD-карт/аудиокарту, сдвинув её из разъёма.
При снятии считывателя необходимо провести ленточный кабель аудиокарты под кабелем батарейки формата «таблетка».
Шаг 15

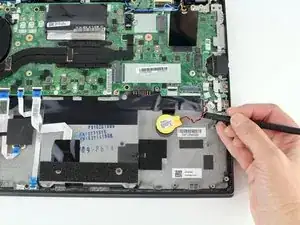

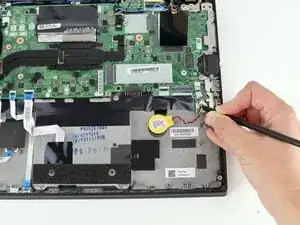

С помощью экстрактора разъёмов или лопатки отключите кабель батарейки формата «таблетка» от материнской платы.
Шаг 16

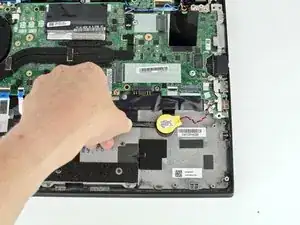

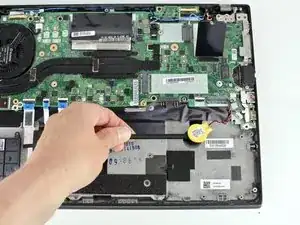

С помощью лопатки подденьте батарейку формата «таблетка» и приподнимите её от рамки.
При повторной сборке возможно потребуется нанести клей для фиксации батарейки на материнской плате.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
