Замена датчика Холла в Lenovo ThinkPad T480s
Используйте это руководство для замены датчика Холла в ноутбуке Lenovo ThinkPad T480s.
Датчик Холла используется в ноутбуках без механического защёлки. Он определяет, закрыт ли ноутбук. Если датчик Холла не работает, система может не получать сигнал о закрытии экрана и не переходить в спящий режим. При выходе датчика из строя из‑за коррозии, трещин или механических повреждений его может потребоваться заменить. Перед началом ремонта ознакомьтесь со страницей устранения неполадок Lenovo.
Перед началом убедитесь, что внутренний аккумулятор отключён, устройство выключено и отсоединено от внешних источников питания.
Шаг 1
Перед продолжением отключите аккумулятор, выключите устройство и отсоедините адаптер питания.
Ослабьте шесть несъёмных винтов крестовой отвёрткой Phillips #1.
Шаг 2
Снимите нижнюю крышку с помощью лопатки для вскрытия.
Начните с верхнего края у шарнира и продвигайтесь вдоль кромки, пока все защёлки не освободятся.
Шаг 3
Поднимите и снимите нижнюю крышку.
Шаг 4
С помощью крестовой отвёртки Phillips #1 отвинтите четыре винта 4,5 мм, крепящие аккумулятор к средней рамке.
Шаг 5

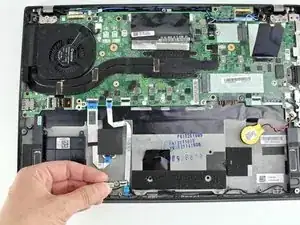

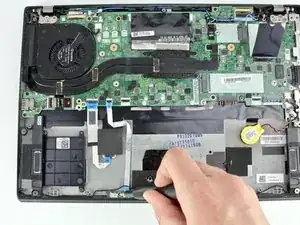

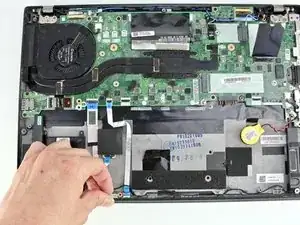

Поднимите аккумулятор вблизи разъёма и выньте его из корпуса.
Шаг 6

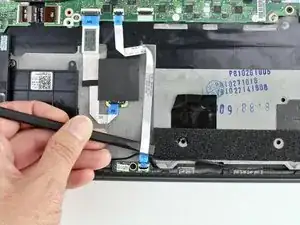

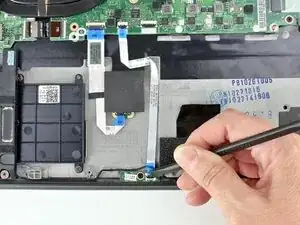

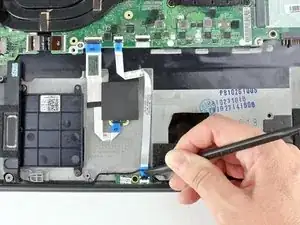

Используйте лопатку, чтобы отсоединить кабель от датчика Холла.
Шаг 7

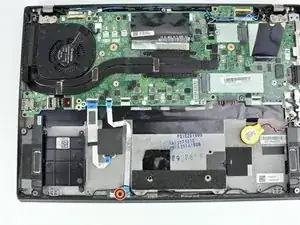

Отверткой Phillips #1 отвинтите один винт 3,1 мм, крепящий датчик.
Шаг 8
Снимите датчик с устройства.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Сдайте электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
