Замена клавиатуры и тачпада OLPC XO-1.5

Положите ноутбук вверх дном ручкой от себя.

Сдвиньте защёлки наружу, в направлении зелёных краёв, чтобы показать символ открытого замка.

Правая защёлка останется на месте, а левую нужно удерживать, пока вы извлекаете аккумулятор.

Поднимите середину аккумулятора, чтобы извлечь его.

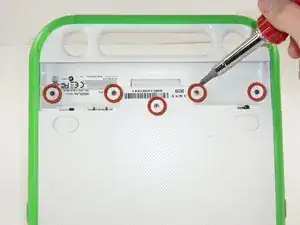

Отвинтите крестовой отвёрткой 5 винтов размера M2 x 0.4 x 4 мм под аккумулятором.

Поверните ноутбук так, чтобы красный символ XO был в правильной ориентации.

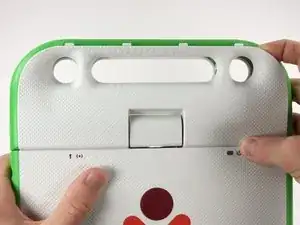

Снимите белую пластиковую панель пальцами. Панель держат 4 защёлки. Для снятия потребуется умеренная сила.

Если трудно снять белую панель, используйте лопатку.

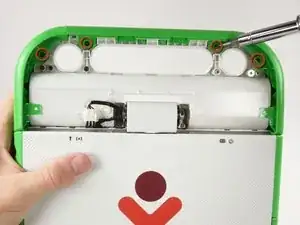

Отвинтите 4 винта размера M2 x 0.4 x 4 мм, которые крепят к зелёному пластику.

Отключите белый разъём с чёрными кабелями по обе стороны, расположенный слева от шарнира.

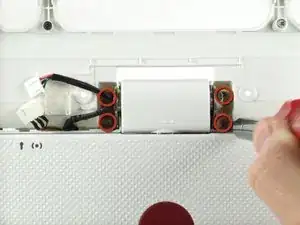

Отвинтите крестовой отвёрткой 4 винта размера M3 x 0.5 x 5 мм, крепящие металл к остальной части ноутбука.

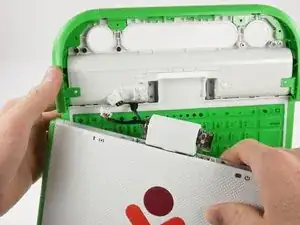

Осторожно откиньте верхнюю часть со экраном от нижней части.

Ещё один чёрный кабель соединяет обе половины. Не повредите его.

Поверните ноутбук на 180 градусов так, чтобы логотип XO оказался вверх тормашками.

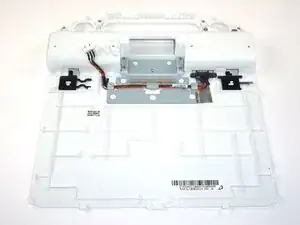

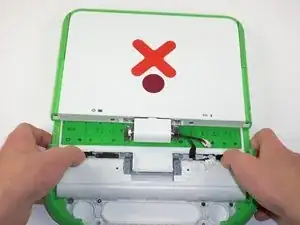

Снимите центральную часть зелёной ручки. Оттяните белую пластиковую заднюю крышку вниз от клавиатуры и верхней части. Она должна легко отделиться от остальной части устройства.

Переверните ноутбук вверх дном, открыв нижнюю часть клавиатуры.

Положение похоже на то, в котором ноутбук был при снятии аккумулятора, но теперь белая панель удалена.

Вытащите чёрный кабель (тот, который удерживает две половины вместе) из его разъёма.

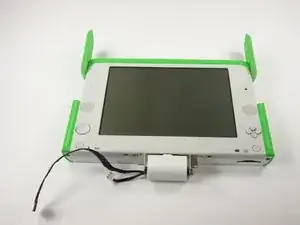

Отделите часть с экраном от остальной части ноутбука.

Переверните нижнюю половину с клавиатурой вверх дном.

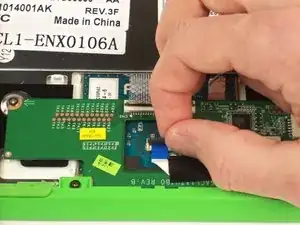

Поднимите чёрную защёлку, чтобы освободить ленточный кабель.

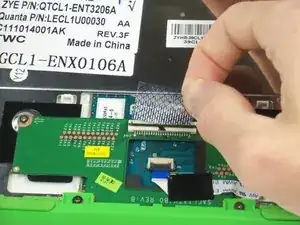

Осторожно вытащите ленточный кабель из разъёма.

Поднимите чёрную защёлку, чтобы освободить синий ленточный кабель.

Выньте синий ленточный кабель.

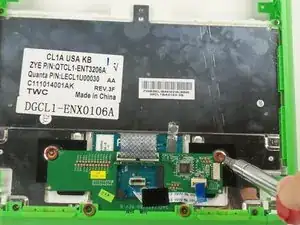

Отвинтите крестовой отвёрткой 4 винта размера M2 x 0.4 x 4 мм в углах платы.

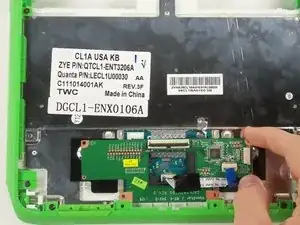

Сдвиньте плату от себя.

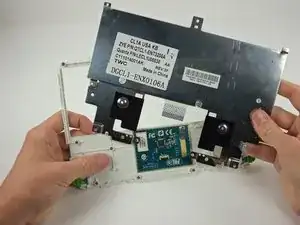

Поднимите плату из ноутбука, чтобы извлечь её.

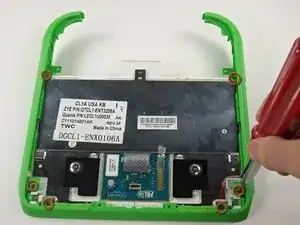

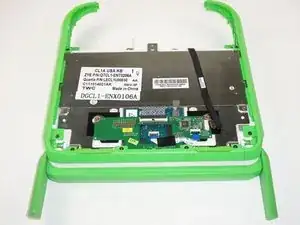

Отвинтите крестовой отвёрткой 6 винтов (M2 x 0.4 x 4 мм), связанных с зелёным пластиком ноутбука.

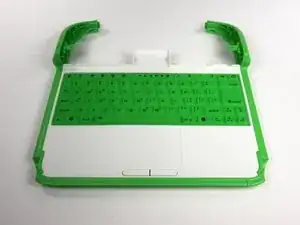

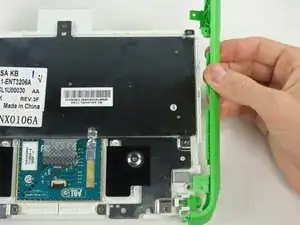

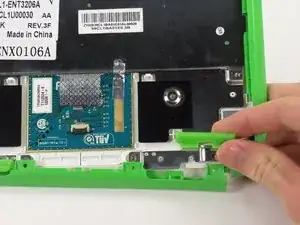

Снимите все зелёные пластиковые детали с ноутбука.

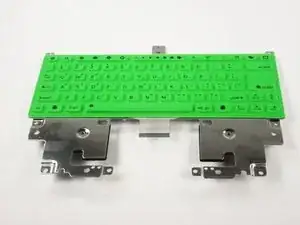

Отделите клавиатуру от тачпада. Ничто не держит клавиатуру и тачпад вместе, поэтому они должны легко разъединиться.
