Замена аккумуляторного блока Nextbook Flexx 10

Для начала отделите экран от клавиатуры.

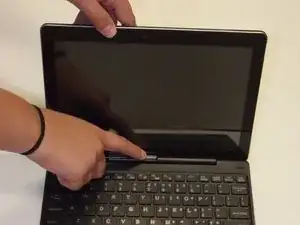

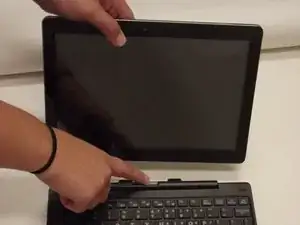

Откройте трансформер 2-в-1 и удерживайте экран.

Нажмите серебристую кнопку в верхней части клавиатуры.

Когда экран приподнимется, аккуратно отведите его от клавиатуры.

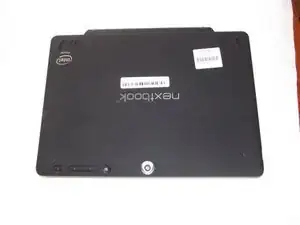

Снятие задней крышки аннулирует гарантию.

Вы можете использовать пальцы или лопатку. Будьте осторожны, чтобы не сломать крышку ИЛИ ноготь. Для снятия крышки требуется хорошая осторожность.

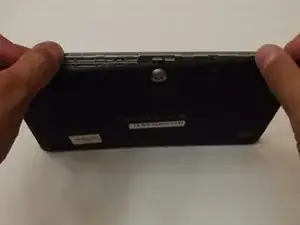

Цель — отделить чёрную часть от серебристой. Начните с угла или плоского края — тот вариант, который будет удобнее. Помните, не применяйте чрезмерную силу.

Как только появится первоначальный зазор, продолжайте, пока не освободите один край. Сейчас цель — освободить три стороны прямоугольника.

Если прогресс остановится с одной стороны прямоугольника, перейдите к другой стороне и попробуйте там.

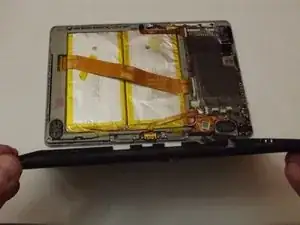

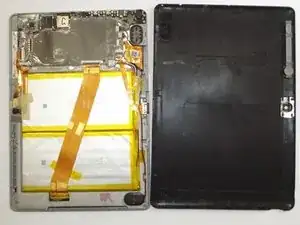

Аккуратно оттяните заднюю крышку от узла экрана.

Храните пластиковую крышку поблизости. Она отлично подходит для размещения винтов!

При установке крышки обратно, плотно прижмите по внешнему краю, положив экран лицевой стороной вниз на ровную поверхность, свободную от мусора.

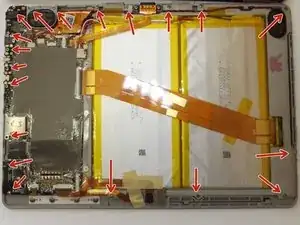

После снятия крышки открутите винты по периметру платы с помощью маленькой крестовой отвёртки. См. стрелки.

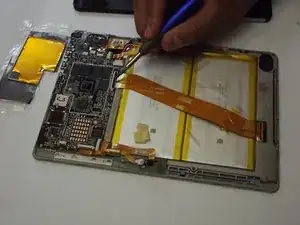

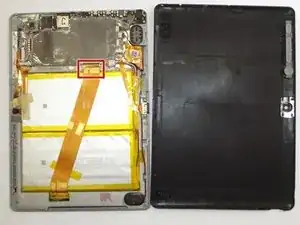

Снимите меньший разъём ленточного кабеля справа на устройстве и верхний правый разъём аккумулятора.

Снимите второй разъём под разъёмом ленточного кабеля.

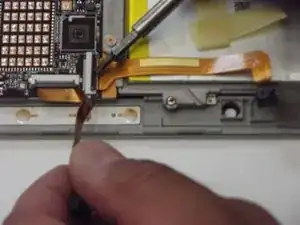

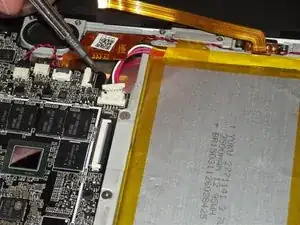

При снятии второго зажима кабеля используйте маленькую плоскую отвёртку, чтобы приподнять защёлку.

При снятии будьте осторожны, чтобы не повредить ленточный кабель.

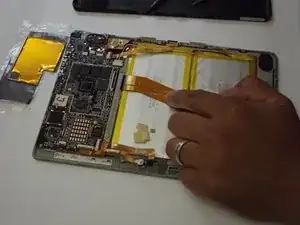

Повторите шаг 6 для большого ленточного кабеля.

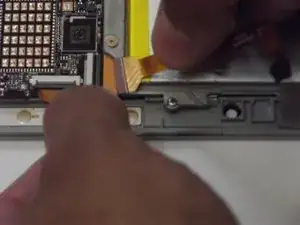

Чтобы отделить секцию аккумулятора от платы, используйте маленькую крестовую отвёртку для трёх небольших винтов в верхней части.

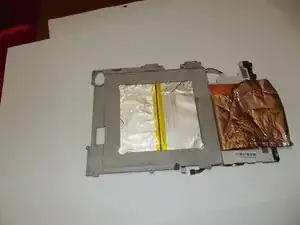

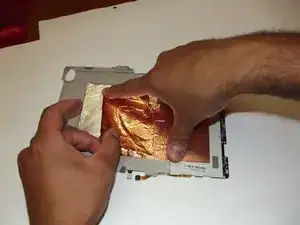

Чтобы полностью освободить аккумуляторный блок от платы, на задней стороне аккумулятора есть медная фольга.

Будьте осторожны, чтобы не порвать медную фольгу. Тяните фольгу медленно и равномерно.

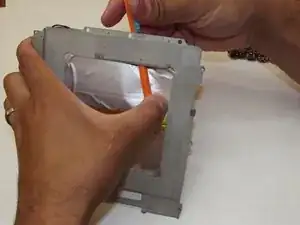

Теперь, когда аккумулятор полностью отделён, найдите ненаступающий и тонкий предмет, чтобы помочь поддеть аккумулятор с основания.

Двигайтесь медленно и аккуратно, чтобы не проколоть корпус аккумулятора.

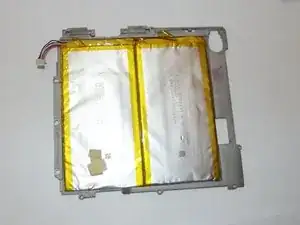

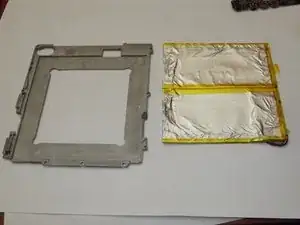

НА КОНЕЦ, Вы успешно удалили аккумулятор из вашего устройства.
