Замена порта док-станции Nextbook Flexx 10
В данном руководстве описывается, как удалить порт док-станции. Используйте его, если порт поврежден или вы пробовали несколько клавиатур, и планшет просто не распознает клавиатуру.
Шаг 1
Сначала отключите питание устройства и снимите экран с клавиатуры.
Откройте 2-в-1 и удерживайте экран.

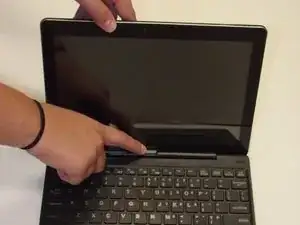

Нажмите серебристую кнопку в верхней части клавиатуры.

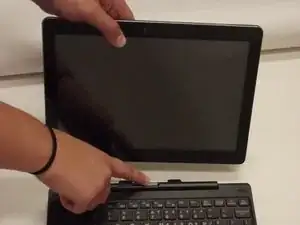

Когда экран поднимется, осторожно отведите экран от клавиатуры.
Шаг 2

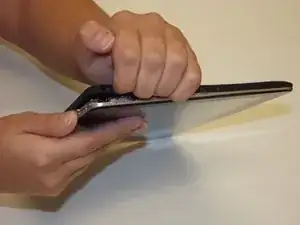

Вы можете использовать пальцы или лопатку. Будьте осторожны, чтобы не сломать крышку ИЛИ ноготь. Снятие крышки требует хорошего суждения.
Цель состоит в том, чтобы отделить черное от серебристого. Начинайте с угла или плоской кромки — что вам удобнее. Помните, не используйте слишком много силы.
Когда вы начнете начальное отделение, продолжайте, пока не освободите один край. Теперь цель — освободить три края прямоугольника.
Если ваш прогресс останавливается с одной стороны прямоугольника, переходите на другую сторону и пробуйте там.
Шаг 3

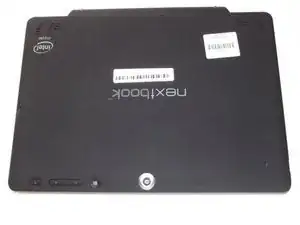

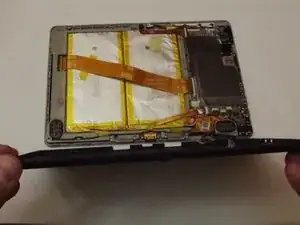

Осторожно снимите заднюю крышку с сборки экрана.
Держите пластиковую крышку рядом. Она отлично подходит для удержания винтов!
При установке крышки на место, сильно прижимайте по периметру, экраном вниз на ровной поверхности, свободной от мусора.
Шаг 4

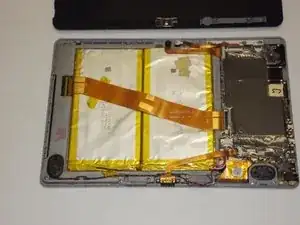

Теперь посмотрите вокруг внешнего края между двумя динамиками.
Найдите порт док-станции.

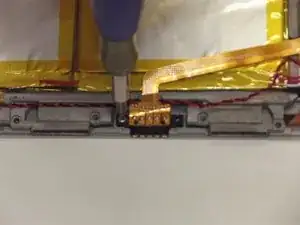

Удалите два винта, удерживающих порт док-станции на месте, с помощью отвертки PH0.
Шаг 5
После удаления обоих винтов:

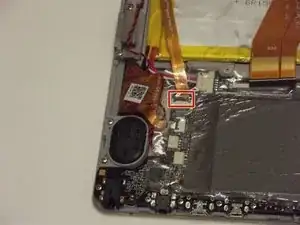

Осторожно поднимите черную часть разъема на конце платы золотого кабеля.
Аккуратно вытяните золотой кабель из слота.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
