Замена динамиков OLPC XO-1.5

Положите ноутбук дном вверх, рукоятка должна быть от Вас.

Сдвиньте защёлки наружу, в сторону зелёных кромок, чтобы показать символ открытого замка.

Правая защёлка останется на месте, но левую защёлку необходимо удерживать во время извлечения аккумулятора.

Поднимите середину аккумулятора, чтобы вынуть его.

Поверните ноутбук так, чтобы он опирался на свою нижнюю часть.

Откройте ноутбук, подняв зелёные «крылья» по бокам вверх, затем приподнимите верхнюю половину корпуса.

Поверните верхнюю половину корпуса примерно на 90 градусов.

Переверните ноутбук вверх дном, чтобы были видны винты на нижней части верхней половины.

Уберите два винта 4 мм с крестообразной шлицевой головкой Phillips #1.

Поверните верхнюю половину на 180 градусов.

Уберите два винта 4 мм с крестообразной шлицевой головкой Phillips #1.

Поверните верхнюю часть ноутбука на 90 градусов, чтобы она снова была обращена к Вам.

Снимите зелёные панели с устройства. Они должны легко сниматься.

Тяните вниз белую крышку экрана. Не требует большого усилия.

Снимите крышку экрана.

Во время этого шага иногда выпадает игровая панель слева.

Открутите четыре винта 7,62 мм с крестообразной шлицевой головкой Phillips #1 по обеим сторонам экрана.

Экран всё ещё подключен ленточными кабелями. Вы можете повредить кабели, если снимете экран до отключения кабелей.

Опустите экран немного вниз, чтобы обнажить ленточные кабели.

Поднимите фиксатор прямо под средней верхней частью экрана.

Вытяните чёрный ленточный кабель из разъёма.

Поднимите меньший фиксатор под левой стороной экрана.

Отсоедините маленький кабель, чтобы отделить экран от остальной части ноутбука.

Аккуратно снимите экран.

Снимите четыре винта 4 мм с крестообразной шлицевой головкой Phillips #1, которые крепят верхнюю крышку к корпусу.

Закройте крышку и поверните устройство на 180°.

Плотно нажмите на верхние два угла внешней крышки. Затем сдвиньте её вниз, отводя от антенн.

Снимите пять винтов 4 мм с крестообразной шлицевой головкой Phillips #1, которыми экранная защита (EMI-экран) крепится к материнской плате.

Осторожно поднимите и снимите экранную защиту.

Осторожно отсоедините два антенных кабеля, слегка потянув коннекторы кабелей вверх.

Снимите два винта 5 мм с крестообразной шлицевой головкой Phillips #1, крепящие беспроводную плату к материнской плате.

Беспроводная плата выдвинется под углом.

Снимите беспроводную плату, аккуратно подняв её из разъёма.

Отключите пять кабелей, которые соединяют материнскую плату с корпусом, потянув их прямо из разъёмов.

Материнская плата всё ещё прикреплена к корпусу кабелем микрофона. Не снимайте материнскую плату полностью, иначе вы повредите кабель.

Поверните устройство на 180° и откройте крышку.

Отключите кабель микрофона, вытащив его коннектор прямо из разъёма на материнской плате.

Закройте крышку и поверните устройство на 180°.

Поднимите левый край материнской платы и выньте её из корпуса.

Убедитесь, что разъёмы микрофона и гнездо наушников не зацепились за корпус при извлечении материнской платы.

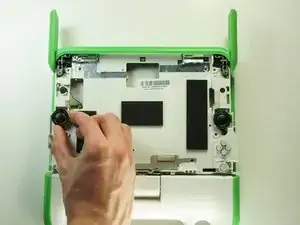

Откройте крышку, поверните её на 180° и снова закройте так, чтобы динамики были обращены вверх.

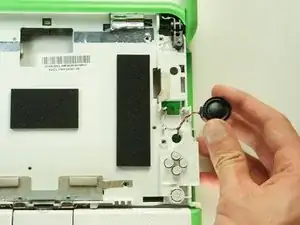

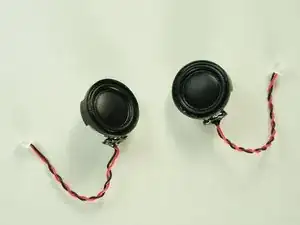

Выньте динамики и протяните кабели через отверстия в корпусе.
