Замена антенн OLPC XO-1.5

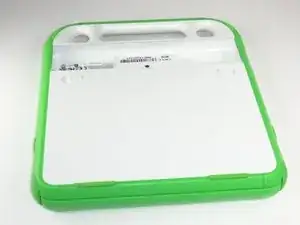

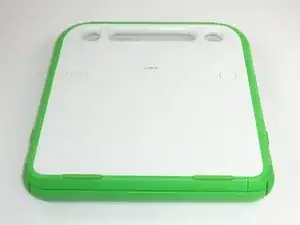

Положите ноутбук вверх дном так, чтобы ручка была удалена от Вас.

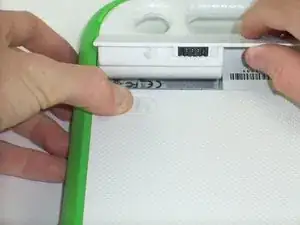

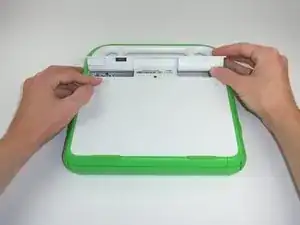

Сдвиньте защёлки наружу, в сторону зелёных кромок, чтобы увидеть символ открытого замка.

Правая защёлка останется на месте, но левую защёлку нужно держать в положении, пока Вы снимаете батарею.

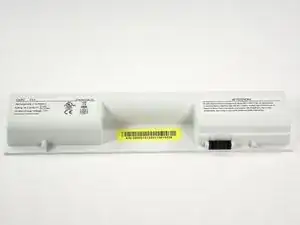

Поднимите середину батареи, чтобы извлечь её.

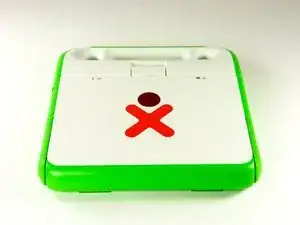

Положите ноутбук так, чтобы он опирался на нижнюю часть.

Откройте ноутбук, подняв зелёные «крылья» по бокам, затем приподнимите верхнюю половину ноутбука.

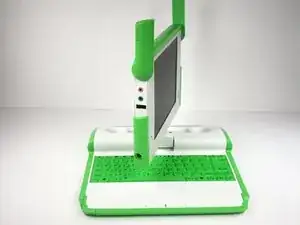

Поверните верхнюю половину ноутбука примерно на 90 градусов.

Переверните ноутбук вверх дном, чтобы видеть винты на нижней стороне верхней половины.

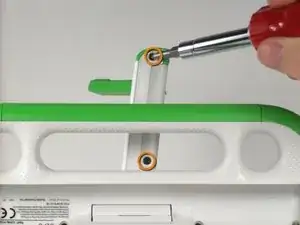

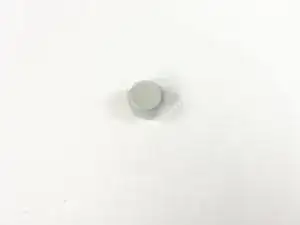

Удалите два винта 4 мм крестовой отвёрткой Phillips #1.

Поверните верхнюю половину на 180 градусов.

Удалите два винта 4 мм крестовой отвёрткой Phillips #1.

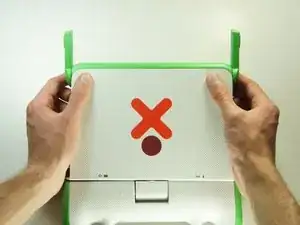

Поверните верхнюю часть ноутбука на 90 градусов, чтобы она снова была обращена к Вам.

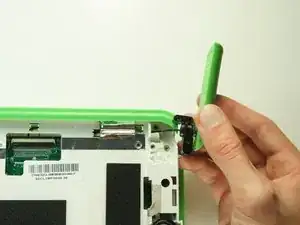

Снимите зелёные элементы с устройства. Они должны легко сойти.

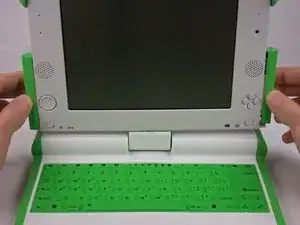

Потяните вниз белую рамку экрана. Для этого не требуется большого усилия.

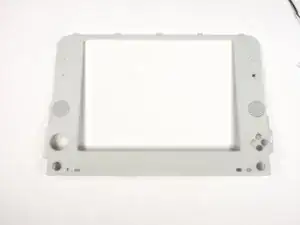

Снимите рамку экрана.

Панель управления слева иногда выпадает при этом шаге.

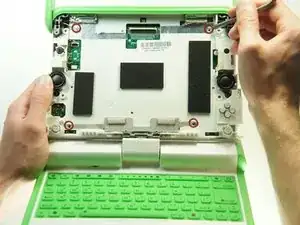

Открутите четыре винта 7.62 мм крестовой отвёрткой Phillips #1 по обеим сторонам экрана.

Экран всё ещё подключён ленточными кабелями. Вы можете повредить кабели, если снимете экран до отключения кабелей.

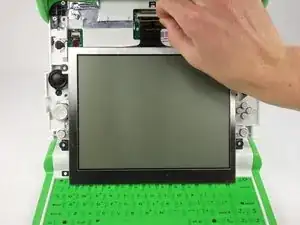

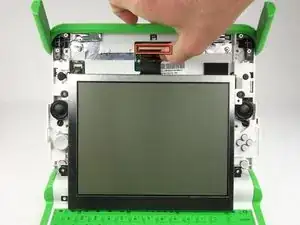

Опустите экран немного вниз, чтобы открыть доступ к ленточным кабелям.

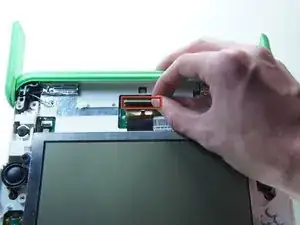

Поднимите защёлку прямо под верхней средней частью экрана.

Выньте чёрный ленточный кабель из разъёма.

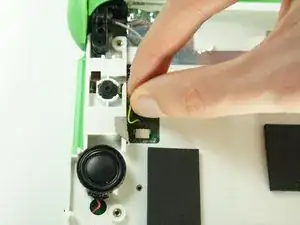

Поднимите меньшую защёлку под левой стороной экрана.

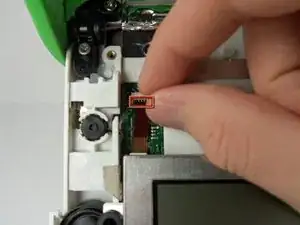

Отсоедините небольшой кабель, чтобы отделить экран от остальной части ноутбука.

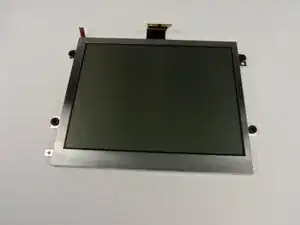

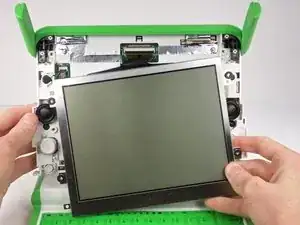

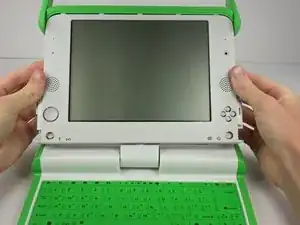

Осторожно снимите экран.

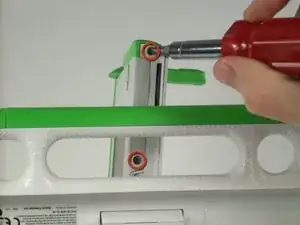

Удалите четыре винта 4 мм крестовой отвёрткой Phillips #1, которые крепят верхнюю крышку к корпусу.

Закройте крышку и поверните устройство на 180°.

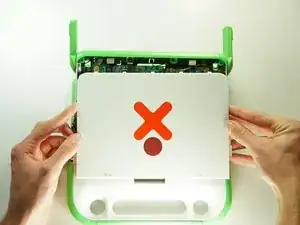

Нажмите крепко на верхние два угла внешней крышки. Затем сдвиньте её вниз, в сторону от антенн.

Удалите пять винтов 4 мм крестовой отвёрткой Phillips #1, крепящих экранную защиту электромагнитного экрана (EMI) к материнской плате.

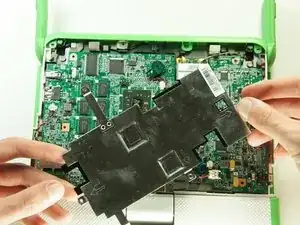

Осторожно приподнимите и снимите EMI-экран.

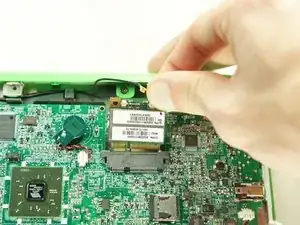

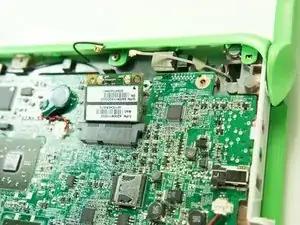

Осторожно снимите два антенных кабеля, слегка потянув разъёмы кабелей вверх.

Удалите два винта 5 мм крестовой отвёрткой Phillips #1, удерживающие беспроводную карту на материнской плате.

Беспроводная карта выскочит под углом.

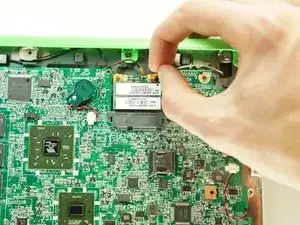

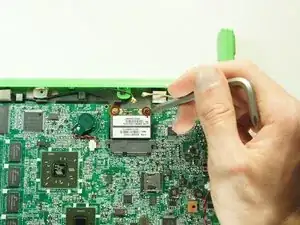

Извлеките беспроводную карту, осторожно приподняв её из разъёма.

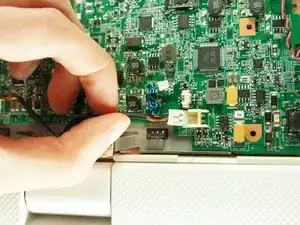

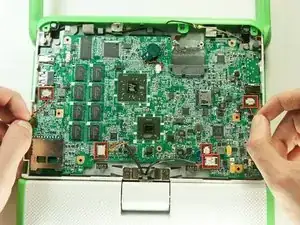

Отсоедините пять кабелей, соединяющих материнскую плату с корпусом, вытащив их прямо из разъёмов.

Материнская плата всё ещё прикреплена к корпусу микрофонным кабелем. Не удаляйте материнскую плату полностью, иначе Вы повредите кабель.

Поверните устройство на 180° и откройте крышку.

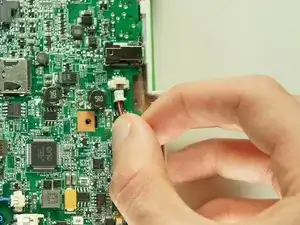

Отключите микрофонный кабель, вытащив его разъём прямо из разъёма на материнской плате.

Закройте крышку и поверните устройство на 180°.

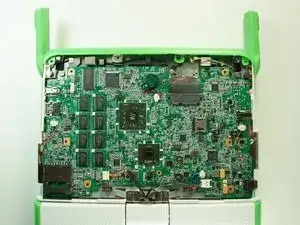

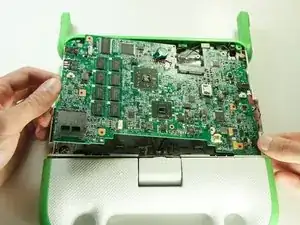

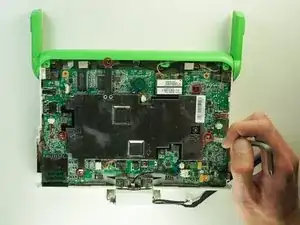

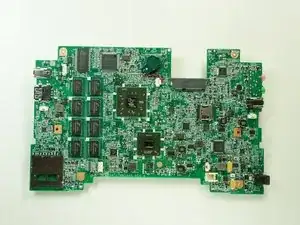

Поднимите левый край материнской платы и извлеките её из корпуса.

Убедитесь, что микрофонный и разъём на наушники не зацепились за корпус при извлечении материнской платы.

Откройте крышку, поверните её на 180° и снова закройте.

Поднимите антенны вместе с их петлями из корпуса.

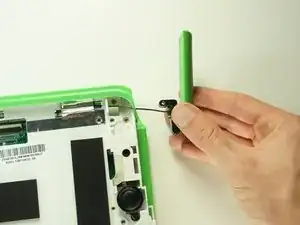

Оттяните антенну от устройства, чтобы протянуть кабель через каналы, по которым он проходит.
