Замена карты Wi-Fi или Bluetooth в Asus M570D

Закройте ноутбук, положите его на крышку и выровняйте, как показано на изображении.

Существуют три различных длины винтов:

4 x PH1 12 мм (оранжевые)

3 x PH1 10 мм (желтые)

4 x PH1 7 мм (зеленые)

Винты необходимо установить обратно в правильное положение позже, иначе что-то может быть повреждено.

Извлеките винты и отсортируйте их по длине.

Переверните устройство и откройте его.

После отсоединения клавиатуры необходимо удалить 4 шлейфа, прежде чем вы сможете извлечь клавиатуру!

Осторожно вставьте Jimmy в зазор между корпусом и клавиатурой в нижнем правом углу клавиатуры.

Из этой позиции поднимайте поочередно влево и вверх, пока клавиатура не освободится от корпуса.

Существует 4 шлейфа, которые необходимо удалить!

Осторожно поднимите клавиатуру под тачпадом, переместив её в направлении экрана.

Используйте лопатку, чтобы поднять черный замок на шлейфе и осторожно вытяните шлейф. Повторите это для каждого из четырех шлейфов.

Найдите разъем батареи.

Осторожно сдвиньте металлический зажим (отмеченный синим на рисунке) вверх, чтобы разблокировать разъем.

Используйте лопатку, чтобы поднять белый разъем вверх.

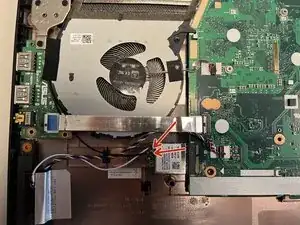

Осторожно отключите два антенных шлейфа, используя пинцет.

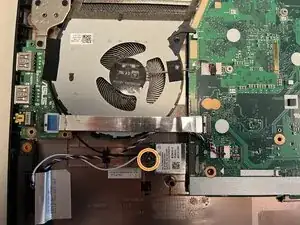

Удалите винт PH1.

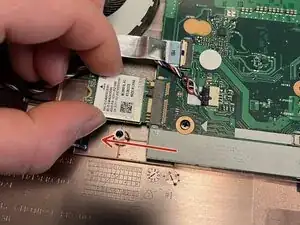

Осторожно вытащите карту Wi-Fi влево.
