Снятие сборки дисплея (модуль дисплея с петлями)
В этом руководстве вы узнаете, как снять всю сборку дисплея (модуль дисплея с петлями, кабелями и веб-камерой) с вашего Asus M570D.
Этот шаг необходим, если вы хотите извлечь материнскую плату для апгрейда оперативной памяти или ремонта дисплея.
Шаг 1
Закройте ноутбук, разместите его на крышке и ориентируйте, как показано на изображении
Есть три разных длины винтов:
4 x PH1 12 мм (оранжевые)
3 x PH1 10 мм (жёлтые)
4 x PH1 7 мм (зелёные)
Позже винты должны быть установлены на свои места, в противном случае возможны повреждения.
Вытащите винты и рассортируйте их по длине.
Шаг 2
Переверните устройство и откройте его.
После отсоединения клавиатуры необходимо сначала снять 4 плоских шлейфа, прежде чем вы сможете снять клавиатуру!
Осторожно вставьте джимми в зазор между корпусом и клавиатурой в нижнем правом углу клавиатуры.
Из этой позиции продвигайтесь вперёд, поочерёдно поддевая влево и вверх, пока клавиатура не ослабнет на корпусе.
Шаг 3
Есть 4 кабеля, которые нужно отсоединить!
Осторожно поднимите клавиатуру под тачпадом, сдвиньте её в сторону экрана.
Используйте лопаточку, чтобы поднять чёрный фиксатор на плоском шлейфе и аккуратно вытащить шлейф. Повторите это для каждого из четырёх шлейфов.
Шаг 4
Найдите разъём батареи.
Осторожно сдвиньте металлическую защёлку (отмеченную синим на картинке) вверх, чтобы разблокировать разъём.
Используйте лопаточку, чтобы поднять белый разъём вверх.
Шаг 5
Осторожно отсоедините два антенных кабеля пинцетом.
Шаг 6
Удалите винт PH1.
Шаг 7
Осторожно вытащите Wi‑Fi карту влево.
Шаг 8
Поднимите чёрный фиксатор на разъёме.
Вытяните кабель влево
Шаг 9

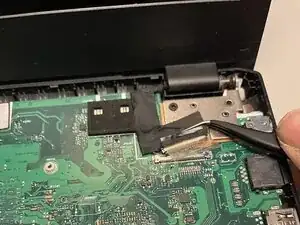

С помощью пинцета аккуратно снимите клейкую ленту над разъёмом кабеля дисплея.
Вытяните разъём вверх из гнезда.
Будьте осторожны, кабель приклеен к плате!
Осторожно отделите весь кабель от платы.
Шаг 10

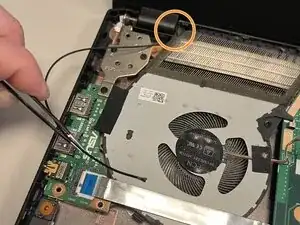

Осторожно протяните антенный кабель пинцетом.
Антенный кабель проходит через паз между петлёй и вентилятором процессора и может там слегка застрять. Аккуратно протяните его, чтобы избежать повреждений.
Шаг 11

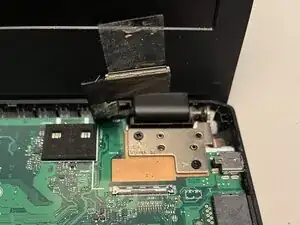

Всегда держите экран одной рукой, чтобы снизить нагрузку на петли!

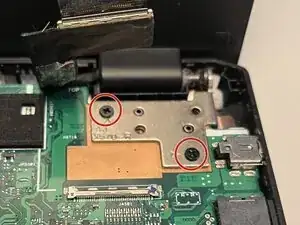

Удалите винт, отмеченный оранжевым. (PH1 8 мм)
Удалите винты, отмеченные красным (2 шт. PH1 6 мм)
Шаг 12
Удалите винты (2 x PH1 - 6 мм)
Отложите сборку дисплея в сторону.
Шаг 13

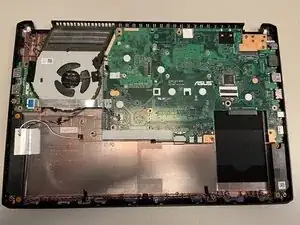

Здесь показана снятая сборка дисплея для справки.
Заключение
Следуйте шагам в обратном порядке, чтобы собрать устройство обратно.
Перевод руководства с ifixit.com
