Замена платы I/O Asus M570D — ремонт неисправных USB‑портов или разъёма для наушников
В этом руководстве Вы узнаете, как заменить отдельную плату I/O в Вашем Asus M570D. Этот ремонт поможет, если разъём для наушников или USB‑порты на правой стороне ноутбука перестали работать.
Шаг 1
Закройте ноутбук, положите его на крышку и совместите, как показано на изображении
Есть три разных длины винтов:
4 x PH1 12 мм (оранжевые)
3 x PH1 10 мм (жёлтые)
4 x PH1 7 мм (зёлёные)
Винты должны быть установлены обратно в правильные посадочные места, иначе что‑то может быть повреждено.
Вытащите винты и рассортируйте их по длине.
Шаг 2
Переверните устройство и откройте его.
После отщёлкивания клавиатуры необходимо снять 4 ленточных кабеля, прежде чем убрать клавиатуру!
Аккуратно вставьте джимми в зазор между корпусом и клавиатурой в правом нижнем углу клавиатуры.
Работая из этой точки, поддёвывайте поочерёдно влево и вверх, пока клавиатура не ослабнет в корпусе.
Шаг 3
Необходимо отключить 4 кабеля!
Осторожно откройте клавиатуру под тачпадом, сдвиньте её в направлении экрана.
Используйте лопатку, чтобы поднять чёрный фиксатор на ленточном кабеле и аккуратно выньте кабель. Повторите для всех четырёх ленточных кабелей.
Шаг 4
Найдите разъём аккумулятора.
Осторожно сдвиньте металлическую защёлку (отмечена синим на фото) вверх, чтобы разблокировать разъём.
Используйте лопатку, чтобы поднять белый разъём вверх.
Шаг 5
Осторожно отсоедините два антенных кабеля с помощью пинцета.
Шаг 6
Снимите винт PH1.
Шаг 7
Осторожно вытяните Wi‑Fi плату влево.
Шаг 8
Поднимите чёрный фиксатор в разъёме вверх.
Вытяните кабель влево
Шаг 9
С помощью пинцета аккуратно снимите клейкую ленту над разъёмом кабеля дисплея.
Поднимите разъём вверх и выньте его из гнезда.
Будьте осторожны, кабель приклеен к плате!
Осторожно отделите весь кабель от платы.
Шаг 10
Осторожно протяните антенный кабель с помощью пинцета.
Антенный кабель проходит через паз между шарниром и вентилятором CPU и может быть зажат. Обязательно протягивайте его аккуратно, чтобы избежать повреждений.
Шаг 11
Всегда держите экран одной рукой, чтобы снизить нагрузку на шарниры!
Снимите винт, отмеченный оранжевым. (PH1 8 мм)
Снимите винты, отмеченные красным (2 шт. PH1 6 мм)
Шаг 12
Снимите винты (2 x PH1 — 6 мм)
Отложите узел дисплея в сторону.
Шаг 13
Здесь показан снятый узел дисплея для ориентира.
Шаг 14
Снимите два винта (PH1 — 8 мм)
Шаг 15
Снимите аккумулятор, поднимая его вверх.
Шаг 16

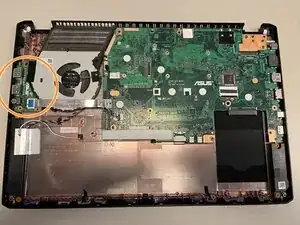

Осторожно приподнимите плату I/O и освободите её из держателя. Следите, чтобы не повредить соседние кабели или компоненты.
Заключение
Соберите устройство в обратном порядке, следуя шагам в обратной последовательности.
Перевод руководства с ifixit.com
