Замена аккумулятора

В этом руководстве показано, как заменить аккумулятор в ноутбуке Asus M570D.

Действуйте медленно и внимательно читайте каждый шаг — тогда всё пройдёт успешно.

Аккуратно сортируйте выкрученные винты, чтобы не перепутать их.

Чтобы собрать устройство, выполните инструкции в обратном порядке.

Шаг 1

Закройте ноутбук, положите его на заднюю крышку и расположите, как показано на изображении.

Используются три типа винтов разной длины:

4 шт. PH1 12 мм (оранжевые)

3 шт. PH1 10 мм (жёлтые)

4 шт. PH1 7 мм (зелёные)

Винты необходимо установить обратно на свои места, иначе можно повредить устройство.

Выкрутите винты и отсортируйте их по длине.

Переверните устройство и откройте его.

Как только клавиатура будет отсоединена, необходимо отключить 4 шлейфа перед тем, как полностью извлечь её!

Аккуратно вставьте лопатку в зазор между корпусом и клавиатурой в правом нижнем углу.

Из этого положения постепенно перемещайтесь вперёд, поддевая клавиатуру попеременно влево и вверх, пока она полностью не освободится от корпуса.

Требуется отсоединить 4 шлейфа!

Аккуратно приподнимите клавиатуру снизу тачпада и сдвиньте её в сторону экрана.

Используйте лопатку, чтобы поднять чёрный фиксатор на шлейфе, затем аккуратно извлеките шлейф. Повторите это для каждого из четырёх шлейфов.

Найдите разъём аккумулятора.

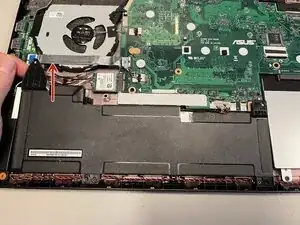

Аккуратно сдвиньте металлический зажим (обозначен синим цветом на изображении) вверх, чтобы разблокировать разъём.

Подденьте белый разъём лопаткой и аккуратно поднимите его вверх.

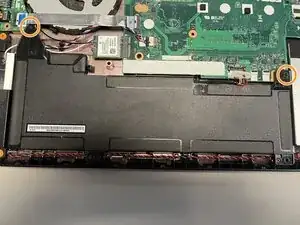

Выкрутите два винта (PH1 — 8 мм).

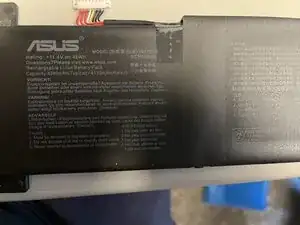

Извлеките аккумулятор, приподняв его вверх.

Теперь установите новый аккумулятор и выполните шаги в обратном порядке, чтобы собрать устройство.

Перевод руководства с ifixit.com
