Замена или апгрейд оперативной памяти на Asus M570D

Это руководство покажет, как заменить или увеличить объём оперативной памяти (RAM) в вашем Asus M570D.

К сожалению, у Asus не очень удобный доступ к слоту памяти — потребуется немного времени, но это не слишком сложно.

При апгрейде убедитесь, что используете идентичный модуль памяти, чтобы всё работало корректно.

Шаг 1

Закройте ноутбук, положите его на крышку и выровняйте, как показано на изображении

Есть три различных длины винтов:

4 x PH1 12 мм (оранжевый)

3 x PH1 10 мм (жёлтый)

4 x PH1 7 мм (зелёный)

Винты должны быть установлены обратно в правильные позиции, иначе что‑то может повредиться.

Выверните винты и разложите их по длине.

Шаг 2

Переверните устройство и откройте его.

После отсоединения клавиатуры необходимо снять 4 ленточных кабеля, прежде чем вы сможете удалить клавиатуру!

Осторожно вставьте лопатку (Jimmy) в зазор между корпусом и клавиатурой в правом нижнем углу клавиатуры.

От этой точки продвигайтесь вперёд, поочерёдно поддевая влево и вверх, пока клавиатура не освободится от корпуса.

Шаг 3

Необходимо снять 4 кабеля!

Осторожно откройте клавиатуру под тачпадом, сдвиньте её в направлении экрана.

Используйте лопатку, чтобы поднять чёрный фиксатор на ленточном кабеле и аккуратно вытащите кабель. Повторите для всех четырёх ленточных кабелей.

Шаг 4

Найдите разъём батареи.

Аккуратно сдвиньте металлическую защёлку (отмеченную синим на фото) вверх, чтобы разблокировать разъём.

Используйте лопатку, чтобы поднять белый разъём вверх.

Шаг 5

Выверните два винта (PH1 - 8 мм)

Шаг 6

Поднимите батарею и извлеките её вверх.

Шаг 7

Аккуратно отсоедините два антенных кабеля с помощью пинцета.

Шаг 8

Выверните винт PH1.

Шаг 9

Осторожно вытащите Wi‑Fi карту влево.

Шаг 10

Поднимите чёрный фиксатор в гнезде.

Вытяните кабель влево

Шаг 11

С помощью пинцета аккуратно снимите клеящую ленту с разъёма кабеля дисплея.

Вытащите разъём вверх из гнезда.

Будьте осторожны, кабель приклеен к плате!

Осторожно отсоедините весь кабель от платы.

Шаг 12

Осторожно протяните антенный кабель с помощью пинцета.

Антенный кабель проходит через слот между петлёй и вентилятором процессора и может там чуть‑чуть застревать. Обязательно протяните его аккуратно, чтобы не повредить.

Шаг 13

Всегда держите экран одной рукой, чтобы уменьшить нагрузку на петли!

Выверните винт, отмеченный оранжевым. (PH1 8 мм)

Выверните винты, отмеченные красным (2 шт. PH1 6 мм)

Шаг 14

Выверните винты (2 x PH1 - 6 мм)

Отложите в сторону сборку дисплея.

Шаг 15

Здесь показана снятая сборка дисплея для справки.

Шаг 16

Аккуратно поднимите I/O плату и освободите её из держателя. Следите, чтобы не повредить соседние кабели или компоненты.

Шаг 17

Осторожно потяните кабель вентилятора влево.

Шаг 18

Выверните винт (PH1 - 5 мм)

Шаг 19

Поднимите вентилятор и извлеките его.

Вы можете очистить его одновременно.

Шаг 20

Вытяните кабель динамиков влево.

Шаг 21

Выверните два винта. (PH1 - 5.5 мм)

Шаг 22

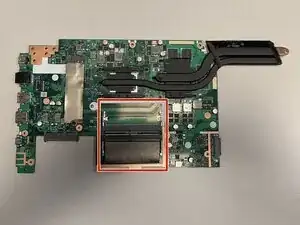

Аккуратно поднимите материнскую плату и слегка сдвиньте её влево, чтобы освободить от корпуса.

Шаг 23

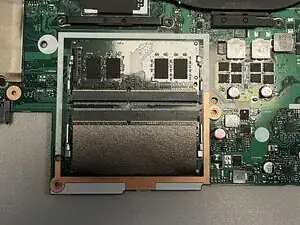

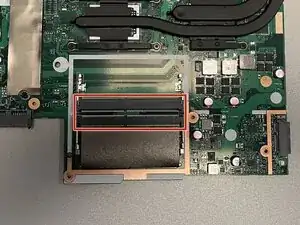

Вставьте модуль оперативной памяти под углом в разъём и аккуратно нажмите вниз до характерного щелчка, фиксирующего его на месте.

Убедитесь, что вырез на модуле оперативной памяти совпадает с выступом в разъёме.

Заключение

Соберите устройство в обратном порядке, следуя приведённым выше шагам.

Перевод руководства с ifixit.com
