Разборка ноутбука Asus N551J

Выключите ноутбук.

Отсоедините все USB-устройства и карты SD.

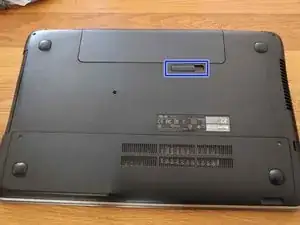

Переверните ноутбук крышкой вниз на ровную поверхность. Затем извлеките батарею, сдвинув выделенный пластиковый задвижной фиксатор вправо и поддев батарею вверх.

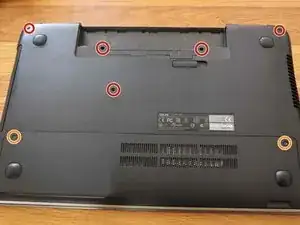

Удалите все отмеченные винты:

Пять винтов Phillips #1

Два винта Phillips #0

Обратите внимание, что средний и нижний красные винты немного уже остальных красных винтов. Поэтому храните эти винты отдельно, чтобы избежать повреждения устройства.

Оранжевые винты несколько длиннее. Обязательно храните их отдельно от красных винтов.

Выдвиньте дисковод из корпуса ноутбука.

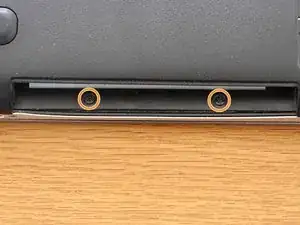

Снимите винты, отмеченные на фото:

Два винта Phillips #0

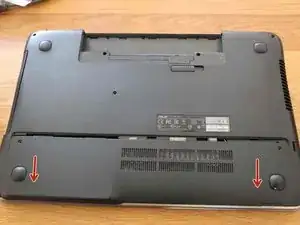

Снимите заднюю панель, сдвинув её вниз, как показано на фото.

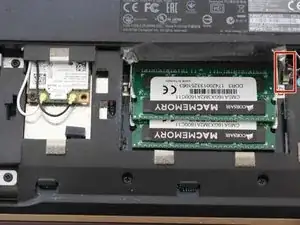

Используйте плоский конец медиатора для разъединения разъёма, отмеченного на фото.

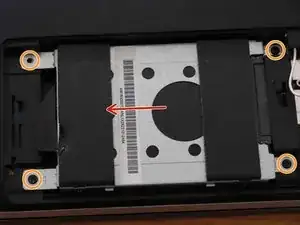

Извлеките жёсткий диск (HDD), отвинтив отмеченные винты и сдвинув накопитель в направлении стрелки.

Четыре винта Phillips #0

Извлеките модуль памяти, аккуратно нажав на металлические фиксирующие защёлки по бокам модуля.

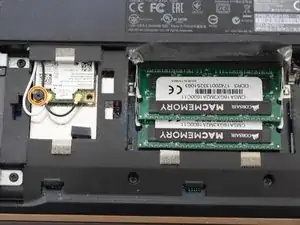

Снимите модуль WLAN, отсоединив антенны и выкрутив винт, отмеченный на фото.

Винт Phillips #0

Используйте наконечник медиатора, чтобы отсоединить антенны.

Удалите винты, отмеченные на фото:

Четыре винта Phillips #0

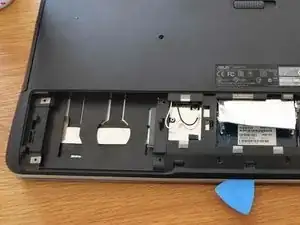

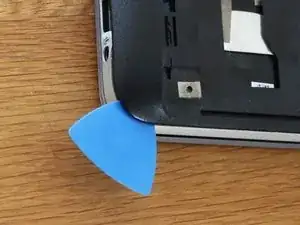

Начните с вставки плоского медиатора в угол, где расположен разъём для наушников. Вставьте медиатор между двумя панелями.

Продолжайте, сдвигая медиатор вправо.

Повторите эти действия на двух других сторонах. Также вставьте медиатор в углы на этих сторонах. Однако не открывайте сторону корпуса, где находится батарея.

Если вы слышите щелчки, это нормально; продолжайте работу.

При необходимости можно использовать медиатор с плоским концом. В таком случае используйте плоский конец медиатора.

Вставьте медиаторы между частями корпуса (пример на фото) и убедитесь, что все пластиковые защёлки ослаблены.

Поверните ноутбук на 180 градусов.

Не пытайтесь сейчас снимать чёрный пластиковый корпус.

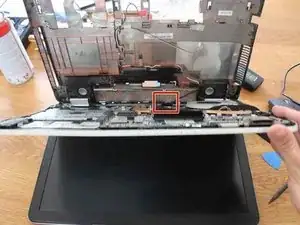

Откройте часть с клавиатурой, удерживая алюминиевую панель.

Осторожно сдвиньте алюминиевую панель в вашу сторону.

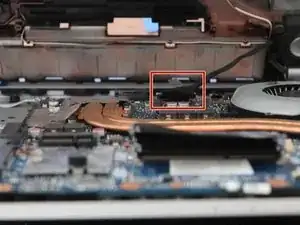

Отсоедините отмеченный разъём, потянув пластиковую язычок прямо вверх.

Важно удерживать ноутбук в этом положении при открывании.

Прекратите немедленно, если услышите треск, и попытайтесь переложить корпус.

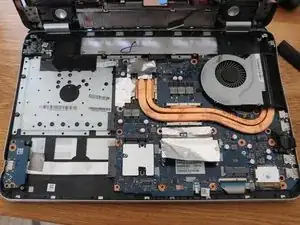

Теперь у вас есть доступ к внутреннему оборудованию ноутбука, и вы можете выполнить необходимое обслуживание.

Соберите устройство, следуя этому руководству в обратном порядке.

При сборке следите за отсоединённым разъёмом в шаге 6.

При сборке будьте осторожны при закрытии алюминиевой части корпуса. Пластиковые защёлки по стороне батареи очень хрупкие.
